via cette carte à ce moment-là
sont interrompues. Le voyant de
la carte verrouillée clignotent
rouge.
2. Desserrez les vis fixant la carte
d'interface au Frame 1-12 et en-
levez la carte.
3. Sortez la carte d'interface de son
emballage de transport. Vérifier
si cette carte est bien celle dési-
rée. Vous trouverez pour cela sur
la réglette métallique un tam-
pon avec la dénomination du
type de la carte.

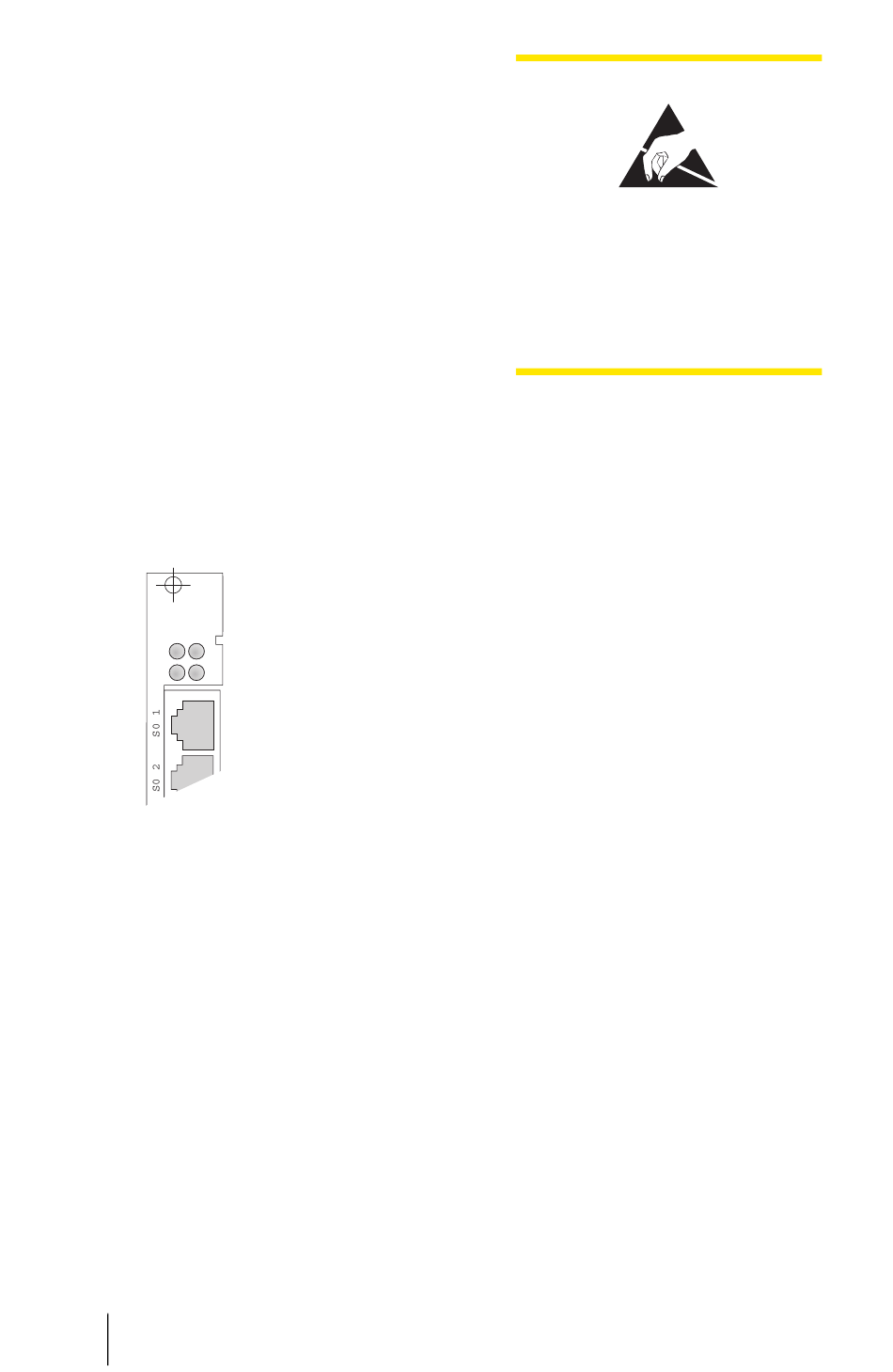

MX+S01-8
Détail : tampon de la réglette métalli-
que d'une carte d'interface du type
" MX+S01-8 "
28
Installation de modules
ATTENTION !
les charges statiques peuvent en-
dommager les composants. Con-
sultez les prescriptions relatives à
l'usage des composants
électrostatiques !
4. Enclenchez délicatement la
carte d'interface dans le slot
prévu à cet effet. Le tampon de
la réglette métallique doit être
en haut (cf. figure ci-avant).
Vérifier que le port arrière de la
carte d'interface est bien en-
clenché dans la prise du fond du
châssis.
5. Fixez la carte au Frame 1-12.
6. Connectez les raccordements li-
gnes désirés au connecteur RJ-
45 correspondant de la carte
d'interface. Le chapitre Modules
à partir de la page 56, vous ap-
portera les informations néces-
saires concernant l'occupation
des raccordements de chacune
des cartes d'interface.
7. Protégez tous les slots inoccupés
avec une réglette métallique (li-
vrées dans le contenu de l'em-
ballage).
Installation
