La longueur maximale du câble dou-
ble conducteur raccordé à une prise
a/b est de 6500 m, si vous utilisez un
câble de 0,6 mm (double conducteur
torsadé). Si vous utilisez un câble de
0,4 mm (double conducteur torsadé)
la portée est de 3000 m.
La fréquence de la tension alterna-
tive de 50 Hz/ 40 V est produite sur
la carte d'interface pour les huit in-
terfaces.

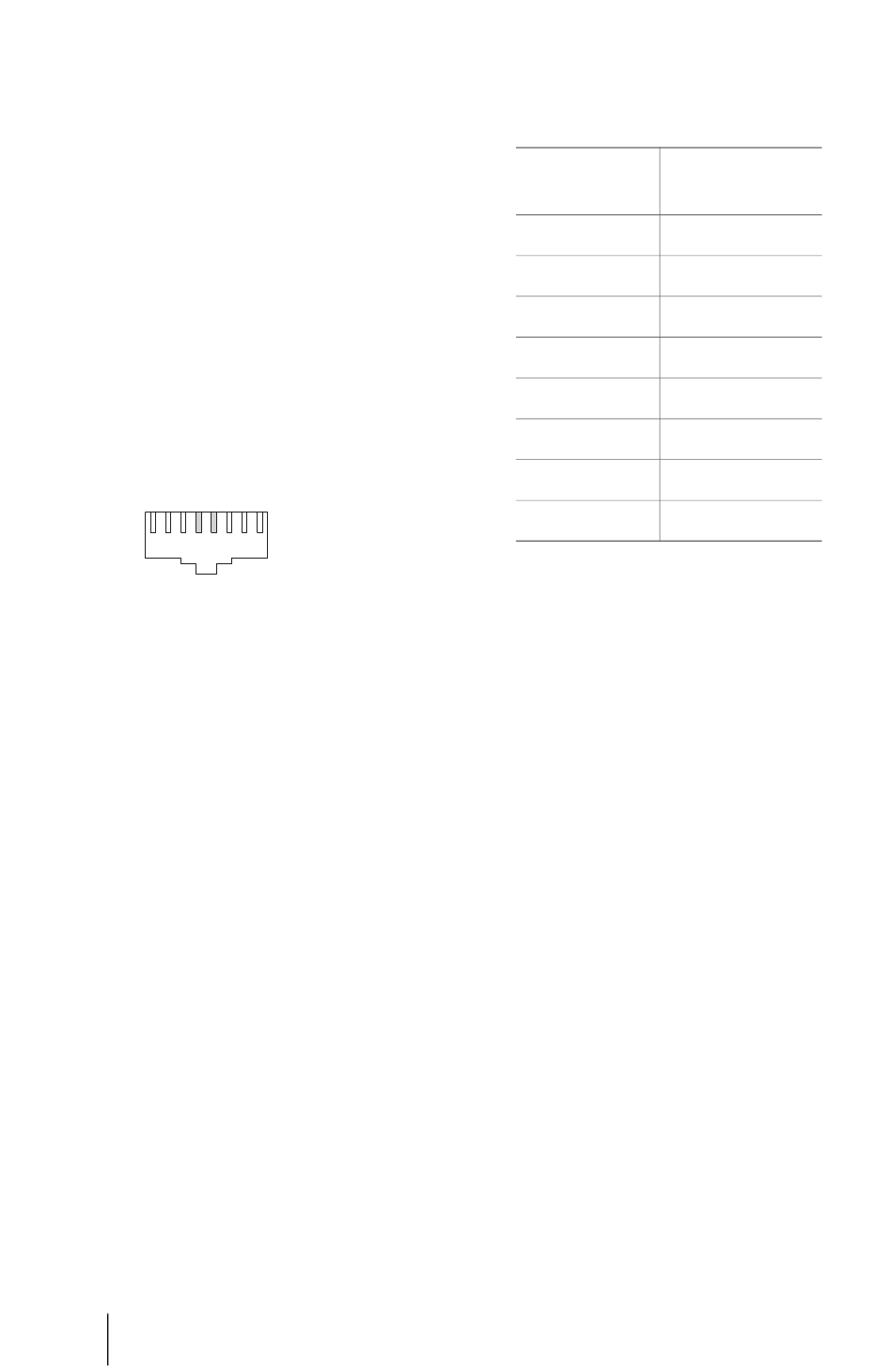

Brochage
1 2 3 4 5 6 7 8
Brochage de l'interface a/b
Prise PCM
La prise PCM du module de com-
mande central MC+1-3 sert à la mise
en cascade de deux installations de
télécommunication.
La mise en cascade de deux installa-
tions de télécommunication néces-
site pour le raccordement entre les
deux installations un câble paire tor-
sadée avec des connecteurs RJ45.
Cette ligne transmet aussi bien les
données de communication que les
donnés d'administration entre les
deux installations.
Sur cette ligne toutes les huit bro-
ches de raccordement sont occupées
46
Prise PCM
Le tableau suivant répertorie le bro-
chage des interface a/b :
Numéro de
broche
1
2
3
4
5
6
7
8
avec un raccordement droit. La ligne
PCM est connectée aux prise PCM
sur les deux modules de commande
centraux MC+1-3 des installations
de télécommunication. La longueur
du câble blindé CAT-5 ne doit pas dé-
passer 50 cm.
Pour de plus amples informations,
cf. le chapitre Raccordement en cas-
cade... à partir de la page 104.
Interfaces et terminaux pouvant être raccordés
Occupation
Non utilisé
Non utilisé
Non utilisé
canal a
canal b
Non utilisé
Non utilisé
Non utilisé
