Ryobi Expand-it RY30130 Manuel D'utilisation page 18

REMPLACEMENT DE LA LAME

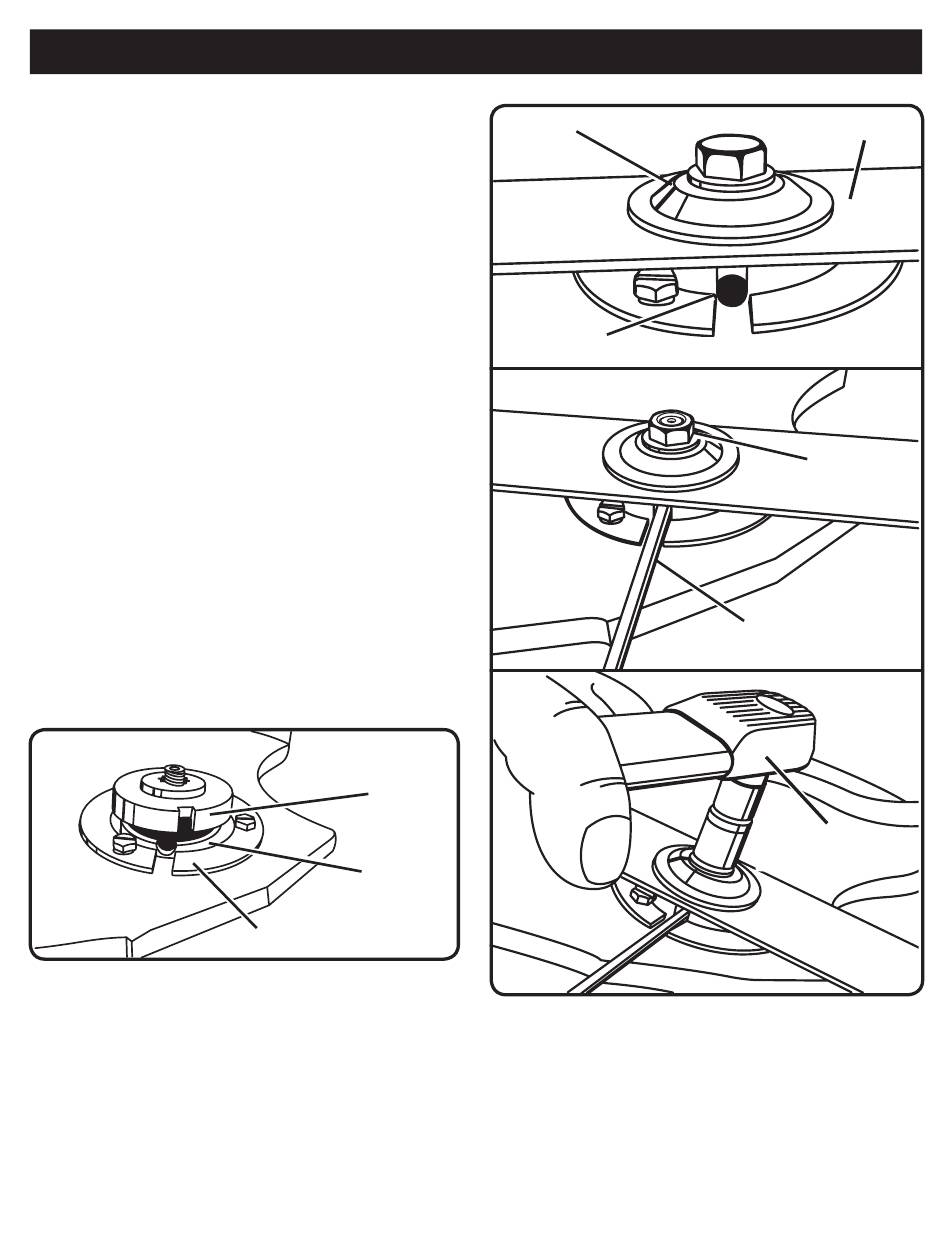

Voir les figures 21 à 24.
Remplacer les lames endommagées ou usées.
Arrêter le moteur et débrancher le fil de la bougie ou dé-
brancher de la prise secteur.
Avant chaque utilisation, toujours s'assurer que la lame est
correctement installée et solidement assujettie.
 Aligner les encoches de la rondelle de flasque supérieure,
du carter d'engrenage et du flasque, puis placer la cla-
vette de blocage dans les trois encoches pour bloquer
l'ensemble en place.
 À l'aide d'une clé à douille de 1/2 pouce, desserrer l'écrou
de la lame en tournant dans le sens des aiguilles d'une
montre.
 Retirer la lame de son axe.
 Enlever les débris de l'axe et des rondelles de flasque.
 Centrer la lame sur la rondelle de flasque supérieure, en
veillant à ce qu'elle soit bien à plat.
 Installer la rondelle de flasque inférieure, partie bombée
du côté opposé à la lame.
 Mettre l'écrou de la lame en place sur l'axe.
 Aligner les encoches de la rondelle de flasque supérieure,
du carter d'engrenage et du flasque, puis placer la cla-
vette de blocage dans les trois encoches pour bloquer
l'ensemble en place.
 À l'aide d'une clé à douille de 1/2 pouce, serrer l'écrou
de la lame sur l'axe en tournant dans le sens inverse des
aiguilles d'une montre.
ENTRETIEN
RONDELLE
DE FLASQUE
SUPÉRIEURE
CARTER
D'ENGRENAGES
FLASQUE
Fig. 21
RONDELLE DE FLASQUE INFÉRIEURE
ENCOCHES ALIGNÉES
18
LAME
Fig. 22
ÉCROU DE
LAME
CLAVETTE
Fig. 23
13 MM (1/2 PO)
CLÉ À DOUILLE
Fig. 24
