Eaton ATC-800 Instructions Pour L'installation page 35

Instructions sur l'installation, le fonctionnement et l'entretien
de la commande de commutateur de transfert automatique
à transition fermée Eaton ATC-800

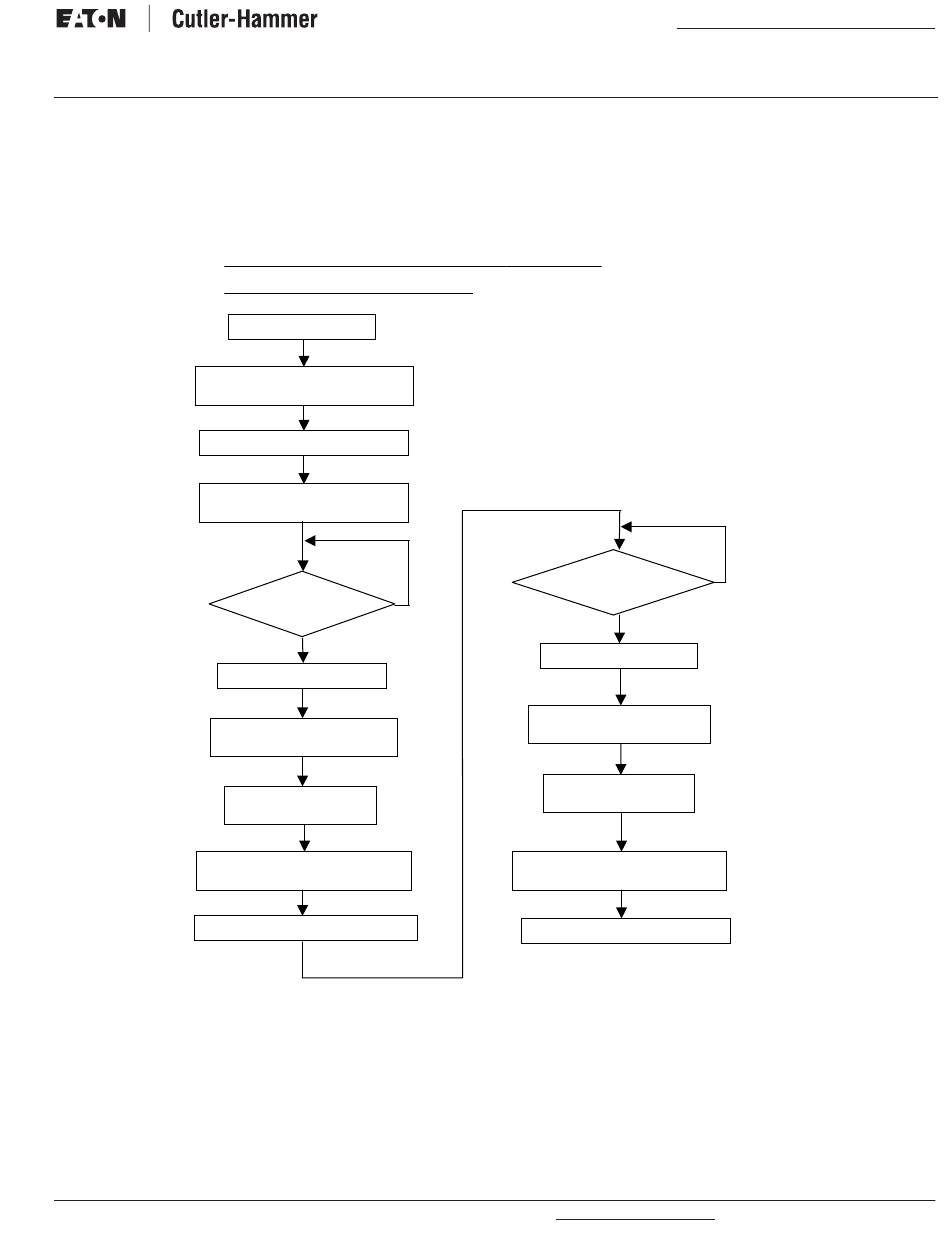

Commutateur de transfert – Double
alimentation de service
Fermer le disjoncteur de la source 1
(Mettre momentanément K3 sous tension)
La source 1 alimente la charge
La source 1 n'est plus disponible
La temporisation TDNE expire
Ouvrir le disjoncteur de la source 1
La temporisation TDN expire
Fermer le disjoncteur de la source 2
(Mettre momentanément K4 sous tension)
La source 2 alimente la charge
IB ATS-C103 Pour de plus amples renseignements, visitez le site : www.eatonelectrical.com
La source 1 est disponible
(ou aller à urgence)
N
La source 2
est-elle disponible?
O
(Mettre K2 sous tension)
(Si l'option 32A est activée)
Entrée en vigueur : Août 2006
La source 1
est-elle disponible?
O
La temporisation TDEN expire
Ouvrir le disjoncteur de la source 2
(Mettre K1 sous tension)
La temporisation TDN expire
(Si l'option 32A est activée)
Fermer le disjoncteur de la source 1
(Mettre momentanément K3 sous tension)
La source 1 alimente la charge
Livret d'instructions
N
Page 35
