Modules KFA-4 avec seuil réglable
Principe de fonctionnement
Les sondes KFS-5-... sont équipées en standard d'électrodes de mesure possédant des dimensions réduites
(environ 15 mm).
Ceci ne permet de positionner le seuil de commutation, en fonction de la constante diélectrique (DK) du
matériau à détecter et de l'étalonnage effectué, que dans la plage de mesure réduite ainsi définie.
La très grande stabilité du principe de mesure à «3 électrodes» autorise la réalisation d'une application
inhabituelle : libre positionnement d'un seuil, avec une faible hystérésis de commutation, sur une sonde
possédant une électrode de mesure de grandes dimensions. Le seuil est réglable en n'importe quel point
de la zone de mesure.
Les modules de contrôle possèdent la désignation KFA-4-..., et les sondes correspondantes KFS-4-...
Les modules de contrôle et les sondes sont appairées. Dans le cas où des composants (sondes et modules
de contrôle) ne sont pas appairés le système ne fonctionnera pas.
Etalonnage des modules KFA-4
Le principe de base pour l'étalonnage est identique à celui des modules à seuils KFA-5 (Voir page 45)
L'étalonnage à vide peut être entrepris selon la même procédure que pour les modules KFA-5-... (voir
page 45). De cette manière, le seuil de commutation est fixé à la limite inférieure de la plage de mesure.
Pour positionner et étalonner un seuil de commutation, à l'intérieur de la plage de mesure, il est nécessaire
de procéder à un contrôle visuel.
Réglage d'un seuil de commutation variable
Remplir le réservoir jusqu'à la position souhaitée pour le seuil de commutation, puis effectuer l'étalonnage
à vide (voir page 45).
Etalonnage en cas de contrôle visuel réduit
- Réaliser l'étalonnage à vide (voir page 45). lorsque l'électrode de mesure est totalement libre c'est à
dire à réservoir vide
- Ensuite remplir le réservoir, avec le produit à détecter, jusqu'à couvrir la hauteur totale de la zone de
mesure et à ce stade effectuer l'étalonnage à réservoir plein (voir page 45). Lors de cette
opération il sera nécessaire de compter le nombre de tours effectués par le potentiomètre
d'étalonnage. Etant donné que la variation de niveau et le nombre de tours du potentiomètre sont
linéaires, l'un par rapport à l'autre, il est possible de régler n'importe quel seuil (à l'intérieur de la zone
de mesure de la sonde) par interpolation des deux valeurs précitées
Attention:
Les seuils variables sont dépendants de la constante diélectrique (DK) du produit à détecter. En cas d'utili-
sation de produits ayant des propriétés diélectriques très changeantes le système de mesure KFA-4-... n'est
pas adapté. Il faudra, par conséquent, mettre en œuvre le système KFA-5 à seuil(s) fixe(s).

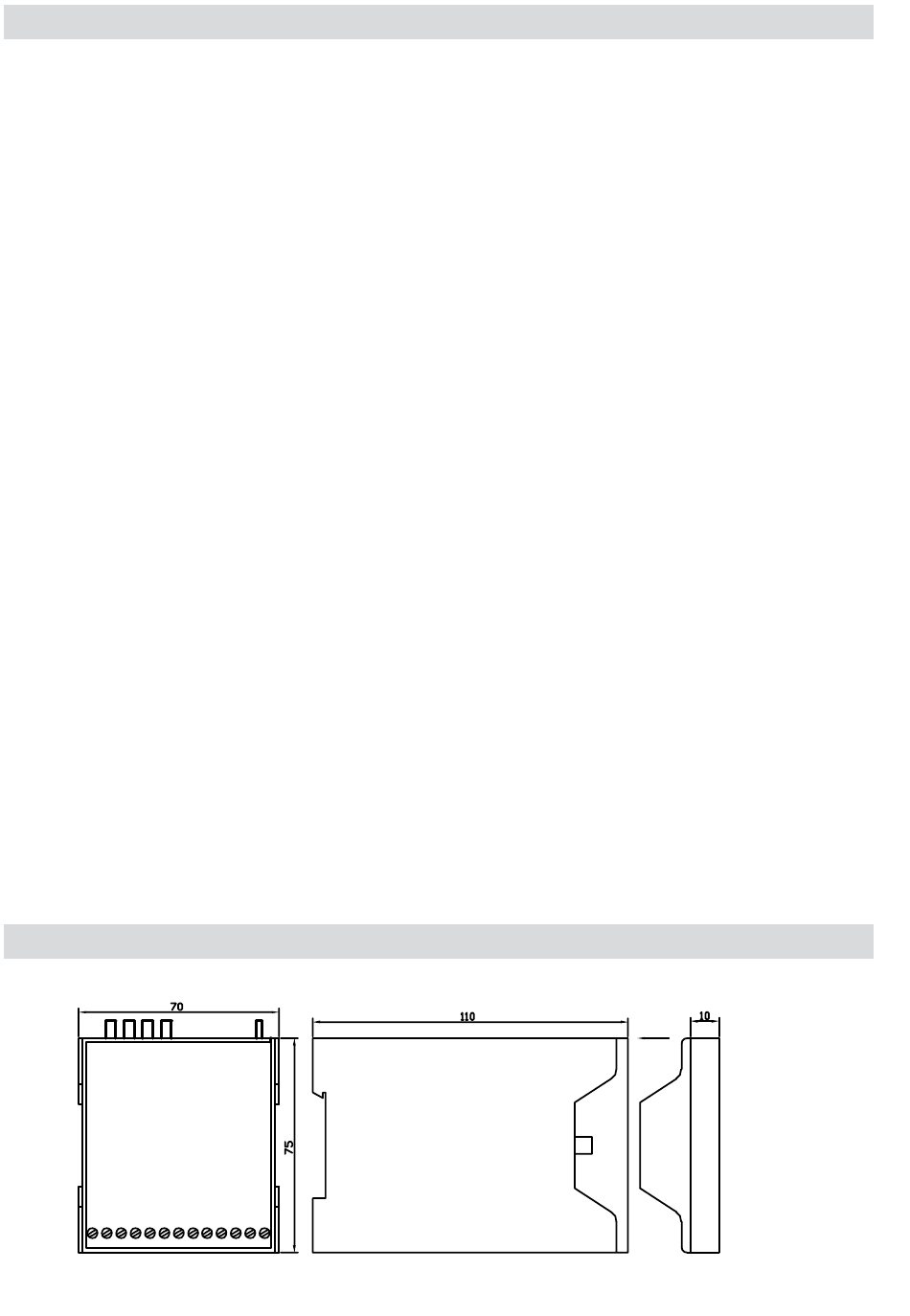

Schéma dimensionnel
Fig. 5:
