Ajuste de los puntos de medición KFA-4-....
Evaluador KFA-4-... con valor limite variable
Principio de función:
Las sondas KFS-5 tienen como estandard electrodos de la medición con tamaños pequeños (altura). Por
esa razón, el punto de conmutación límite, que es dependiente de la constante dielectrica (CD) del material
de detectar y del ajuste, sólo puede variar dentro de este rango.
La precisión del principio de tres electrodos permite otra aplicación exceptional: asignar un valor límite
con histéresis pequeño a una sonda con electrodo de medición de dimensiones largas, designado como
electrodo de medición variable. Por medio de ajuste se puede asignar el punto de valor límite a cualquier
posición dentro del rango variable.
El evaluador KFA-4-... y la sonda correspondiente KFS-4-... están enlazados uno a otro. Si se conectán
sistemas no enlazados, el funcionamiento no se garantíe.
Ajuste del evaluador KFA-4-... El principio básico para el ajuste es igual que para KFA-5-..., vea página
34.
En el primer lugar, el ajuste vacío puede hacerse de misma manera como para el KFA-5-... Con este ajuste
el punto de conmutación está en la posición más baja del rango variable. Para el ajuste de un punto de
conmutación a otra posición dentro del rango variable es necesario tener contacto visual con el nivel de
relleno a ser detectado.
Ajuste del punto de conmutación variable:
Llene el recipiente a la altura deseada y entonces el ajuste vacío se hará (vea página 34).
Ajusto del punto de conmutación variable sin contacto visual al nivel de relleno:
- con el electrodo de medición libre, eso decir con recipiente vacío – el ajuste vacío será hecho (vea página
34).
- después la altura completa del rango variable será llenada y con este estado el ajuste lleno se hará (vea
página 34). Al mismo tiempo los giros del potenciómetro de ajuste serán contados. El aumento del nivel de
relleno y los giros del potenciómetro de ajuste es lineal uno a otro, por consiguiente cualquier posición dentro
del rango variable se puede ajustar por interpolación.
ε
Atención: Las valores de conmutación de limite variables son dependiente de la constante dieléctrica r del
material detectado. Para aplicaciones donde se quisiera detectar materiales diferentes que tienen constantes
dieléctricas muy diferentes, no es recomendable hacer el medición con el sístema KFA-4-.. (Entonces por
favor aplica el sistema KFS-5-...)!
Dimensiones

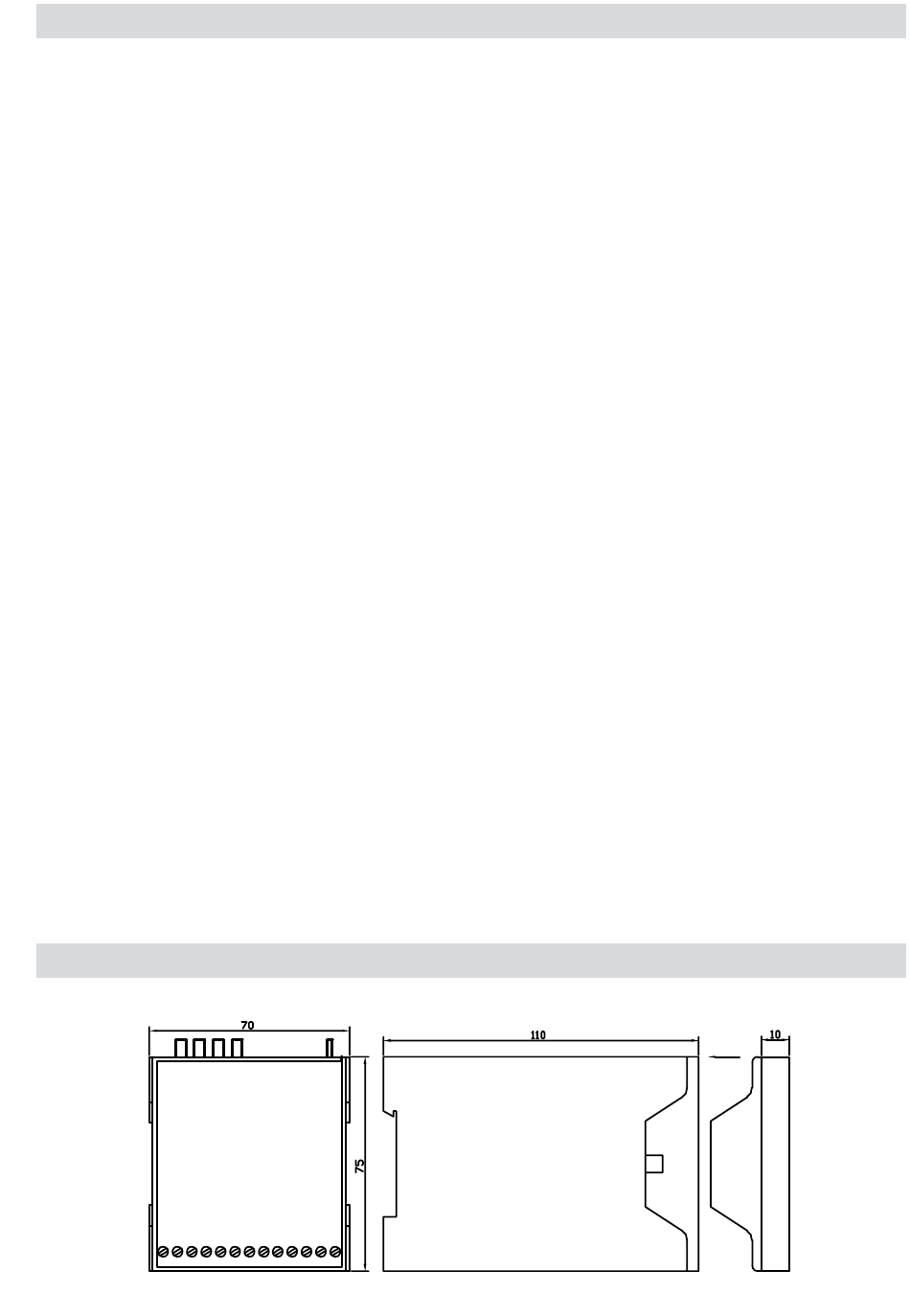

Esquema de dimensiones 5:
