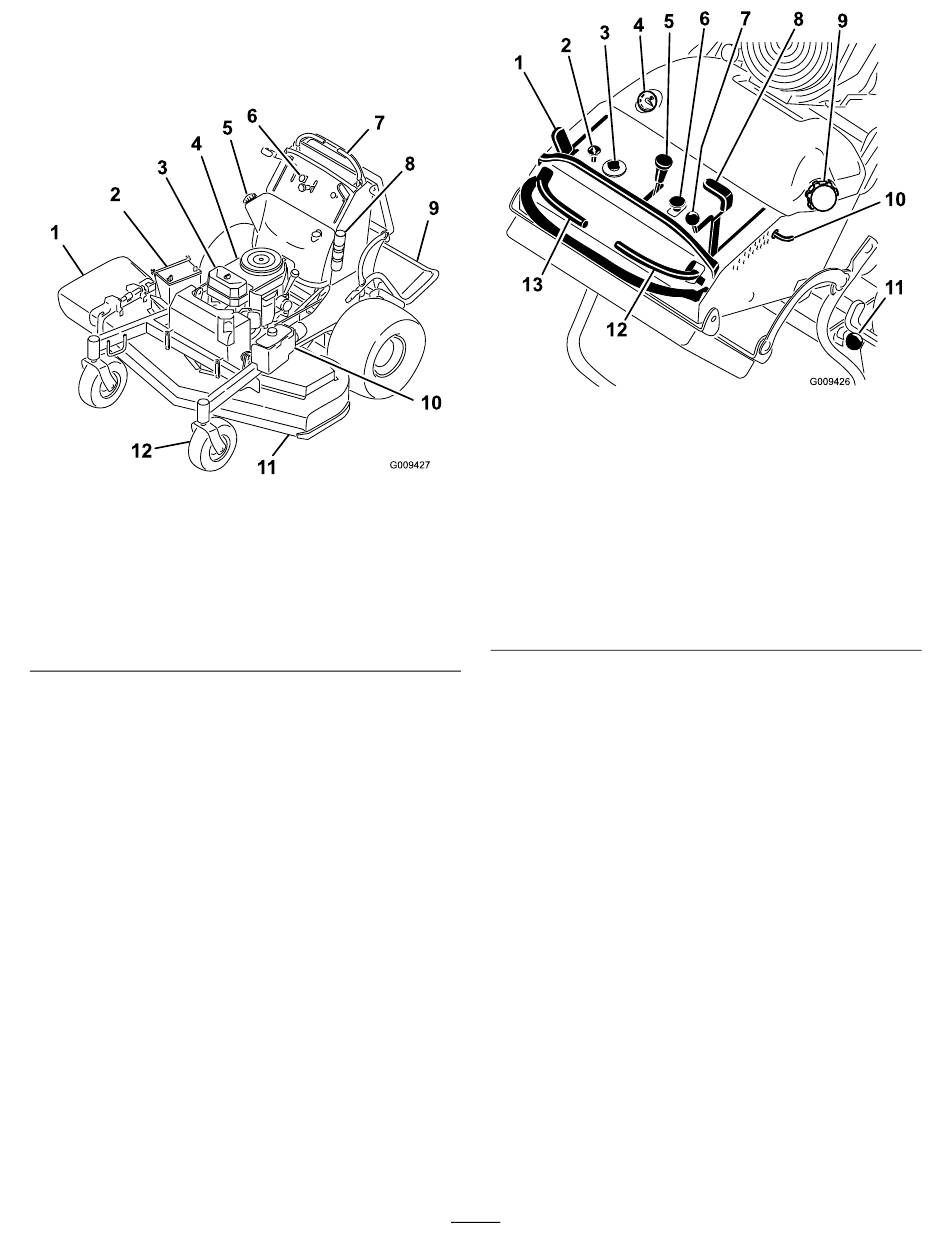

Vue d'ensemble du
produit
1. Éjecteur latéral
2. Batterie
3. Moteur
4. Robinet d'arrivée de
carburant
5. Réservoir de carburant

6. Commandes

Commandes
Avant de mettre le moteur en marche et d'utiliser la
machine, familiarisez-vous avec toutes les commandes
(Figure 3).
Figure 2
7. Leviers de commande
8. Tube de rangement du
manuel
9. Plate-forme (abaissée)
10. Réservoir hydraulique
11. Tablier de coupe
12. Roue pivotante avant
1. Levier de frein de
stationnement
2. Starter
3. Commutateur d'allumage 10. Goupille de hauteur de
4. Jauge de carburant
5. Levier de changement de
vitesse
6. Commande des lames
(PDF)
7. Manette d'accélérateur
Compteur horaire
Le compteur horaire totalise les heures de
fonctionnement du moteur. Il fonctionne quand le
moteur tourne. Programmez les entretiens en fonction
du nombre d'heures indiqué (Figure 4).
Jauge de carburant
La jauge de carburant est située en haut à gauche du
réservoir (Figure 3).
Indicateurs de verrous de sécurité
Ce sont des symboles sur le compteur-horaire qui
indiquent par un triangle noir que le verrou de sécurité
est à la position correcte (Figure 4).
Témoin de batterie
Si la clé de contact est tournée en position Contact
établi quelques secondes, la tension de batterie s'affiche
dans la zone normalement réservée aux heures de
fonctionnement.
11
Figure 3
8. Levier de sélection de
hauteur de coupe
9. Bouchon du réservoir de
carburant
coupe
11. Verrou de plate-forme
12. Levier de commande de
déplacement droit
13. Levier de commande de
déplacement gauche
