Sicherheitshinweise
Zu Ihrem Schutz
Lesen Sie die Betriebsanleitung vor
HINWEIS
Inbetriebnahme vollständig und
beachten Sie die Sicherheitshin-
weise.
•
Bewahren Sie die Betriebsanleitung für alle zugänglich auf.
•
Beachten Sie, dass nur geschultes Personal mit dem Gerät
arbeitet.
•
Beachten Sie die Sicherheitshinweise, Richtlinien, Arbeits-
schutz- und Unfallverhütungsvorschriften.
Tragen Sie Ihre persönliche Schutz-
GEFAHR
ausrüstung entsprechend der Ge-
fahrenklasse des zu bearbeitenden
Mediums, ansonsten besteht Ge-
fahr durch spritzende Flüssigkei-
ten, Freiwerden von toxischen
oder brennbaren Gasen!
•
Das Gerät und alle Geräteteile dürfen nicht an Menschen
oder Tieren eingesetzt werden.
•
Setzen Sie Teile von menschlichen oder tierischen Körpern
nicht dem Vakuum aus.
•
Stellen Sie das Gerät entsprechend dem Kapitel „Inbetrieb-
nahme" auf, und schließen Sie die Anschlussleitungen und
Schnittstellen wie beschrieben an.
•
Arbeiten Sie niemals mit einem falsch angeschlossenen oder
defektem Gerät.
•
Das Einatmen von bzw. der Kontakt mit Medien wie giftigen
Flüssigkeiten, Gasen, Sprühnebel, Dämpfen, Stäuben oder
biologischen Stoffen kann gesundheitsgefährdend für den
Anwender sein. Stellen Sie sicher, dass alle Anschlüsse dicht
und leckfrei sind, wenn mit solchen Medien gearbeitet wird.
•
Verhindern Sie die Freisetzung von o.g. Stoffen. Die Gerä-
teaufstellung in geeigneten Abzugssystemen , z. B. Laborab-
zügen wird empfohlen. Ergreifen Sie Schutzmaßnahmen für
Personal und Umwelt.
•
Aufgrund der verbleibenden Leckage-Rate des Gerätes kann
es zur Freisetzung von Medium kommen.
•
Der Vakuumcontroller IKA VC 10 ist nicht für die Aufstellung
in explosionsgefährdeten Bereichen ausgelegt.
•
Der Vakuumcontroller IKA VC 10 ist nicht für den Betrieb
mit selbstentzündlichen Stoffen oder Stoffen, die ohne Luft-
zufuhr entzündlich sind oder Explosivstoffe geeignet.
•
Verhindern Sie das Auftreten von explosionsfähigen Gemi-
schen, gegebenenfalls Inertgas zur Belüftung und/oder Ver-
dünnung anschließen.
•
Beachten Sie eventuelle Wechselwirkungen oder mögliche
chemische oder physikalische Reaktion bei Arbeiten mit Me-
dien unter vermindertem Druck und erhöhter Temperatur.
•
Arbeiten Sie mit dem Gerät nicht unter Wasser oder unter
Tage.
•
Arbeit mit dem Gerät darf nur im überwachten Zustand
durchgeführt werden.
•
Zwischen Medium und Gerät können elektrostatische Vor-
gänge ablaufen und zu einer direkten Gefährdung führen.
•
Sicheres Arbeiten ist nur mit dem in Kapitel „Zubehör" be-
schriebenen Zubehör gewährleistet.
•
Die Trennung des Gerätes vom Stromversorgungsnetz erfolgt
nur durch Ziehen des Netz- bzw. Gerätesteckers.
•
Die Steckdose für den Netzanschluss muss leicht erreichbar
und zugänglich sein.
•
Verwenden Sie das Gerät nicht mit defektem Steckernetzteil.
•
Beachten Sie sorgsam die Betriebsanleitung der Zusatzgeräte
(z. B. Rotationsverdampfer, Vakuumpumpe), mit denen der
Vakuumcontroller IKA VC 10 betrieben wird .
6
•
Der Vakuumcontroller IKA VC 10 darf nur unter den im Ka-
pitel „Technische Daten" beschriebenen Bedingungen betrie-
ben werden.
•
Der Druck am Gasein- und Gasauslass darf maximal 1100
mbar betragen. Bei Druck über 1100 mbar wird der zulässige
Gesamtdruck überschritten und das Gerät zeigt den Druck
nicht mehr genau an.
•
Verwenden Sie nur flexible Schlauchleitungen.
•
Elastische Elemente können unter Vakuum zusammenge-
drückt werden.
•
Bei Stromausfall belüftet das integrierte Belüftungsventil au-
tomatisch den angeschlossenen Rezipienten.
•
Beachten Sie Ihre Notfallmaßnahmen bei Stromausfall und
tragen Sie dafür Sorge, dass die Anlage in einen sicheren Zu-
stand gefahren wird.
•
Der Schutz für den Betreiber ist nicht mehr gewährleistet:
- Wenn das Gerät mit Zubehör betrieben wird, welches
nicht vom Hersteller geliefert oder empfohlen wird.
- Wenn Veränderungen am Gerät oder an Geräteteilen
durch Dritte vorgenommen werden.
Zum Schutz des Gerätes
Die Spannungsangabe des Typen-
VORSICHT
schildes muss mit der Netzspan-
nung übereinstimmen.
•
Abdeckungen bzw. Teile die ohne Hilfsmittel vom Gerät ent-
fernt werden können, müssen zum sicheren Betrieb wieder
am Gerät angebracht werden, sofern kein sonstiger An-
schluss an dieser Stelle erfolgt. Damit wird das Eindringen von
Fremdkörpern, Flüssigkeiten etc. verhindert.
•
Das Gerät darf nur mit dem im Lieferumfang enthaltenen Ori-
ginalnetzsteckerteil betrieben werden.
•
Vermeiden Sie Stöße und Schläge auf das Gerät.
•
Das Gerät darf nur von einer Fachkraft (autorisiertes Personal)
geöffnet werden.
•
Um eine ausreichende Kühlung des Vakuumcontrollers IKA
VC 10 zu gewährleisten, dürfen Lüftungsschlitze am Gehäuse
nicht abgedeckt werden.
•
Nur Original-Ersatzteile zur Instandhaltung verwenden, um
den zuverlässigen Betriebszustand des Gerätes zu gewähr-
leisten.
•
Auf Wasserkondensation innen und außen am Gerät achten.
Das Gerät zuerst erwärmen, falls es aus einer kalten Umge-
bung hereingebracht wurde.
•
Befestigen Sie den Vakuumcontroller niemals über einem
Heizbad.
•
Achten Sie darauf, dass über die Saugleistung der Pumpe
keine Feststoffe und/oder Flüssigkeiten in den Vakuumcon-
troller IKA VC 10 eingetragen werden. Dies würde zu einer
Beschädigung des Drucksensors sowie der Ventile führen.
Stellen Sie die Verträglichkeit der
WARNUNG
mit dem Gerät verwendeten Subs-
tanzen mit den Werkstoffen der
produktberührenden
Teilen
Gerätes sicher, siehe Kapitel „Pro-
duktberührende Teile".
•
Den Vakuumcontroller IKA VC 10 wenn möglich erhöht plat-
zieren, damit sich im wiederholten Fehlerfall kein Kondensat
am Drucksensor sammeln kann.
Auspacken
•
Packen Sie das Gerät vorsichtig aus.
•
Nehmen Sie bei Beschädigungen sofort den Tatbestand auf
(Post, Bahn oder Spedition).

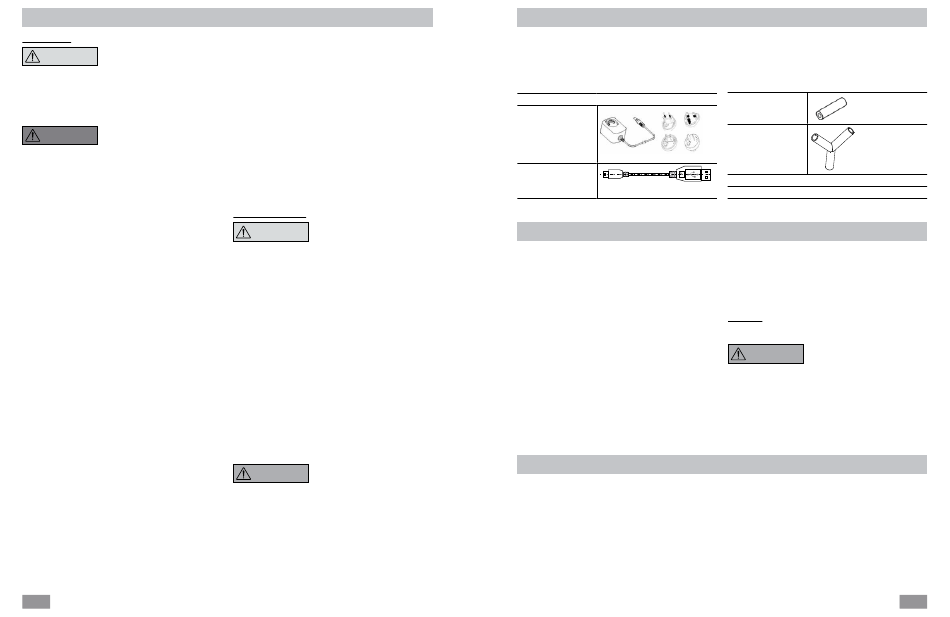

Lieferumfang
•
Vakuumcontroller IKA VC 10
•
Universalstecker-
netzteil
•
USB A-Micro B
Kabel
Verwendung
Zusammen mit dem von IKA empfohlenen Zubehör ist der Vaku-
umcontroller IKA VC 10 geeignet für das geregelte Evakuieren von
Luft (Gas) aus Laborgeräten (z. B. Rotationsverdampfern oder La-
borreaktoren, des weiteren auch für klassische Separations- bzw.
Filtrations- oder Trocknungsaufgaben im Labor) im Zusammenspiel
mit einer geeigneten Vakuumquelle (z. B. IKA Membranvakuum-
pumpe MVP 10 basic / digital / VACSTAR digital).
Verwendungsgebiet
Laborähnliche Umgebung im Innenbereich in Forschung, Lehre,
Gewerbe oder Industrie.
Der Schutz für den Benutzer ist nicht mehr gewährleistet:
- wenn das Gerät mit Zubehör betrieben wird, welches nicht vom
Hersteller geliefert oder empfohlen wird.
- wenn das Gerät in nicht bestimmungsgemäßem Gebrauch ent-
gegen der Herstellervorgabe betrieben wird.
- wenn Veränderungen an Gerät oder Leiterplatte durch Dritte vor-
genommen werden.
Der Vakuumcontroller IKA VC 10 hat neben einem hochauflösen-
des
den Al
O
Drucksensor bereits auch ein Vakuumventil und ein Be-
2
3
lüftungsventil integriert, so dass der Vakuumcontroller IKA VC 10
ohne zusätzliche Peripheriegeräte einsetzbar ist.
Das Gerät bietet zwei Grund-Funktionsarbeitsweisen:
Zwei-Punkt-Regelung und Analoge-Drehzahl-Regelung.
Der Wechsel der beiden Modi geschieht automatisch durch Ste-
cken oder Entfernen des Anschlusskabels an der Schnittstelle
„MVP 10 digital". Je nach Auswahl sind Untermenüpunkte gege-
benfalls nicht verfügbar (ausgegraute Darstellung im Display).
Auspacken
•
Vakuumschlauch
1 m
•
Y-Stecker
Fig. 2
•
Betriebsanleitung
Fig. 3
•
Garantiekarte
Bestimmungsgemäße Verwendung
Die Membranvakuumpumpe IKA MVP 10 digital / VACSTAR digital
kann mit dem Vakuumcontroller IKA VC 10 automatisiert betrie-
ben werden.
So können zum Beispiel automatische Siedepunkterkennung, pro-
grammierte Druck-Zeit Kurven oder Programme aus der Lösemit-
tel-Bibliothek gefahren werden.
Betriebsart: Stativgerät
Das Gerät darf nicht verwendet
WARNUNG
werden zum:
- Evakuieren von biologschen
- Evakuieren von explosiven,
- Durchsatz/Verwendung von
Wissenswertes
Mit der Zwei-Punkt-Regelung können Parameter aus der Lösemit-
tel-Bibliothek übernommen oder im manuellen Modus Sollwerte
vorgegeben werden.
Mit der Analog-Drehzahl-Regelung kann zusätzlich noch ein auto-
matischer Modus sowie eine Einstellung der prozentualen Pump-
geschwindigkeit voreingestellt werden.
Platzbedarf: Zum Anschluss aller Peripheriegeräte benötigen Sie
für das Gerät mit angeschlossenen Steckern ca. ein Raumvolumen
von BxTxH 150 x 200 x 155 mm³.
Fig. 4
Fig. 5
Lebensräumen,
korrosiven o.ä. Gasvolumen,
Flüssigkeiten!
