Installation

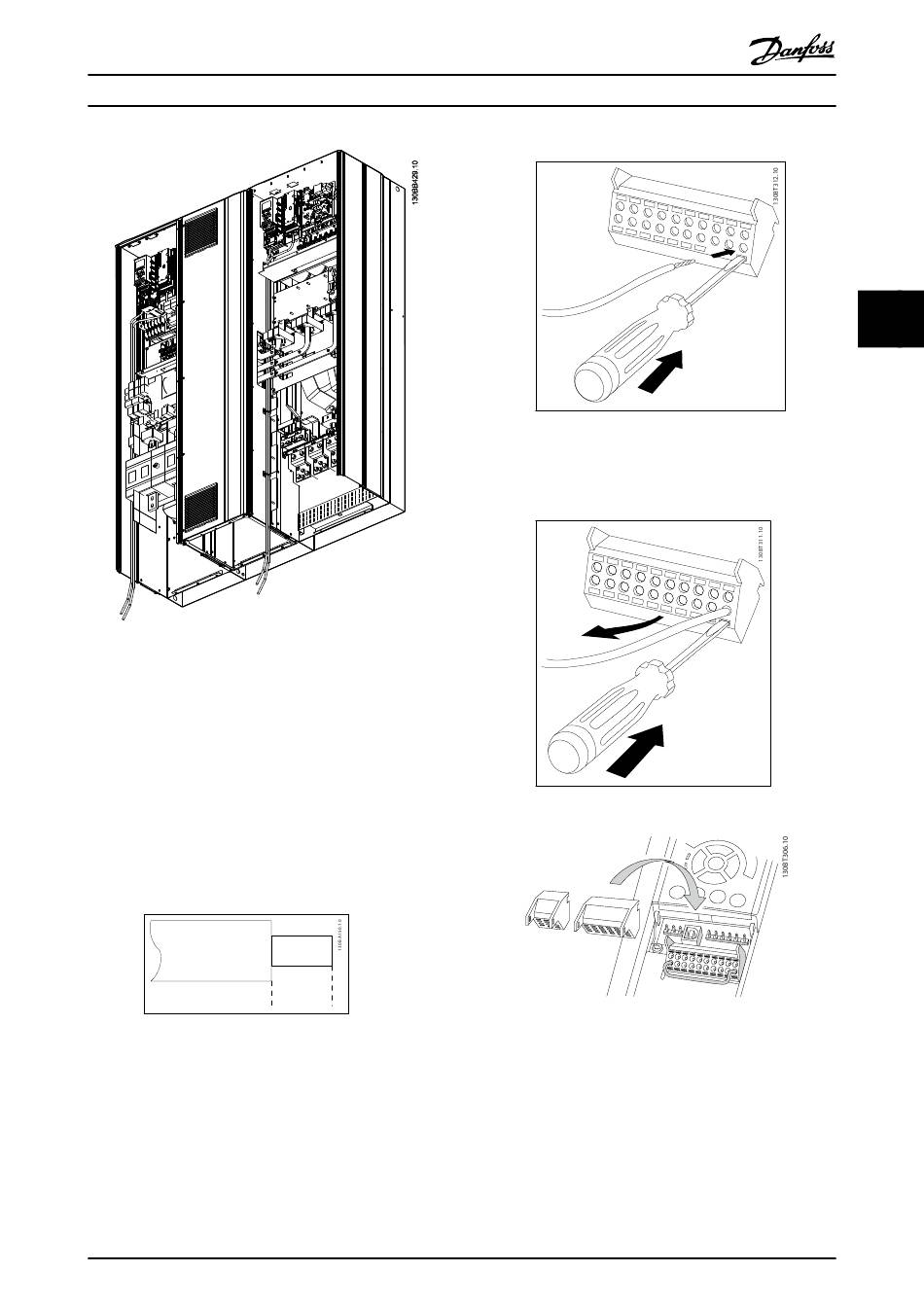

Illustration 4.33 Passage des câbles de la carte de commande
pour E9
4.6.21 Accès aux bornes de commande
Toutes les bornes vers les câbles de commande sont
localisées sous le LCP (du filtre et du variateur de
fréquence). Pour y accéder, ouvrir la porte de l'unité.
4.6.22 Installation électrique, bornes de
commande
Pour raccorder le câble à la borne :
1.
Dénuder l'isolant sur environ 9 à 10 mm.
2.
Insérer un tournevis
Manuel d'utilisation du variateur VLT Automation Low Harmonic Drive - AAF006
9 - 10 mm
(0.37 in)
1)
dans le trou carré.
MG37A104 - VLT® est une marque déposée Danfoss
3.
Insérer le câble dans le trou circulaire adjacent.
4.
Enlever le tournevis. Le câble est maintenant fixé
à la borne.
Pour retirer le câble de la borne :
1.
1)
Insérer un tournevis
2.
Retirer le câble.
1)
Max. 0,4 x 2,5 mm
Illustration 4.34
dans le trou carré.
49
4
4
