Installation
Protection
IP21/NEMA 1
IP54/NEMA 12
IP21/NEMA 1
4
4
Table 4.10 Circulation d'air pour radiateur
NOTE
Pour la section variateur, le ventilateur fonctionne dans les
situations suivantes :
1.
AMA
2.
Maintien CC
3.
Prémag.
4.
Freinage CC
5.
60 % du courant nominal dépassés
6.
Température de radiateur spécifique dépassée
(fonction de la puissance)
7.
Température ambiante de la carte de puissance
spécifique dépassée (fonction de la puissance)
8.
Température ambiante de la carte de commande
spécifique dépassée
Une fois en marche, le ventilateur fonctionne pendant au
moins 10 minutes.
NOTE
Pour la section filtre actif, le ventilateur fonctionne dans les
situations suivantes :
1.
Filtre actif en cours de fonctionnement
2.
Le filtre actif ne fonctionne pas, mais le courant
du secteur dépasse la limite (en fonction de la
puissance)
3.
Température de radiateur spécifique dépassée
(fonction de la puissance)
4.
Température ambiante de la carte de puissance
spécifique dépassée (fonction de la puissance)
5.
Température ambiante de la carte de commande
spécifique dépassée
Une fois en marche, le ventilateur fonctionne pendant au
moins 10 minutes.
26
Manuel d'utilisation du variateur VLT Automation Low Harmonic Drive - AAF006
Châssis de taille
D13
E9 P250
E9 P315-P400
F18
MG37A104 - VLT® est une marque déposée Danfoss
Ventilateur(s) de porte/circulation
d'air ventilateur supérieur
Débit d'air total de ventilateurs
multiples
510 m
3
/h (300 cfm)
680 m
3
/h (400 cfm)
3
680 m
/h (400 cfm)
3
4900 m
/h (2884 cfm)
Gaines externes
Si une gaine supplémentaire est ajoutée à l'extérieur de
l'armoire Rittal, la chute de pression dans la conduite doit
être calculée. Utiliser les graphiques ci-dessous pour
déclasser le variateur de fréquence selon la chute de
pression.
(%)
90
80
70
60
50
40
30
20
10
0
0
0,5
4,9
13
27,3
Augmentation de pression

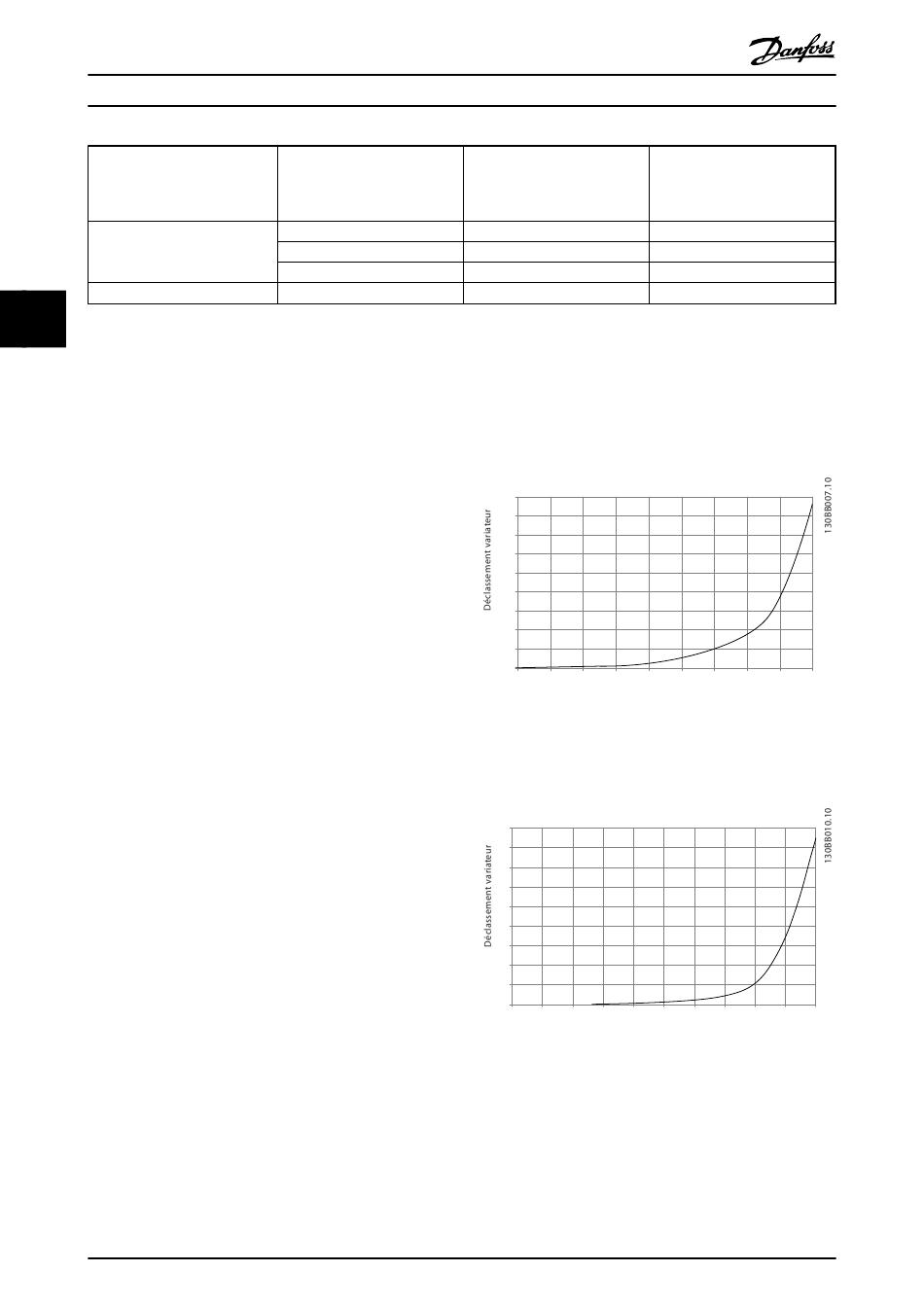

Illustration 4.14 Déclassement du châssis D en fonction du
changement de pression
Débit d'air du variateur : 450 cfm (765 m
(%)
90
80
70
60
50
40
30
20
10
0
0
0
0,1
3,6
9,8
Changement de pression
Illustration 4.15 Déclassement du châssis E en fonction du
changement de pression (petit ventilateur), P315
Débit d'air du variateur : 1105 m
Ventilateur(s) du radiateur
Débit d'air total de ventilateurs
multiples
2295 m
3
/h (1350 cfm)
2635 m
3
/h (1550 cfm)
3
2975 m
/h (1750 cfm)
3
6895 m
/h (4060 cfm)
45,9
66
89,3
115,7
147
(Pa)
3
/h)
21,5 43,4
76
147,1
237,5
278,9
(Pa)
3
/h (650 cfm)
