Installation
chapitre consacré aux fusibles. Toujours s'assurer que les
fusibles installés répondent à la réglementation locale.
La mise sous tension est montée sur le commutateur
secteur si celui-ci est inclus.

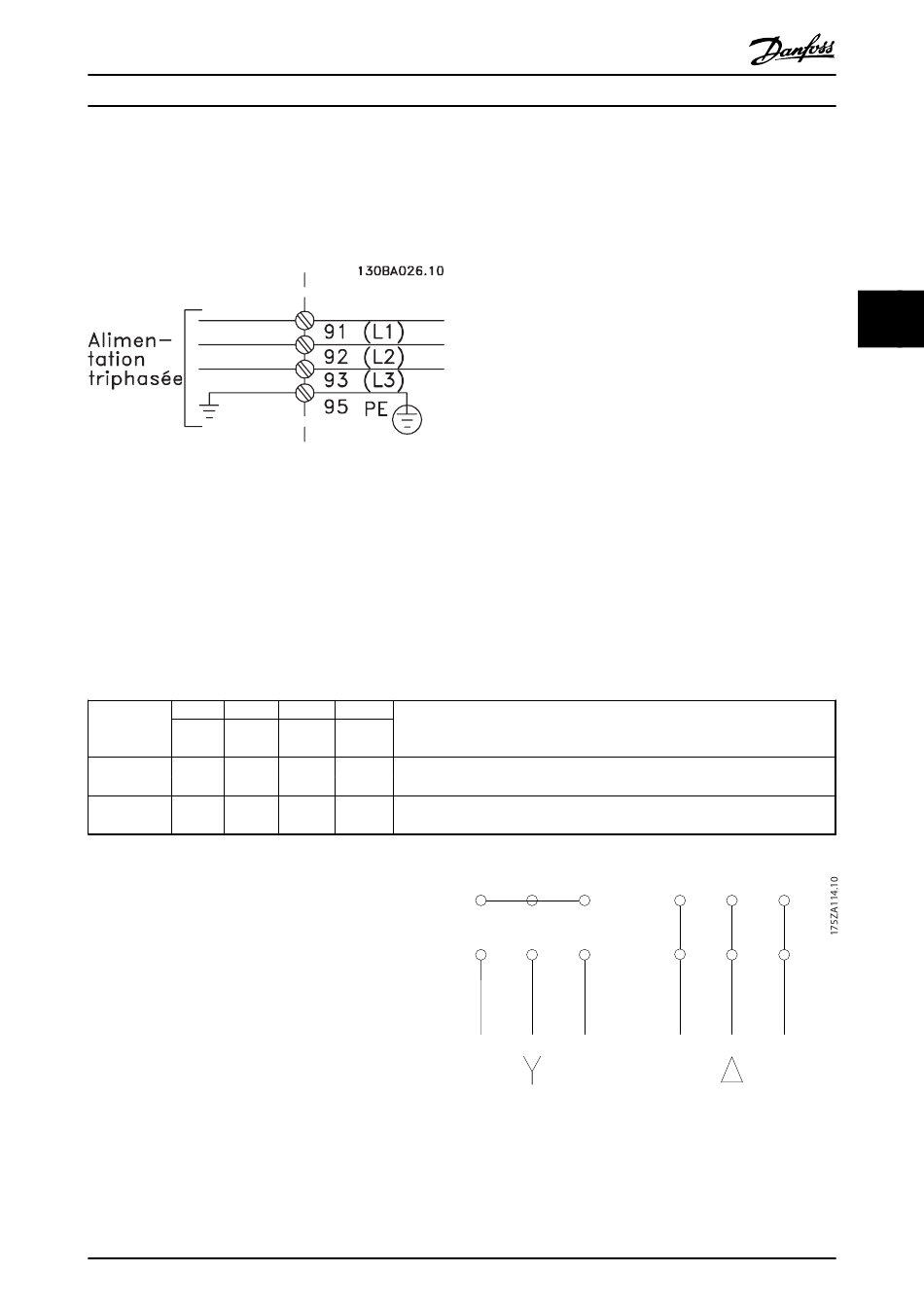

Illustration 4.23
NOTE
Pour se conformer aux prescriptions d'émissions CEM,
l'utilisation de câbles blindés/armés est recommandée. En
cas d'utilisation d'un câble non blindé/sans armature, voir
4.6.13 Puissance et câblage de commande avec câbles non
blindés.
Voir 8 Spécifications générales pour le dimensionnement
correct des sections et longueurs des câbles du moteur.
Borne n°
96
97
U
V
U1
V1
W2
U2
U1
V1
Table 4.14
1)
Mise à la terre protégée
NOTE
Sur les moteurs sans papier d'isolation de phase ou autre
renforcement d'isolation convenant à un fonctionnement
avec alimentation de tension (par exemple un variateur de
fréquence), placer un filtre sinus à la sortie du variateur de
fréquence.
Manuel d'utilisation du variateur VLT Automation Low Harmonic Drive - AAF006
98
99
Tension moteur 0 à 100 % de la tension secteur
W
1)
PE
3 fils hors du moteur
W1
Raccordement en triangle
1)
PE
V2
6 fils hors du moteur
W1
Raccordement en étoile U2, V2, W2
PE
1)
U2, V2 et W2 à interconnecter séparément.
MG37A104 - VLT® est une marque déposée Danfoss
Blindage des câbles :
Éviter les extrémités blindées torsadées (queues de
cochon) car elles détériorent l'effet de blindage aux
fréquences élevées. Si le montage d'un disjoncteur ou d'un
contacteur moteur impose une interruption du blindage,
continuer le blindage en adoptant une impédance HF aussi
faible que possible.
Relier le blindage du câble moteur à la plaque de
connexion à la terre du variateur de fréquence et au
boîtier métallique du moteur.
Réaliser les connexions du blindage avec la plus grande
surface possible (étrier de serrage). Ceci est fait en utilisant
les dispositifs d'installation fournis dans le variateur de
fréquence.
Longueur et section des câbles :
Le variateur de fréquence a été testé en matière de CEM
avec un câble d'une longueur donnée. Garder le câble
moteur aussi court que possible pour réduire le niveau
sonore et les courants de fuite.
Fréquence de commutation :
Lorsque des variateurs de fréquence sont utilisés avec des
filtres sinus pour réduire le bruit acoustique d'un moteur,
régler la fréquence de commutation conformément aux
instructions au par. 14-01 Switching Frequency.
U
V
W
96
97
98
Illustration 4.24
U
V
W
96
97
98
33
4
4
