Français
Type de
corniche
complexe
Type 45°
Type 38°

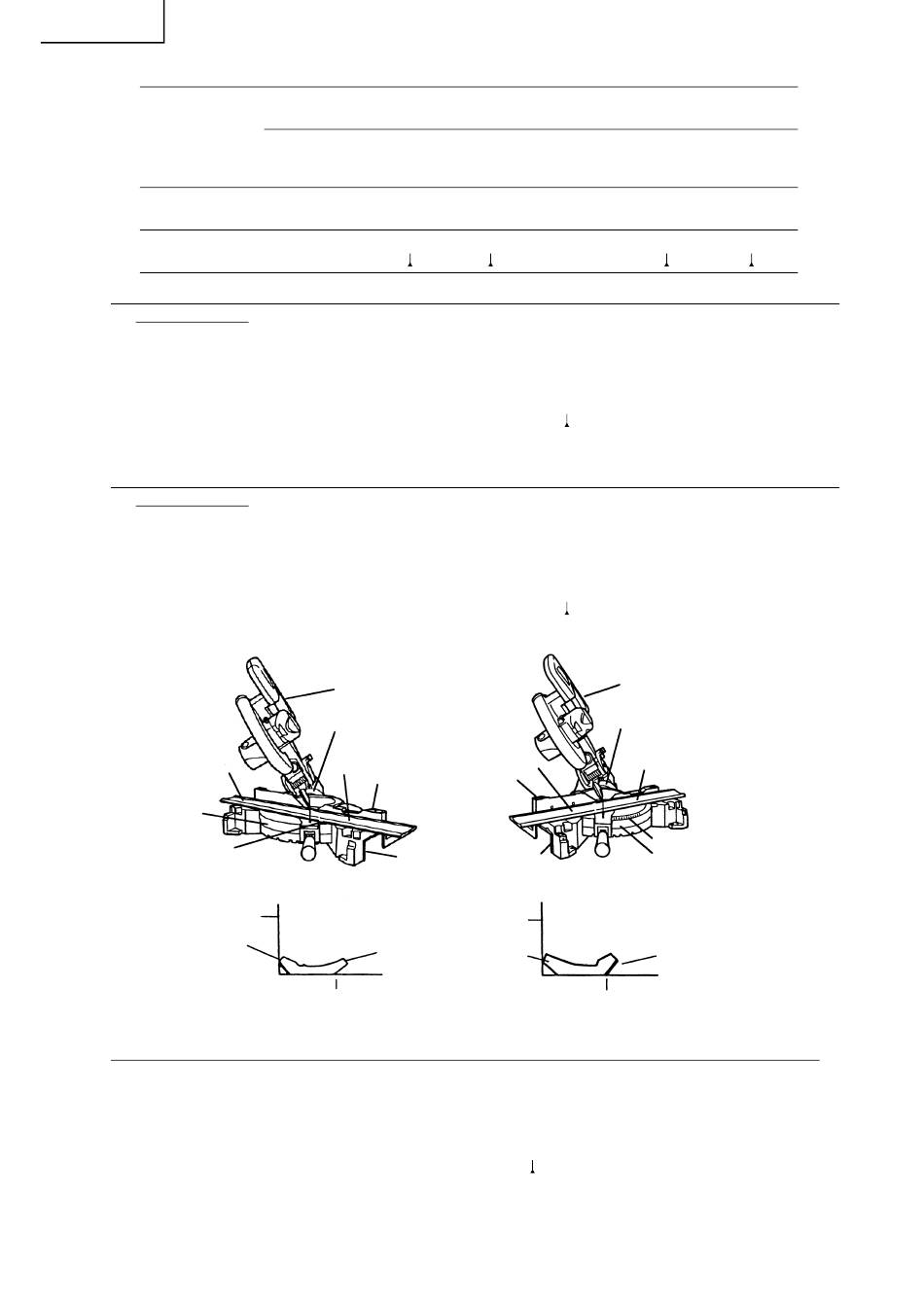

(1) Réglage de coupe en corniche complexe aux positions 1 et 4 de la Fig. 25 (voir Fig. 26 ; incliner la tête
vers la gauche) :
q Tourner la plaque tournante vers la droite et régler l'angle d'onglet comme suit :
* Pour des corniches complexes de type 45° : 35,3°
* Pour des corniches complexes de type 38° : 31,6°
w Incliner la tête vers la gauche et régler l'angle de biseau comme suit :
* Pour des corniches complexes de type 45° : 30°
* Pour des corniches complexes de type 38° : 33,9° (repère )
e Disposer la corniche complexe de façon que la surface inférieure (A sur la Fig. 24) touche la garde
comme indiqué à la Fig. 27.
(2) Réglage de coupe en corniche complexe aux positions 2 et 3 de la Fig. 25 (voir Fig. 28; incliner la tête
vers la gauche) :
q Tourner la table vers la droite et régler l'angle d'onglet comme suit :
* Pour des corniches complexes de type 45° : 35,3°
* Pour des corniches complexes de type 38° : 31,6°
w Incliner la tête vers la gauche et régler l'angle de biseau comme suit :
* Pour des corniches complexes de type 45° : 30°
* Pour des corniches complexes de type 38° : 33,9° (repère )
e Disposer la corniche complexe de façon que la surface supérieure (B sur la Fig. 24) touche la garde
comme indiqué à la Fig. 29.
1
Table
Echelle d'angle d'onglet
Garde
A
(3) Réglage pour des coupes de corniches complexes aux positions q et r de la Fig. 25 (voir Fig. 30) :
q Tourner la table vers la droite et régler l'angle d'onglet comme suit :
* Pour des corniches complexes de 45° : 35,3°
* Pour des corniches complexes de 38° : 31,6°
w Incliner la tête vers la droite et régler l'angle de biseau comme suit :
* Pour des corniches complexes de 45° : 30°
* Pour des corniches complexes de 38° : 33,9° (repère )
e Disposer la corniche complexe de façon que la surface supérieure (B à la Fig. 24)) entre en contact
avec la garde, comme indiqué à la Fig. 31.
38
All manuals and user guides at all-guides.com
Pour découper une corniche complexe Pour découper une corniche complexe
aux positions 1 et 4 de la Fig. 25.
Réglage
Réglage
d'angle
d'angle de
d'onglet
biseau
Droite 35,3°
Gauche 30° Droite 30°
Droite 31,6°
Gauche 33,9° Droite 33,9°
(repère )
Tête
Echelle d'angle
de biseau
4
Garde
Socle
Fig. 26
B
Table du socle
Fig. 27
aux positions 2 et 3 de la Fig. 25.
Réglage
d'angle de
biseau
Gauche 35,3°Gauche 30°
Gauche 31,6° Gauche 33,9° Droite 33,9°
(repère )
2
Garde
Socle
Fig. 28
Garde
B
Table du socle
Fig. 29
Réglage
d'angle
d'onglet
Droite 30°
(repère )
(repère )
Tête
Echelle d'angle
de biseau
3
Echelle d'angle d'onglet
Table
A
