Montage- und Betriebsvorschrift
KAPITEL 7
FUNKTION FÜR
INSTALLATEUR
m
ACHTUNG
m
HINWEIS
m
HINWEIS
RR EC 100
RR EC 125
RR EC 160
RR EC 200 A
RR EC 200 B
RR EC 250 A
RR EC 250 B
RR EC 315 A
RR EC 315 B
EC-Rohrventilatoren – RR EC
7 .0

Funktionsbeschreibung RR EC

Die Rohrventilatoren RR EC sind mittels 0-10 V Steuerspannung stufenlos drehzahlsteuerbar. Geeignete Potentio-
meter (Type PU/A 10; SS-980-1), Dreistufen-Schalter (Type SU/A) werden im Helios Zubehörprogramm angeboten.
Stufenlose Drehzahlregelung ist mit Universal-Regelsystem (Type EUR EC; SS-1275) möglich. Alternativ kann der elek-
tronische Differenzdruck- /Temperatur-Regler EDR / ETR eingesetzt werden.
m
Für ausreichende Motorkühlung und Sicherstellung der Funktion muss eine Mindestdrehzahl/-Spannung,
die auch von bauseitigen Widerständen, Winddruck u .a .m . abhängig ist, eingehalten werden .
Der Einsatz von Fremdfabrikaten kann, vor allem bei elektronischen Geräten, zu Funktionsproblemen, Zerstörung des
Reglers und/oder des Ventilators führen. Bei Einsatz seitens Helios nicht freigegebener Regelgeräte, entfallen Garantie-
und Haftungsansprüche.
Ein / Aus Schalten:
Häufiges Ein und Ausschalten von EC-Ventilatoren kann über den 0-10 V Steuereingang bzw. typenabhängig über
den Freigabeeingang durchgeführt werden. Dies ist für die Elektronik schonend und sorgt für eine lange Lebensdauer.
Ein Steuern über die Netzversorgung (Aus/Ein) wird nicht empfohlen. Generell muss beim Netz Aus/Einschalten ein
zeitlicher Abstand von mindestens 120 Sekunden eingehalten werden.
Steuerung mehrerer EC-Ventilatoren mit einem Potentiometer
Zur Ansteuerung mehrerer EC-Ventilatoren über den Sollwerteingang "0-10 V", muss die 10 V DC –Spannungsquelle
die Summe aller Sollwerteingänge-Bürdenströme zur Verfügung stellen.
m
Das parallel Schalten der +10 V DC Versorgungen mehrerer EC-Ventilatoren ist nicht gestattet!
Je nach Type, können mit der 10 V DC Versorgung aus einem Ventilator, mit einem Potentiometer (PU/A), mehrere EC-
Ventilatoren angesteuert werden. Hierzu die technischen Daten der Steuereingänge und den Schaltplan SS-1035 zu
Rate ziehen. Reicht der Strom einer EC-Versorgung nicht aus, kann eine bauseits zu stellende ausreichende externe
10 V DC eingesetzt werden (vom Netz galvanisch getrennt). Alternativ kann für vielfältige Steuerungsaufgaben das Modul
„EUR EC" von Helios eingesetzt werden.
7 .1 Schaltplanübersicht
Der zugeordnete Standardanschlussplan SS-979 ist zu beachten (s. Abb. 5). Erfolgt die stufenlose Drehzahlsteuerung
über den Drehzahlpotentiometer PU/A 10, ist der Anschlussplan SS-980-1 zu beachten (s. Abb.6). Des Weiteren kön-
nen die RR EC-Baureihen mit dem Universal-Regelsystem EUR EC (Art.-Nr. 01347) betrieben werden (Anschlussbei-
spiel Abb. 7 beachten).

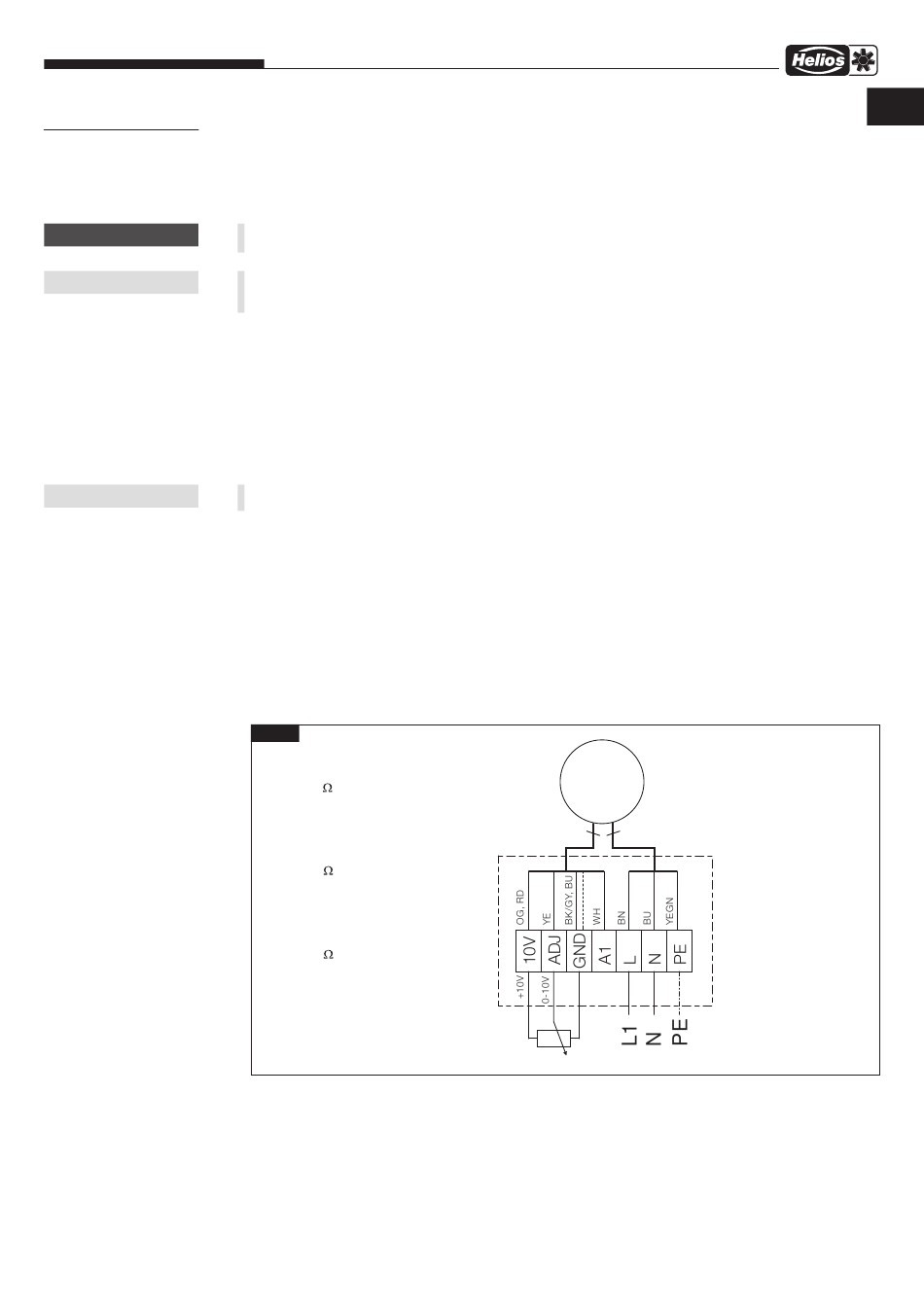

7 .1 .1 Standard-Anschlussplan SS-979
Abb .5
Potentiometer
10k
bauseits zu stellen bzw.
0-10V Signal von z.B.
PU/A 10 Art.Nr. 1734/1735
oder EUR EC Art. Nr. 1347
10k Potentiometer
installed by the customer or
0-10V Signal from e.g.
PU/A 10 Art.Nr. 1734/1735
or EUR EC Art. Nr. 1347
10k Potentiomètre
instellé par le client ou
0-10V Signal par example d`un
PU/A 10 Art.Nr. 1734/1735
ou EUR EC Art. Nr. 1347
85187 001 SS-979 14.12.17
M
EC
(5)
4 3
7 7
SS-979
EC-Motor
EC motor
Moteur EC
Klemmkasten
Terminal box
Boîte à bornes
DE
