Centrifugal In-line EC Duct Fans – RR EC

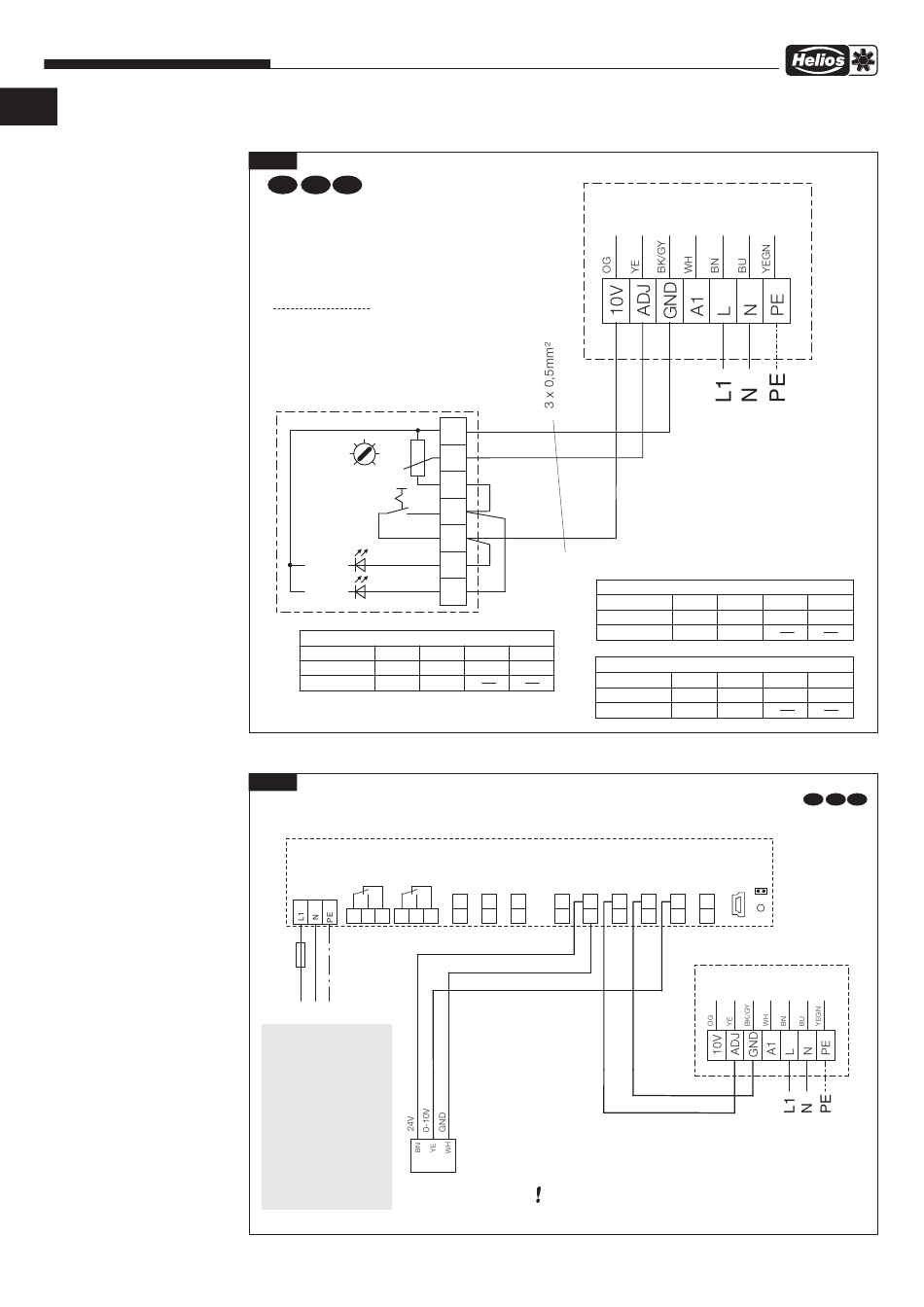

7 .1 .2 Wiring diagram SS-980-1 -
Fig .6
D E F
*Potentiometer min.
rotational speed
*
potentiomètre
réglage de la
vitesse mini
PU/A 10
Art.Nr. 1734/1735
R 1
*Potentiometer
min. Drehzahl
S 1
LED 1
LED 2
LED Anzeige Logik
Klemme 6
10V/24V 10V/24V
Klemme 7 0V
rot (1)
LED Anzeige
85188 002 SS-980-1 28.06.19
7 .1 .3 Wiring diagram SS-1275 -
Fig .7
Beispiel: EUR EC steuert EC-Motor SS-979, mit Modus 4.01 (Druckgesteuert)
example: EUR EC controls EC-Motor SS-979, with Modus 4.01 (pressure controlled)
exemple: EUR EC contrôle moteur EC SS-979, avec Modus 4.01(Régulation en fonction de la pression)
EUR EC,
Art.Nr. 1347 002
max 2A (ohmsche Last / ohmic load / charge ohmique)
250VAC
K1
11 14 12
1~ 230V
50/60 Hz
L1 N PE
EUR EC Einstellung
Sensor Eingang E1:
Grundeinstellung/Betriebsart 4.01=Drucksteuerung
Analog Ausgang A1:
IO Setup/A1 Funktion, 2A=proportional Aussteuerung
Störungs Meldung über Digital Eingang D1:
IO Setup/ D1 Funktion, 2D=externe Störung,
D1 Invertierung, on
EUR EC setting
sensor input E1:
basic setting/operation mode 4.01= pressure control
Analog output A1:
I O Setup/A1 function, 2A= proportional level control
fault indication via digital input D1:
IO Setup/ D1 Function, 2D=external alarm indication,
D1 inverting, off
EUR EC configuration
sonde entrée E1:
configuration initiale/mode de fonctionnement 4.01
= Régulation en fonction de la pression
Sortie analogique A1:
I O Setup/
A1 fonctionnement, 2A= commande proportionelle
Alerte de défaut via entrée digitale D1:
IO Setup/ D1 fonctionnement, 2D= défaut externe,
D1 Inversion, off
85499 037 SS-1275 14.08.19
Wiring diagram with speed-potentiometer PU/A 10
1
2
3
4
5
6
7
0V 0V
0V
10V/24V 10V/24V
grün (2)
Connection example with universal controller EUR EC
K2
1A 1B 2A D1
21 24 22 ID GND 2B D2
LDF
LDF 500
Steuerleitungen max. 30m, ab 20m abgeschirmt, siehe Montage- und Betriebsvorschrift !
Druckaufnehmer
control cables max. 30m, shielded from 20m, see Installation and Operating Instruction !
pressure sensor
Cables de commande max. 30m, blindés à partir de 20m, voir Notice d'installation et de montage !
Sonde de pression
Art.Nr. 1322
8
EC-Motor SS-979
LED display logic
terminal 6
10V/24V 10V/24V
terminal 7
0V 10V/24V 10V/24V
red (1) green (2)
LED display
LED indicateur logique
borne 6
10V/24V 10V/24V
borne 7 0V
10V/24V 10V/24V
LED indicateur rouge (1) vert (2)
J1
USB
T
24V A1 GND E1
GND A2 GND E2 T
EC-Motor SS-979
moteur EC
SS-980-1
0V 0V
0V
0V 0V
0V
SS-1275
D E F
Farbcode/color code/
code couleur (IEC 757)
BK-sw-schwarz-black
BN-br-braun-brown-brun
YE-ge-gelb-yellow-jaune
GN-gn-grün-green-vert
BU-bl-blau-blue-bleu
GY-gr-grau-grey
7
OG-or-orange-orange
WH-ws-weiß-white-blanc
