EC-Rohrventilatoren – RR EC

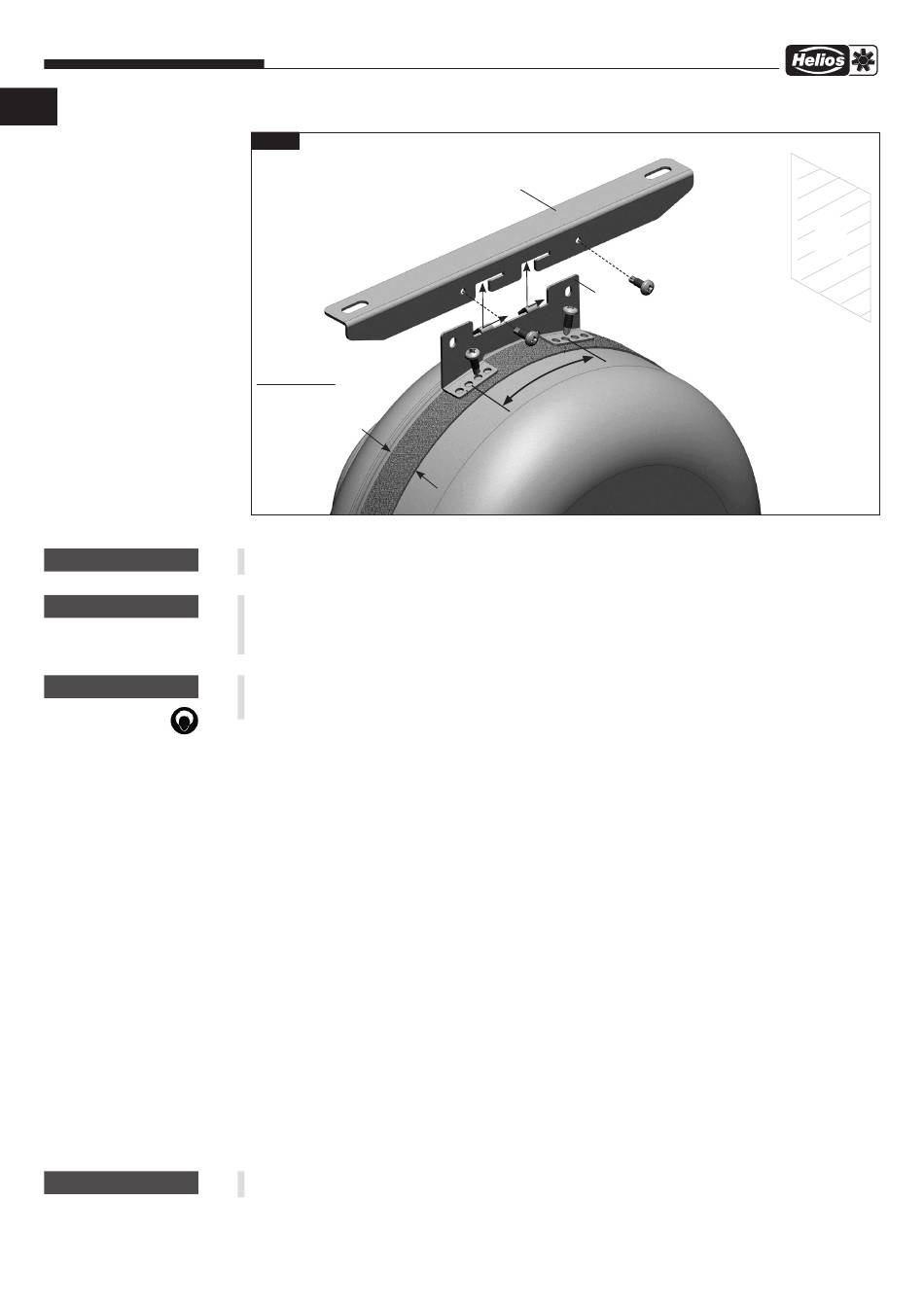

Abb .4
Montagekonsole für Wand oder Deckenmontage
Mounting rail for wall or ceiling suspension
Rail support pour montage au mur ou au plafond
schraffierter Bereich:
hatched area:
Zone hachurée:
- Montagezone für Winkel
- Assembly area for
bracket
- Zone de montage
pour console
6 .3

Elektrischer Anschluss / Inbetriebnahme

m
Das Berühren von spannungsführenden Teilen führt zum elektrischen Schlag .
Anschluss nur Spannungsfrei ausführen!
m
Wartezeit mindestens 5 Minuten!
Durch Einsatz von Kondensatoren besteht auch nach dem Ausschalten Lebensgefahr durch direkte
Berührung von spannungsführenden Teilen . Der Zugang zum Anschlussraum ist nur bei abgeschalteter
Netzzuleitung und nach 5 Minuten Wartezeit zulässig .
m
WARNUNG!
Das drehende Laufrad kann Ihre Finger quetschen .
Vor dem Inbetriebnehmen Berührungsschutz sicherstellen!
– Der elektrische Anschluss, bzw . die Erstinbetriebnahme darf nur von einer autorisierten Elektrofachkraft
entsprechend den Angaben in den beiliegenden Anschlussplänen ausgeführt werden .
– Die einschlägigen Normen, Sicherheitsbestimmungen (z. B. DIN VDE 0100) sowie die Technischen Anschlussbe-
dingungen der Energieversorgungsunternehmen sind unbedingt zu beachten!
– Ein allpoliger Netztrennschalter/Revisionsschalter, mit mindestens 3 mm Kontaktöffnung (VDE 0700 T1 7.12.2 / EN
60335-1) ist zwingend vorgeschrieben!
– Netzform, Spannung und Frequenz müssen mit den Angaben des Leistungsschildes übereinstimmen.
– Abdichtung des Anschlusskabels und festen Klemmsitz der Adern prüfen
– Bei Anschluss an Kunststoff-Klemmenkästen dürfen keine Kabelverschraubungen aus Metall verwendet werden.
– Die Einführung der Zuleitung so vornehmen, dass bei Wasserbeaufschlagung kein Eindringen entlang der Leitung
möglich ist.
– Bestimmungsgemäßen Einsatz des Ventilators überprüfen
– Netzspannung mit Leistungsschildangabe vergleichen
– Ventilator auf solide Befestigung und fachgerechte elektrische Installation prüfen
– Alle Teile, insbes. Schrauben, Muttern, Schutzgitter auf festen Sitz überprüfen, Schrauben dabei nicht lösen!
– Freilauf des Laufrades prüfen.
Beim Prüfen des Freilaufs des Laufrades Sicherheitshandschuhe tragen!
– Wird das Laufrad von Hand gedreht, macht sich durch die Dauermagneten ein leichter Widerstand bemerkbar.
Dies ist technisch bedingt und stellt keine Fehlfunktion dar.
– Stromaufnahme mit Leistungsschildangabe vergleichen
– Schutzleiteranschluss prüfen
Wird eine Fehlerstrom-Schutzeinrichtung in die Zuleitung des EC Ventilators verbaut, muss die Fehlerstrom-Schutzein-
richtung die folgenden technischen Merkmale aufweisen:
Typ A oder B mit einem Bemessungsdifferenzstrom von 30 mA.
Der EC Ventilator hat einen Ableitstrom von <= 3,5 mA, ermittelt nach DIN EN 50178 Bild 4.
6 .4

Betrieb

Zur Gewährleistung der einwandfreien Funktion des Ventilators, ist regelmäßig Folgendes zu prüfen:
– Auftreten von Staub- oder Schmutzablagerungen im Gehäuse bzw. am Motor und Laufrad
– Freilauf des Laufrades. Beim Prüfen des Freilaufs des Laufrades Sicherheitsschuhe tragen!
– Auftreten von übermäßigen Schwingungen und Geräuschen
Sollten übermäßige Schwingungen oder Geräusche auftreten, ist eine Wartung nach den Anweisungen aus Kapitel 8 durchzuführen.
ò
ò
Winkel
Bracket
ù
Console
ù
V
Schraubenposition V, je nach
Baugröße des Ventilators wählen .
Screw position V, choose depending
on the size of the fan.
Position des vis V, à déterminer
selon taille du ventilateur.
6
Wand
Wall
Mur
4x Bohrschrauben
4x Self-tapping screws
4x vis autoforeuses
