EC-Rohrventilatoren – RR EC

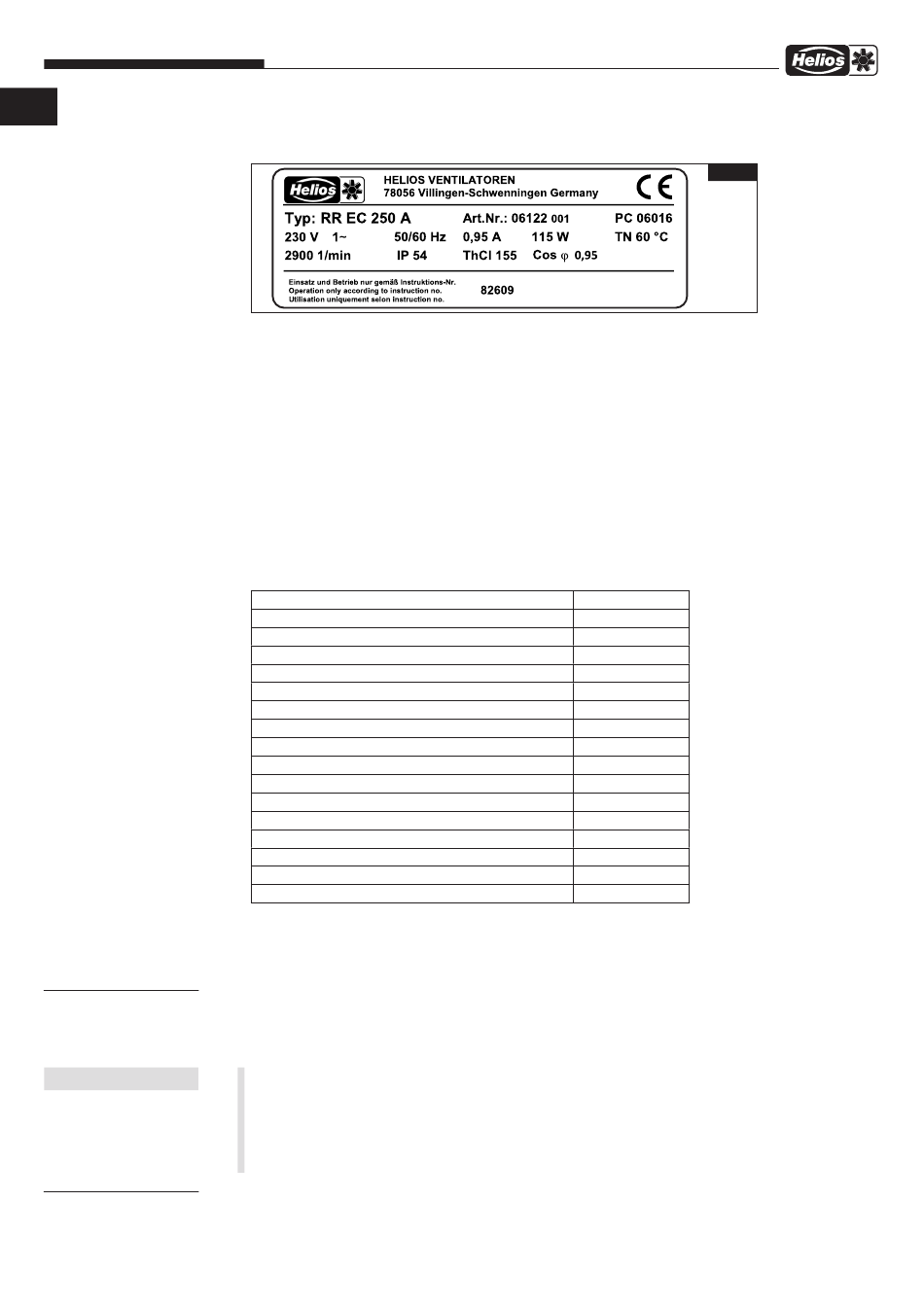

3 .1 Typenschild
Beispiel:
ä
ü
Æ

Zeichenschlüssel Typenschild Ventilator:
ò Herstelleradresse
ù Kennzeichnung der Ventilatoren:
CE = CE-Zeichen
ä Ausführung:
RR EC = Typenbezeichnung
250 = Baugröße
ë Artikelnummer
ö Produktionscode / Herstelljahr
Art.-Nr., SNR (Seriennummer) und PC (Produktionscode) Nummer identifizieren den Ventilator eindeutig.
3 .1 .1 Motortypenschild
Technische Daten des Motors sind dem Motortypenschild zu entnehmen!
3 .2 Zubehör
Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten werden, ist nicht statthaft. Eventuell
auftretende Schäden unterliegen nicht der Gewährleistung.
Befestigungs-Verbindungsmanschette
Montagekonsole
Rohrverschlussklappe
Außenwandverschlussklappe
Außenwandabdeckgitter
Schutzgitter
Drehzahl-Potentiometer
Dreistufen-Schalter
Universal-Regelsystem
Differenzdruck-/Temperatur-Regler
Flexibler Telefonie-Schalldämpfer
Warmwasser-Heizregister
Temperatur-Regelsystem für Warmwasser-Heizregister WHST . . / WHS HE . .
Elektro-Heizregister
- mit integrierter Temp .-Regelung
Temperatur-Regelsystem für EHR-R . .
Luftfilterbox
Rohrsystem:
Sämtliche Helios Systemkomponenten sind auf Normrohr-Ø abgestimmt. Es können, z.B. starre Wickelfalzrohre, fle-
xible Aluminium- oder auch Kunststoffrohre eingesetzt werden. Bei mehr als zwei Geschossen sind jedoch die Brand-
schutzbestimmungen zu beachten.
4 .0

Funktionsbeschreibung RR EC

Die Rohrventilatoren RR EC sind mittels 0-10 V Steuerspannung stufenlos drehzahlsteuerbar. Geeignete Potentio-
meter (Type PU/A 10), Dreistufen-Schalter (Type SU/A) werden im Helios Zubehörprogramm angeboten.
Stufenlose Drehzahlregelung ist mit Universal-Regelsystem (Type EUR EC) möglich. Alternativ kann der elektronische
Differenzdruck-/Temperatur-Regler EDR / ETR eingesetzt werden.
m
Ein / Aus-Schalten:
Häufiges Ein- und Ausschalten von EC-Ventilatoren kann über den 0-10 V Steuereingang bzw . typenab-
hängig über den Freigabeeingang durchgeführt werden . Dies ist für die Elektronik schonend und sorgt für
eine lange Lebensdauer . Ein Steuern über die Netzversorgung (Aus/Ein) wird nicht empfohlen . Generell
muss beim Netz Aus/Einschalten ein zeitlicher Abstand von mindestens 120 Sekunden eingehalten werden .
m
Bei Auftreten von starken Vibrationen und/oder Geräuschen ist eine Wartung von einer Fachkraft laut
Kapitel 1 .4 durchzuführen .
5 .0 Benutzer-Wartung
Die Radial-Rohrventilatoren RR EC sind wartungsfrei, es ist keine Benutzer-Wartung vorgesehen.
