...7 Fonctionnement

Modes de fonctionnement

Le transmetteur offre 4 modes de fonctionnement. Tous
ces modes sont accessibles depuis le menu Opérateur –
voir Figure 20 :
• Fonctionnement : affiche les valeurs de capteur en temps
réel sur les pages Fonctionnement – voir page 21.
• Vue : affiche les messages de diagnostic, les alarmes,
les valeurs de sortie, les signaux (y compris le débit,
le cas échéant) et les traces (diagramme) – voir page 23.
• Journal : affiche les événements et les alarmes de
diagnostic, d'étalonnage et d'audit enregistrés –
voir page 24.
• Configuration : permet de configurer le transmetteur.
Menus Opérateur
REMARQUE
Les menus Opérateur ne sont pas accessibles directement
à partir du niveau Configuration.
En vous reportant à Figure 20:
• Les menus Opérateur
de n'importe quelle page Opérateur, Vue ou Journal
en appuyant sur la touche
• Pour sélectionner les sous-menus Opérateur (indiqués
par la flèche), appuyez sur la touche
• La page Étalonner peut être ouverte directement à partir
d'une page Opérateur (en contournant les menus du
niveau Configuration) à l'aide du raccourci ETAL
Appuyez sur la touche
Maintien Manuel Autodéfilement
Entrer Config.
A
B

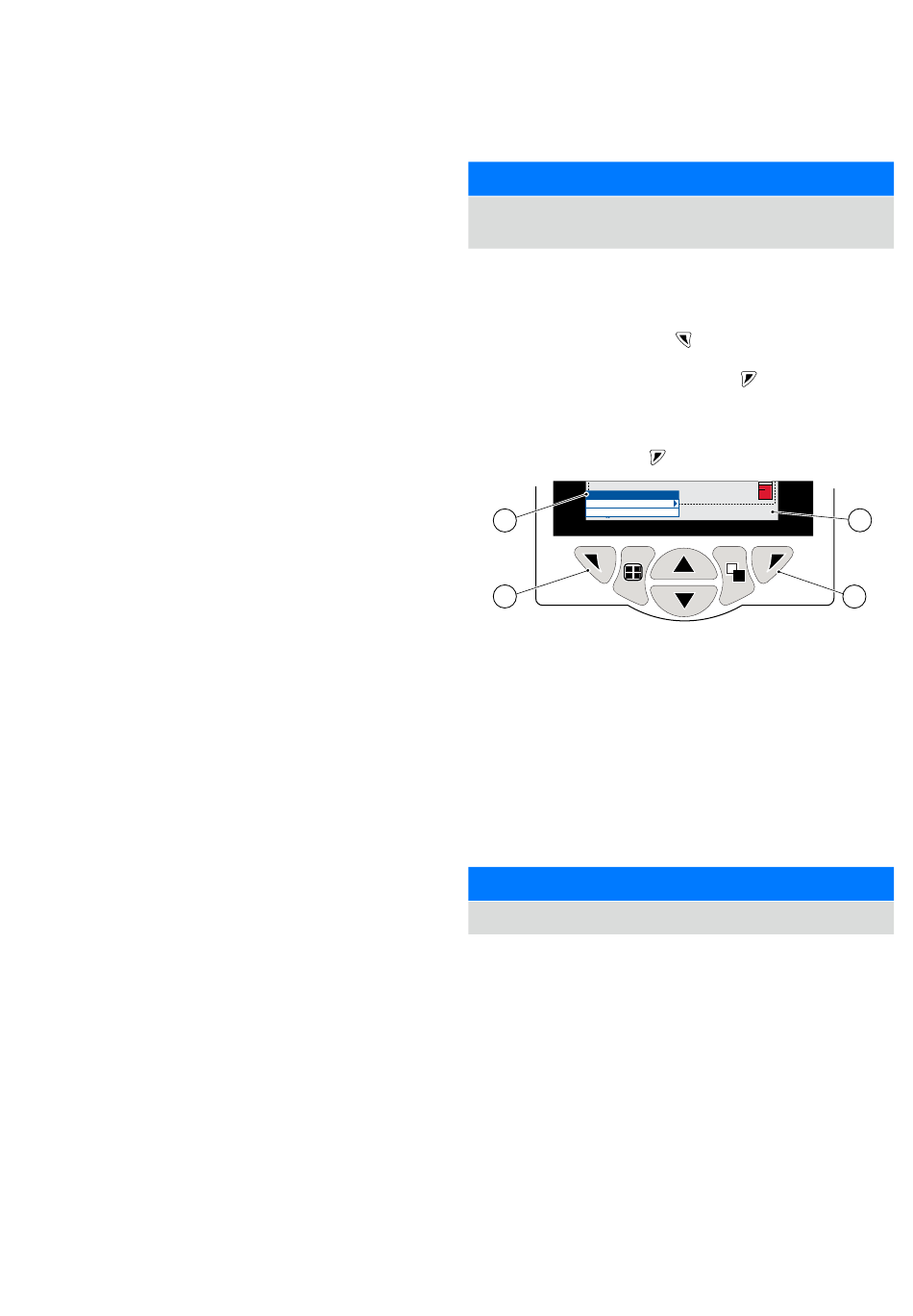

Figure 20 Menus Opérateur
Les menus Opérateur incluent :
• Pages Opérateur : affichent la page Opérateur pour
chaque capteur disponible.
• Vues de données : affichent les vues de données activées.
• Journaux : affichent les vues Journal activées.
• Acquittement d'alarme : permet d'acquitter l'alarme active
affichée dans la Vue Alarmes.
• Maintien manuel : maintient (gèle) les sorties et les
alarmes actuelles pour les capteurs sélectionnés.
REMARQUE
Les valeurs actives sont toujours indiquées à l'écran.
• Nettoyage manuel : démarre un cycle de nettoyage
du capteur.
• Capteur acquitté retiré (s'affiche uniquement si un
capteur est déconnecté du transmetteur) : confirme
le retrait définitif du capteur et rétablit les valeurs par
défaut des paramètres de configuration du transmetteur
pour l'entrée de capteur.
• Carte d'archivage : affiche l'état de la carte SD et permet
à l'opérateur de mettre la carte en ligne ou hors ligne.
• Autodéfilement (activé dans les pages Opérateur
uniquement) : affiche les pages Opérateur de façon
séquentielle lorsque plusieurs capteurs sont installés.
• Entrer configuration (activé sur toutes les pages) :
permet d'entrer les paramètres de Configuration via
l'écran Niveau d'accès – voir page 26 pour les niveaux
d'accès et les options de sécurité des mots de passe.
A sont accessibles à partir
B .
C .
C (sous ETAL).
In Configuration
CAL
D .
D
C
