A B B M E A S U R E M E N T & A N A LY T I C S | I N S T R U C T I O N S D E M I S E E N S E R V I C E | C I/AW T4 2 0 - F R R É V. E

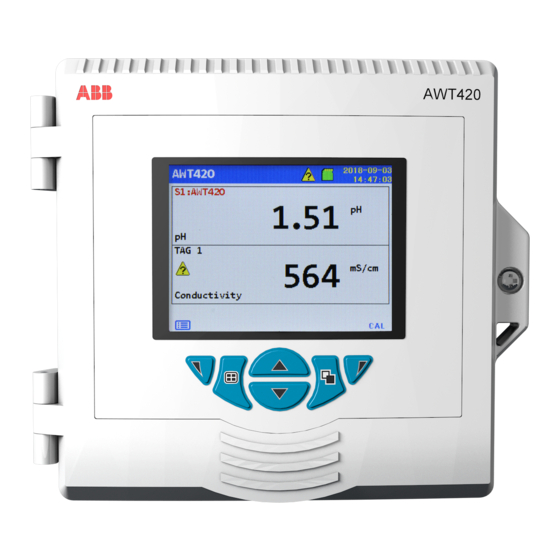

AWT420
Transmetteur 4 fils universel à double entrée
Introduction
L'AWT420 est un transmetteur 4 fils universel à
—
double entrée, convenant à la mesure et au contrôle
Transmetteur AWT420
4 fils universel à
d'un large éventail de paramètres, notamment le pH,
double entrée
l'ORP, la conductivité, la turbidité / les solides en
suspension et l'oxygène dissous.
L'AWT420 prend en charge les capteurs numériques
classiques analogiques et avancés EZLink.
Les présentes instructions de mise en service
fournissent les procédures d'installation du
transmetteur AWT420 pour une utilisation en zones
non dangereuses.
Pour plus d'informations sur le transmetteur
AWT420 pour une utilisation en zones dangereuses,
reportez-vous à INF/ANAINST/012-EN.
Pour obtenir des informations sur les capteurs
(procédures d'installation, de mise en service,
d'exploitation et de maintenance), reportez-vous
au manuel correspondant.
Measurement made easy
Pour plus d'informations
D'autres publications sur le transmetteur AWT420
peuvent être téléchargées gratuitement sur :
www.abb.com/measurement
ou en scannant ce code :
Les liens et les numéros de référence pour les
publications du transmetteur sont également
indiqués ci-dessous :
Transmetteur AWT420 – Fiche technique
Transmetteur AWT420 -
Mode d'emploi
Transmetteur AWT420 -
Informations relatives aux zones
dangereuses
Transmetteur AWT420 -
Supplément aux communications HART
Transmetteur AWT420 -
Supplément aux communications
HART FDS
Transmetteur AWT420 -
Supplément aux communications
PROFIBUS
Transmetteur AWT420 -
Supplément aux communications
MODBUS
Transmetteur AWT420 -
Supplément aux communications
Ethernet
Rechercher ou cliquer sur :
DS/AWT420-FR
OI/AWT420-FR
INF/ANAINST/012-EN
COM/AWT420/
HART-EN
COM/AWT420/
HART/FDS-EN
COM/AWT420/
PROFIBUS-EN
COM/AWT420/
MODBUS-EN
COM/AWT420/
ETHERNET-EN

Publicité

Table des Matières
loading

Manuels Connexes pour ABB AWT420

Sommaire des Matières pour ABB AWT420

  • Page 1 Transmetteur 4 fils universel à double entrée Measurement made easy Introduction Pour plus d’informations L’AWT420 est un transmetteur 4 fils universel à D’autres publications sur le transmetteur AWT420 — double entrée, convenant à la mesure et au contrôle peuvent être téléchargées gratuitement sur : Transmetteur AWT420 4 fils universel à...
