A B B M E A S U R E M E N T & A N A LY T I C S | I N S T R U C T I O N S D E M I S E E N S E R V I C E | C I/AW T 2 1 0 - F R R É V. H

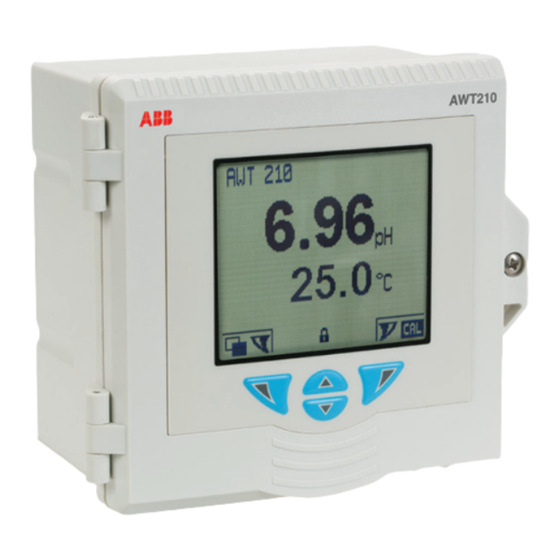

AWT210
Transmetteur pION pH/ORP, conductivité à 2 fils
Introduction
—
Transmetteur à 2 fils
Ces instructions de mise en service fournissent des
AWT210
informations de base sur l'installation, l'opération
et le logiciel pour le transmetteur à 2 fils AWT210.
Le transmetteur est entièrement compatible avec
la gamme d'électrodes d'ABB analog pH et redox
(ORP) ainsi qu'avec la gamme d'ABB de capteurs
toroïdaux, à 2 électrodes et 4 électrodes et les
capteurs EZLink digital pH et redox (ORP).
Le transmetteur dispose d'une reconnaissance
automatique du capteur de température pour
les RTD Pt100, Pt1000 et 3k Balco dans des
configurations à 2 ou 3 fils.
Le transmetteur AWT210 est disponible dans une
sortie traditionnelle allant de 4 à 20 mA ou avec
des communications numériques avancées via
FOUNDATION Fieldbus (FF), PROFIBUS PA (PA)
ou HART.
Le transmetteur est équipé d'un écran LCD utilisé
pour afficher les données de traitement actuelles.
4 clés sous l'affichage permettent de configurer
le transmetteur localement.
Measurement made easy
Pour plus d'informations
D'autres publications sur le transmetteur AWT210
peuvent être téléchargées gratuitement sur :
www.abb.com/measurement
ou en scannant ce code :
Les liens et les numéros de référence pour les
publications du transmetteur sont également
indiqués ci-dessous :
Transmetteur AWT210 – Fiche technique
Transmetteur AWT210 –
Mode d'emploi
Transmetteur AWT210 –
Supplément aux communications HART
Transmetteur AWT210 –
Supplément aux communications HART FDS
Transmetteur AWT210 –
Supplément aux communications PROFIBUS
Transmetteur AWT210 –
Supplément aux communications FIELDBUS
Rechercher ou cliquer sur :
DS/AWT210-EN
OI/AWT210-EN
COM/AWT210/
HART-EN
COM/AWT210/
HART/FDS-EN
COM/AWT210/
PROFIBUS-EN
COM/AWT210/
FIELDBUS-EN
