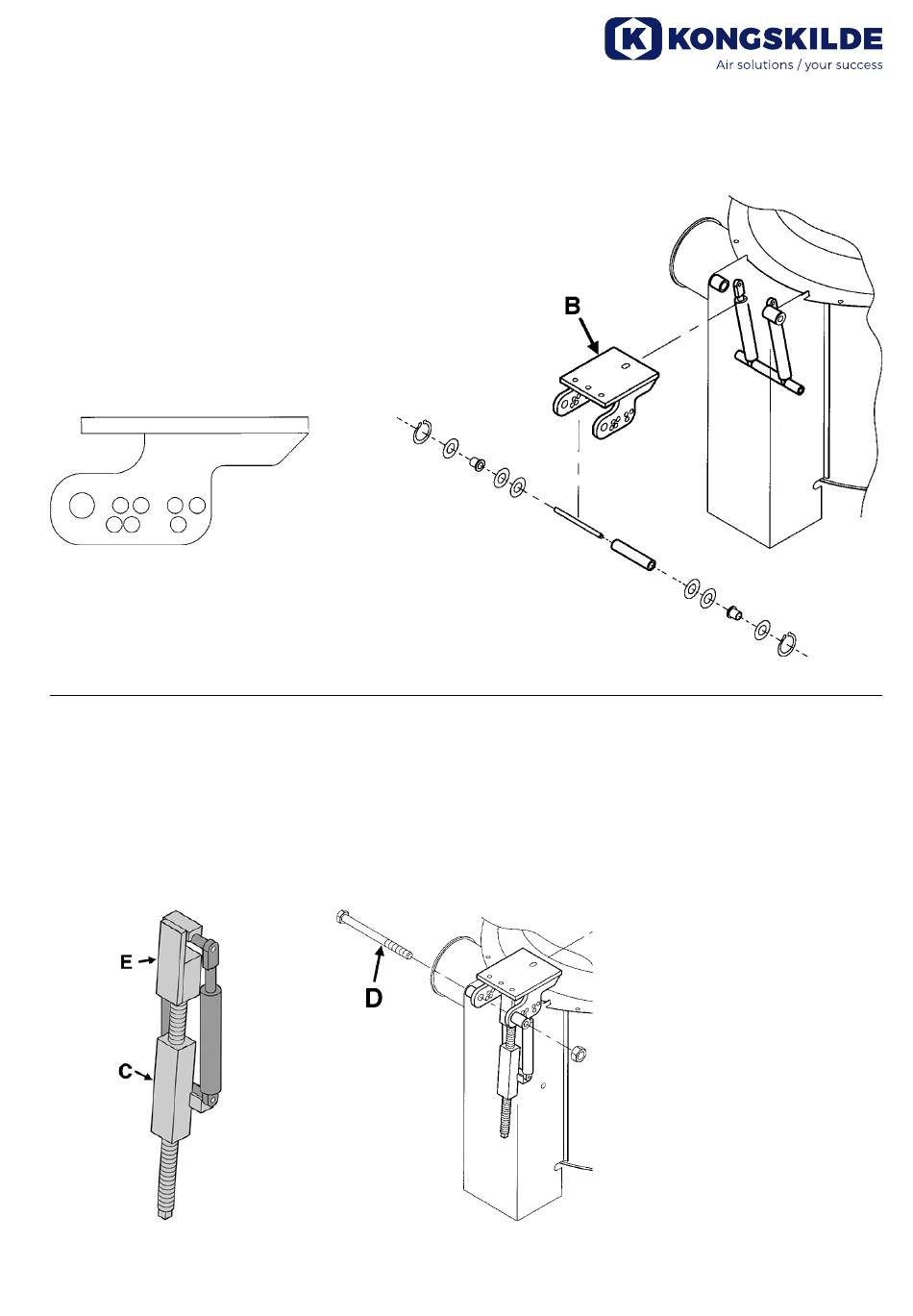

2. Monteer het scharnier (B) op
de twee gascylinders. Daar de
hefkracht van de gascylinders
moet passen bij de betreffende
grootte van de motor, moet de
afstand van het draaipunt tot
het bevestigingspunt van de
cylinders aangepast worden
aan het gewicht van de motor.
Hieronder is aangegeven welke
bevestigingspunten passen bij
de verschillend grote motoren.
A B C D
E F G
A -
B - 2,2 kW (3 pk)
B - 3,7 kW (5 pk)
3. Om het scharnier op de Multie-
vacuator te kunnen monteren
moeten de gascylinders met
grote kracht worden samenge-
drukt. Daarom is het nodig om
speciaal gereedschap (C) te
gebruiken om de gascylinders
te monteren / af te monter
C - 5,5 kW (7,5 pk) - 60 Hz
D - 7,5 kW (10 pk) - 60 Hz
E - 1,5 kW (2 pk)
F - 3,0 kW (4 pk)
G - 5,5 kW (7,5 pk) - 50 Hz
- 60 Hz
- 60 Hz
Monteer het speciale gereedschap
op de twee gascylinders zoals
getoond en gebruik de spil van het
gereedschap om de gascylinders
samen te drukken, zodat de bout
(D)
gemonteerd kan worden. Om het
scharnier op zijn plaats te krijgen is
- 50 Hz
- 50 Hz
het noodzakelijk om het scharnier
iets omhoog te kantelen, terwijl ge-
lijktijdig de cylinders samengedrukt
worden.
Let op dat het beslag (E) op het
speciale gereedschap respectie-
velijk naar binnen of naar buiten
moet keren, afhankelijk van het
bevestigingspunt dat gebruikt moet
worden, anders is het niet mogelijk
om het speciale gereedschap af te
monteren als het scharnier op zijn
plaats zit.
De blazer kan nu op het scharnier
worden gemonteerd.
Het afmonteren van gascylinders
Het afmonteren van de gascylin-
ders gebeurt in omgekeerde volgor-
de van de bovenstaande beschrij-
ving.
