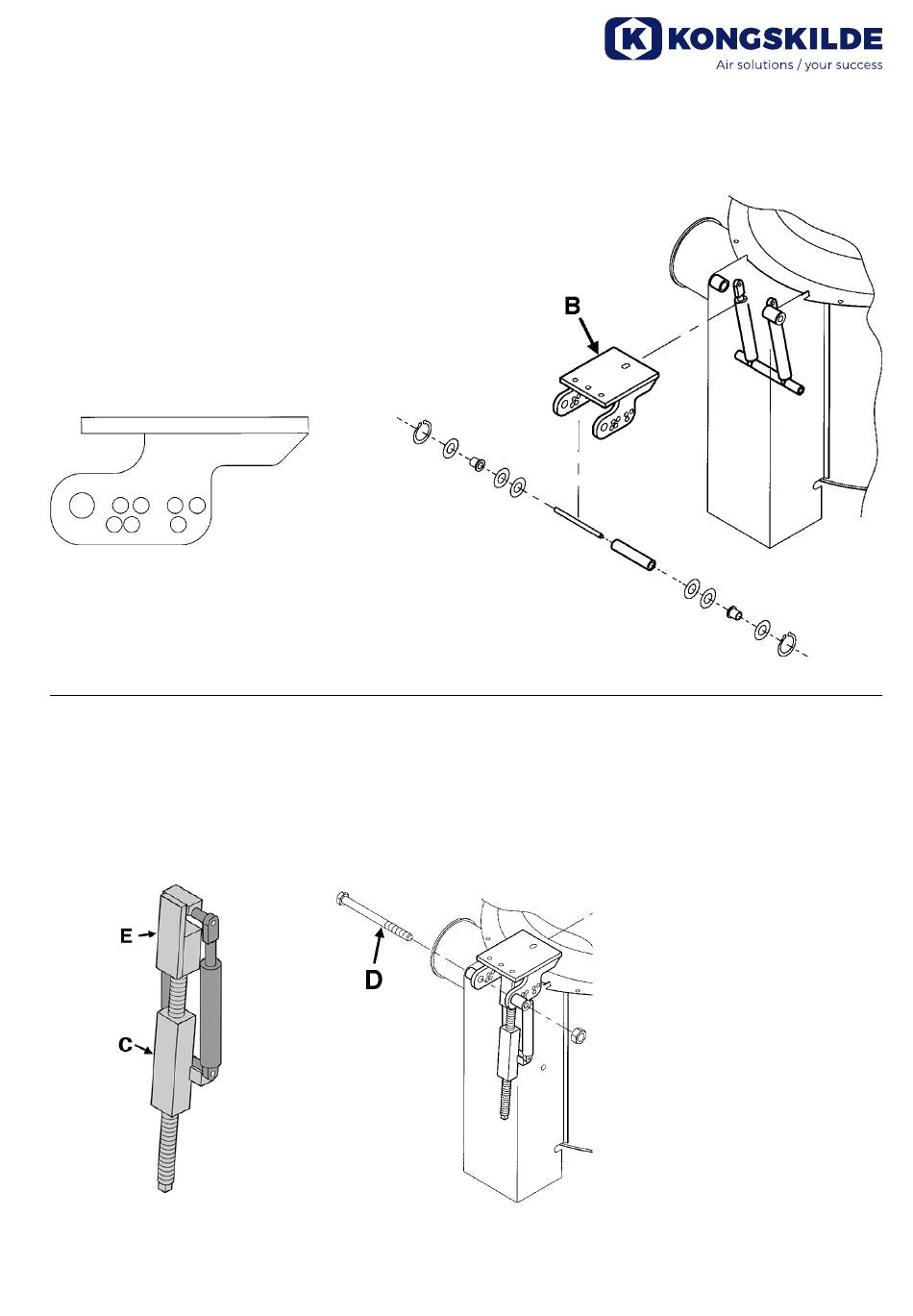

2. Monter hængslet (B) på de to
gascylindre. For at gascylin-
drenes løftekraft skal passe
til den pågældende størrelse
motor, skal afstanden fra om-
drejningspunktet til cylindrenes
befæstigelsespunkt afpasses
efter motorens vægt. Nedenfor
er angivet hvilke befæstigel-
sespunkter, som passer til de
forskellige størrelser motorer.
A B C D
E F G
A -
B - 2,2 kW (3 hk)
B - 3,7 kW (5 hk)
3. For at kunne montere hæng-
slet på Multievacuator´en skal
gascylindrene trykkes sammen
med stor kraft. Det er derfor
nødvendigt at bruge et spe-
cialværktøj (C) til at montere /
afmontere gascylindrene.
C - 5,5 kW (7,5 hk) - 60 Hz
D - 7,5 kW (10 hk) - 60 Hz
E - 1,5 kW (2 hk)
F - 3,0 kW (4 hk)
G - 5,5 kW (7,5 hk) - 50 Hz
- 60 Hz
- 60 Hz
Monter specialværktøjet på de to
gascylindre som vist og brug værk-
tøjets spindel til at trykke gascylin-
drene sammen, så bolten (D)
kan monteres. For at få hængslet
på plads er det nødvendigt at vippe
- 50 Hz
- 50 Hz
hængslet lidt opad, samtidig med at
cylindrene trykkes sammen.
Bemærk at beslaget (E) på special-
værktøjet skal vende henholdsvis
indad eller udad afhængig af hvil-
ket befæstigelsespunkt, som skal
anvendes, ellers er det ikke muligt
at afmontere specialværktøjet, når
hængslet er kommet på plads.
Blæseren kan nu monteres på
hængslet.
Afmontering af gascylindre
Afmontering af gascylindrene fore-
tages i modsat rækkefølge af her
beskrevet.
