d) Test de diodes
Assurez-vous que tous les éléments de circuit, tous les circuits, composants à mesurer et autres
objets de mesure sont bien hors tension.
- Allumez le DMM et sélectionnez la plage de mesure
- E nfichez les câbles de mesure noirs dans la douille COM (5) et le câble de mesure rouge dans la douille mA/Ω (7)
- Assurez-vous de la continuité des câbles de mesure en reliant leurs deux pointes de mesure. Une valeur d'env.
0 V devra donc ensuite s'afficher. La tension à vide s'élève à env. 3 V.

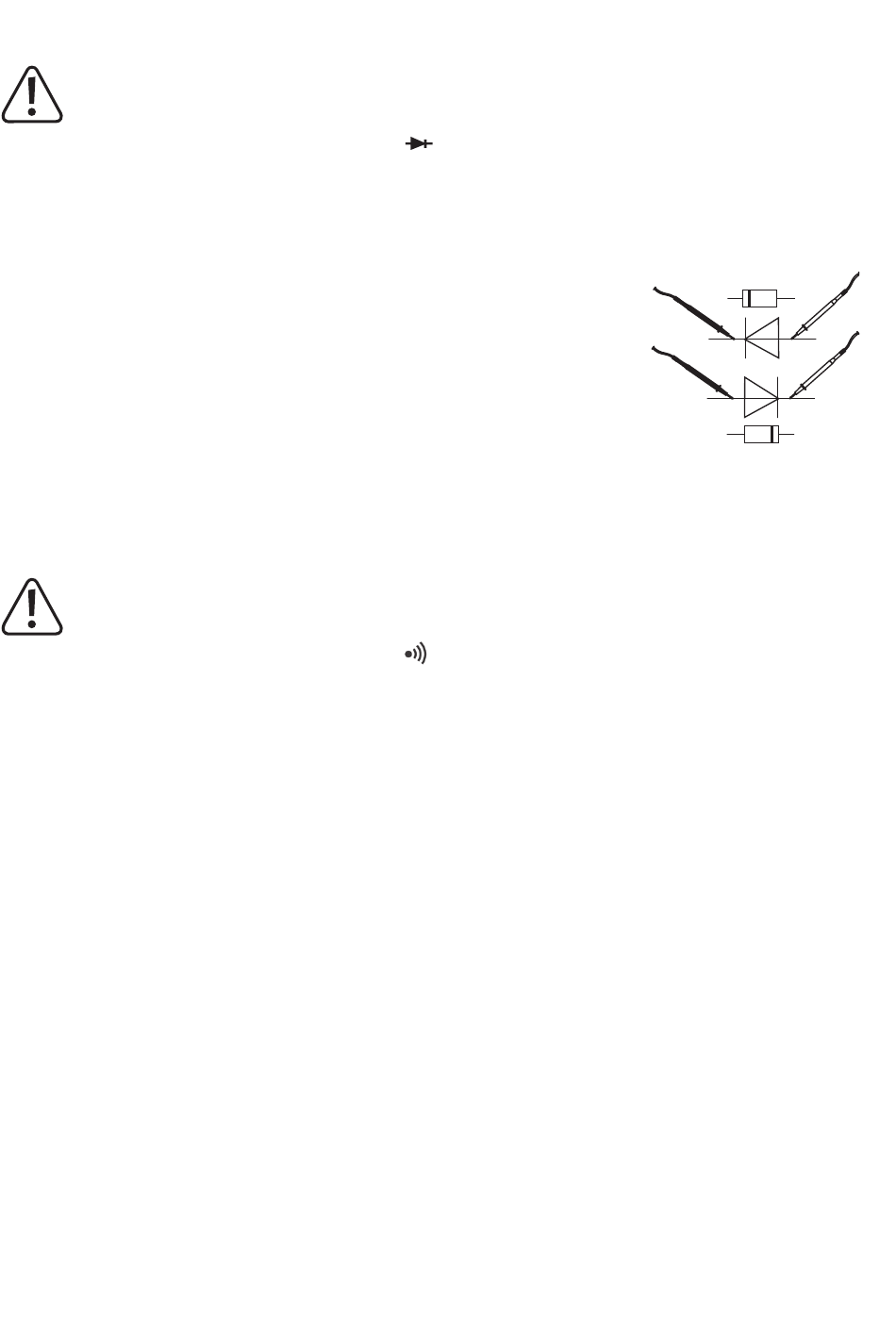

- R eliez les deux pointes de mesure à l'objet à mesurer (diode).
- Lorsque le symbole pour « Surcharge » est visible, soit la diode est mesurée en
sens inverse soit elle est défectueuse (interruption). Effectuez une mesure contraire
en guise de test. Le câble de mesure rouge identifie le pôle positif (anode) et le
câble de mesure noire le pôle négatif (cathode). Une diode au silicium présente une
tension de conduction d'env. 0,5 à 0,8 V.
- La mesure effectuée, retirez les câbles de mesure de l'objet à mesurer et éteignez
le DMM à l'aide de l'interrupteur « POWER » (3).
e) Contrôle de continuité
Assurez-vous que tous les éléments de circuit, tous les circuits, composants à mesurer et autres
objets de mesure sont bien hors tension.
- Allumez le DMM et sélectionnez la plage de mesure
- E nfichez les câbles de mesure noirs dans la douille COM (5) et le câble de mesure rouge dans la douille mA/Ω (7)
- Une valeur mesurée inférieure à 10 ohms est détectée comme étant une valeur de continuité, un bip sonore
permanent retentit.
- D ès que le symbole de « Surcharge » s'affiche sur l'écran, cela signifie que vous avez dépassé la plage de
mesure ou que le circuit de mesure est interrompu.
- La mesure effectuée, retirez les câbles de mesure de l'objet à mesurer et éteignez le DMM à l'aide de l'interrup-
teur « POWER » (3).
