Installation électrique
AVIS!
INCAPABLE DE DÉMARRER
Le variateur de fréquence ne peut pas fonctionner sans
signal à la borne 27 à moins que la borne 27 ne soit
reprogrammée.
4.8.4 Commande de frein mécanique
Dans les applications de levage/abaissement, il est
nécessaire de commander un frein électromécanique.
•
Contrôler le frein à l'aide d'une sortie relais ou
d'une sortie digitale (borne 27).
•
La sortie doit rester fermée (hors tension)
pendant tout le temps où le variateur de
fréquence n'est pas capable de maintenir le
moteur en veille, p. ex. à cause d'une charge trop
lourde.
•
Sélectionner [32] Ctrl frein mécanique dans le
groupe de paramètres 5-4* Relais pour les
applications dotées d'un frein électromécanique.
•
Le frein est relâché lorsque le courant du moteur
dépasse la valeur réglée au
paramétre 2-20 Activation courant frein..
•
Le frein est serré lorsque la fréquence de sortie
est inférieure à la fréquence définie au
paramétre 2-22 Activation vit. Frein[Hz] et
seulement si le variateur de fréquence exécute un
ordre d'arrêt.
Si le variateur de fréquence est en mode alarme ou en
situation de surtension, le frein mécanique se ferme
immédiatement.
Le variateur de fréquence n'est pas un dispositif de
sécurité. Il incombe au concepteur du système d'intégrer
des dispositifs de sécurité conformément aux réglemen-
tations nationales relatives aux grues et aux systèmes de
levage.
MG07A304
Manuel d'utilisation
L1(N) L2(L)
U

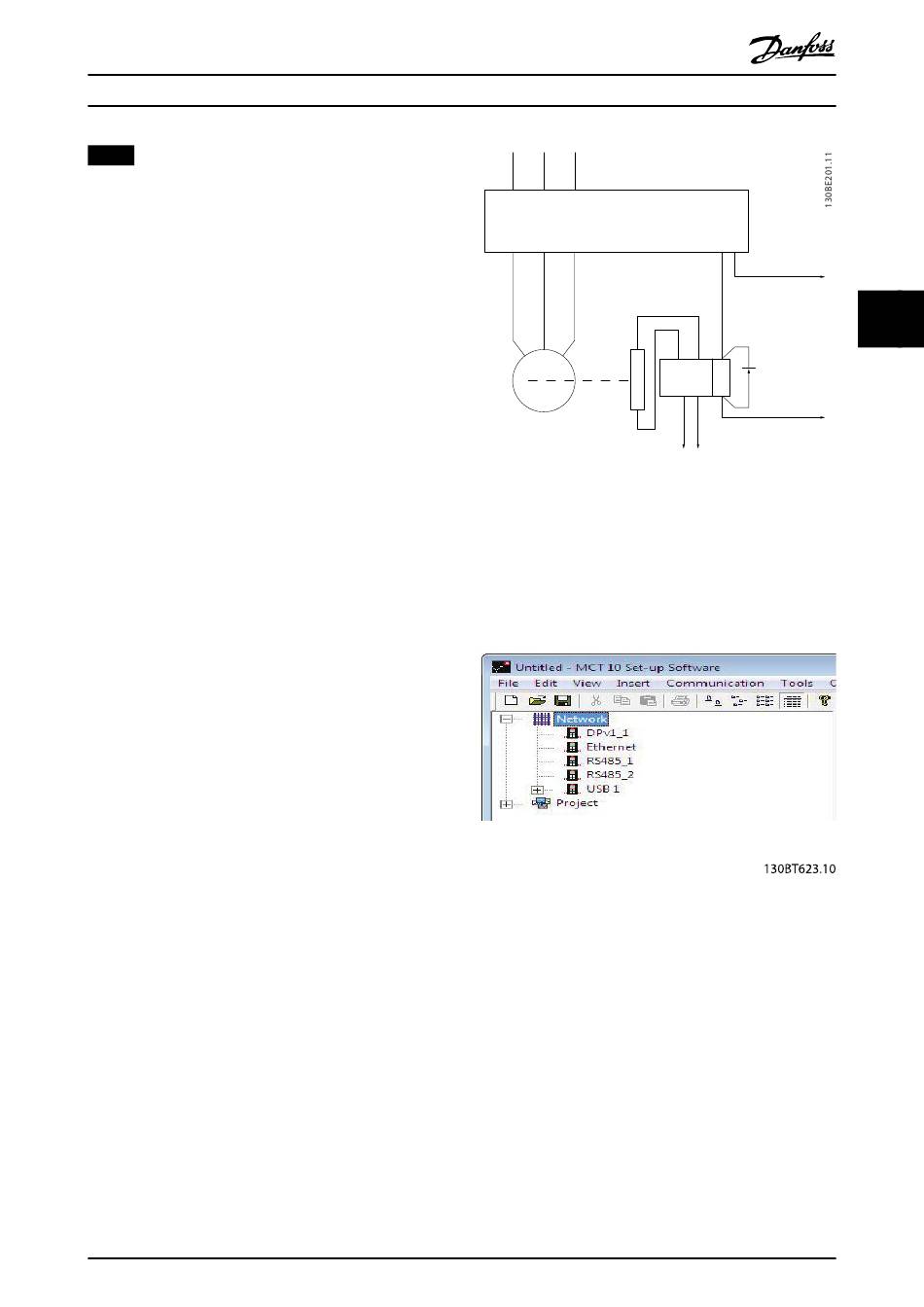

Illustration 4.11 Connexion du frein mécanique au variateur de
fréquence
4.8.5 Communication de données par USB
Illustration 4.12 Liste de bus réseau
Lorsque le câble USB est débranché, le variateur de
fréquence connecté par le port USB est supprimé de la
liste de bus Réseau.
Danfoss A/S © 06/2016 Tous droits réservés.
L3
Frequency converter
Output
V W
02
Mechanical
brake
Output
contactor
input
Motor Shaft
Brake power circuit
380 V AC
relay
01
Command circuit
4
220 V AC
A1
Freewheeling
diode
A2
21
