Nebezpečí úrazu způsobeného
vertikutační jednotkou!
Nikdy nenechávejte bez dozoru ani stroj,
který je vyřazen z provozu. Zajistěte
uskladnění stroje a řezných nožů tak, aby
byly mimo dosah dětí.

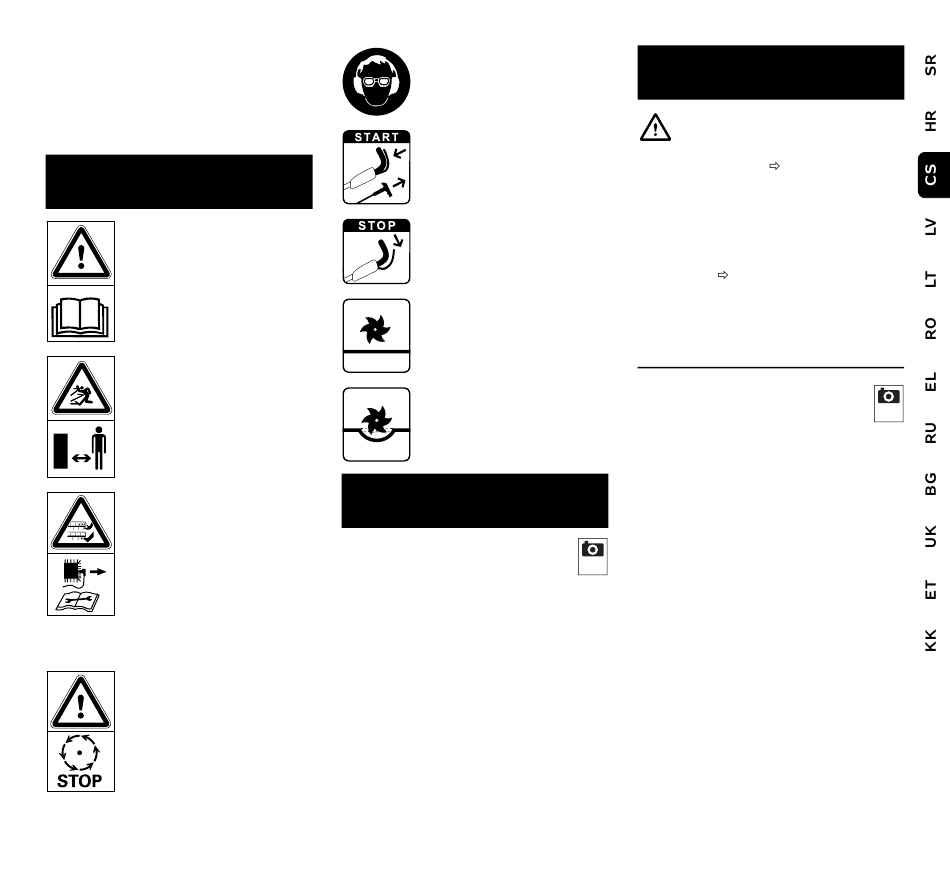

5. Popis symbolů
Pozor!
Před uvedením stroje do
provozu si přečtěte návod k
použití.
Nebezpečí úrazu!
Zabraňte přístupu třetích
osob do pracovní zóny.
Nebezpečí úrazu!
Pozor, ostré pracovní
nářadí. – Nepořežte si prsty
na rukou a nohou. – Po
vypnutí spalovacího motoru
řezné ústrojí ještě několik
vteřin rotuje setrvačností. –
Před zahájením údržby
stáhněte nástrčku
zapalovací svíčky.
Nebezpečí úrazu!
Pozor, řezné nástroje mají
doběh.
0478 670 9907 A - CS
Používejte chrániče sluchu.
Noste ochranné brýle.
Spusťte spalovací motor.
Vypněte spalovací motor.
Vertikutační jednotka
v transportní poloze
Vertikutační jednotka
v pracovní poloze
6. Rozsah dodávky
Poz. Název
A Základní stroj
B Šroub s plochou kulovou
hlavou s vedením kabelu
C Křídlová matice
D Příchytka kabelu
−
Návod k použití
−
Návod k použití
spalovacího motoru
7. Příprava stroje k provozu
Nebezpečí úrazu!
Dodržujte bezpečnostní upozornění
uvedená v kapitole „Pro vaši
bezpečnost". (
Při vytahování prořezávače z obalu
dodržujte pokyny uvedené
v kapitole „Transportování stroje".
Používejte především rukavice
a vyhněte se kontaktu s řeznými
noži. ( 4.4)
● Při všech popsaných pracích musí být
stroj postaven na rovném a pevném
podkladu.
7.1 Montáž vodicího držadla
Montáž horního dílu vodicího
držadla:
● Horní díl vodicího držadla (1) nasaďte
na oba spodní díly vodicího držadla.
● Šrouby s plochou kulovou hlavou
s vedením kabelu (B) prostrčte otvory
zevnitř směrem ven a pevně dotáhněte
pomocí křídlových matic (C).
2
● Lanko zastavení motoru (2) zavěste
ks podle obrázku na pravé straně vedení
kabelu (3) a lanko vertikutační
1
jednotky (4) na levé straně vedení
kabelu (5).
2
Montáž příchytek kabelu:
2
2 ● První příchytku kabelu (D) namontujte
na horní díl vodicího držadla.
1
Vzdálenost mezi příchytkou kabelu
a spínačem:
1
25 - 27 cm
4.)
3
