DRQD-...

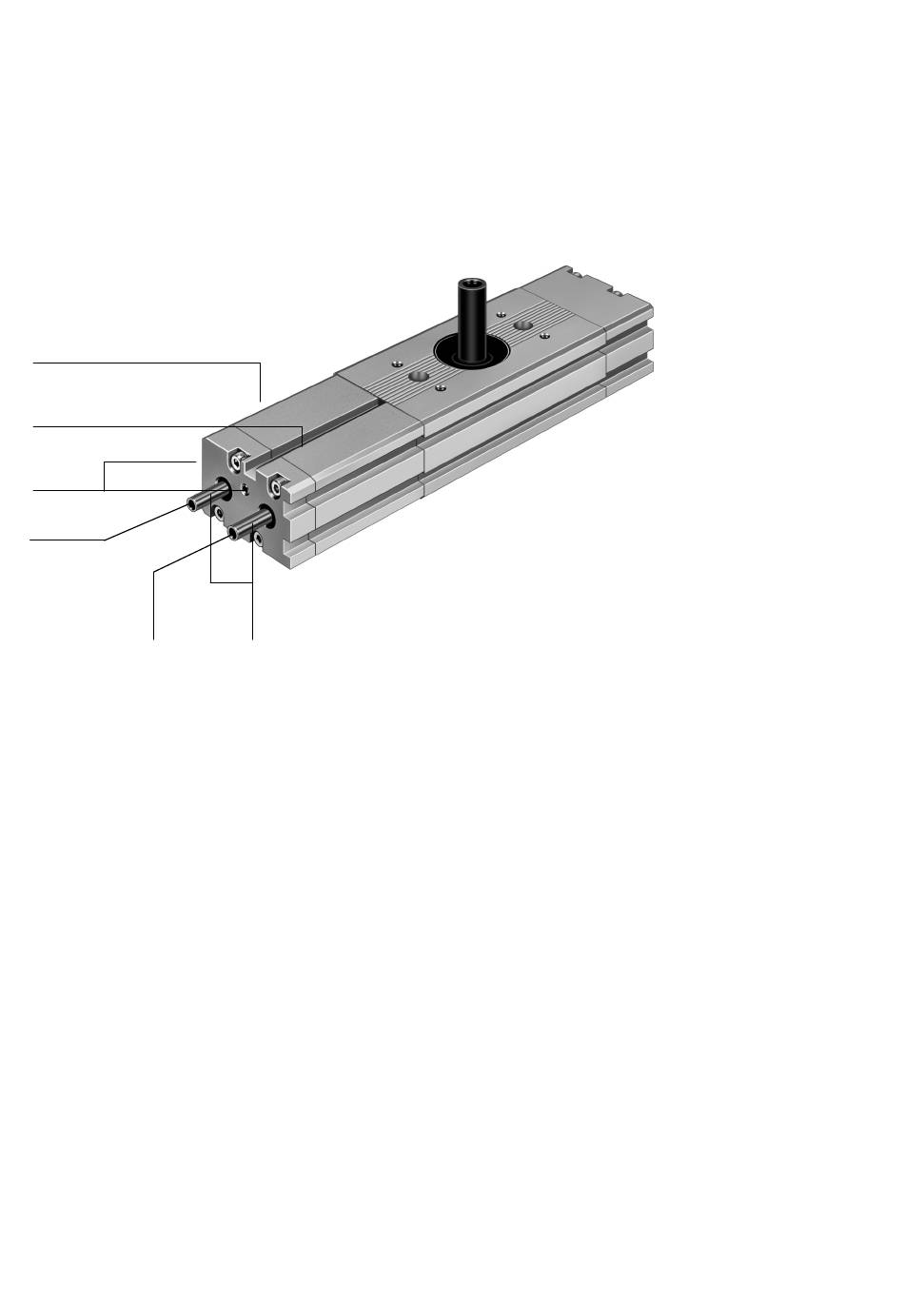

Module de position médiane DRQD-...-Z1 (pas pour DRQD-...-P1J) :
bJ
aI
aH
aG
aF
aE
Tiges de piston (creuses)
aF
Six pans creux pour le réglage de la position médiane (cachée à l'intérieur de la tige
de piston creuse)
aG
Six pans creux visible (ne doit pas être ajustée – dommage fonctionnel)
aH
Raccord d'alimentation pour module de position médiane (autre raccord avec bou­
chon d'obturation)
aI
Rainure pour capteur de proximité pour détecter la position médiane
bJ
Orifice d'échappement pour module de position médiane (caché ; ne doit pas être
découvert ou exposé à la poussière)
Fig. 3
6
aE
