!6 Touche [-/DEC]
Lors du réglage des paramètres, cette touche permet de diminuer
la valeur située à l'emplacement du curseur. La valeur sélectionnée
peut également être diminuée par unités de 10 en maintenant la
touche [SHIFT] enfoncée tout en appuyant sur la touche [-/DEC]
ou en maintenant la touche [-/DEC] enfoncée tout en appuyant sur
la touche [+/INC].
■

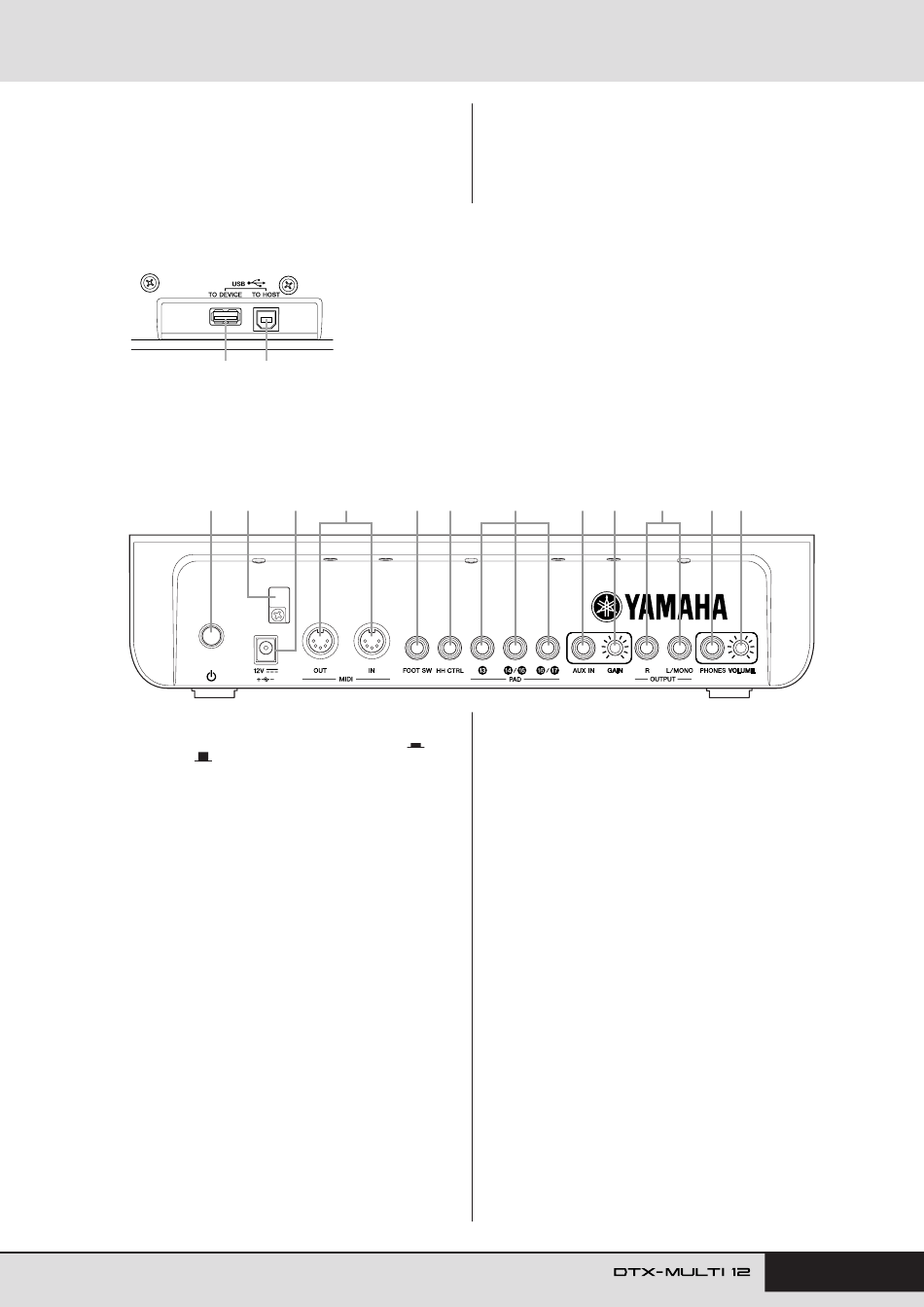

Panneau latéral
!8 !9
■
Panneau arrière
@0 @1
@0 Interrupteur
F F
F F (Marche/Arrêt)
Cet interrupteur permet de mettre le DTX-MULTI 12 sous (
et hors tension ( ).
@1 Serre-câble
Faites passer le cordon de l'adaptateur secteur dans le serre-câble
pour éviter qu'il ne se débranche accidentellement en cours
d'utilisation.
@2 Borne DC IN (Entrée CC)
Branchez le cordon d'alimentation de l'adaptateur secteur (fourni)
dans cette borne.
@3 Connecteurs MIDI IN/OUT (Entrée/Sortie MIDI)
Le connecteur MIDI IN permet de recevoir des données de
commande ou de performance provenant d'un autre périphérique
MIDI, tel qu'un séquenceur externe, via un câble MIDI. Avec ce type
de connexion, vous pouvez activer le générateur de sons interne
et contrôler un large éventail de paramètres au moyen d'un autre
périphérique MIDI. Le connecteur MIDI OUT permet quant à lui
d'envoyer des données de performance de cet instrument vers
d'autres périphériques sous la forme de messages MIDI.
@4 Prise FOOT SW (Sélecteur au pied)
La prise Foot Switch permet de connecter un sélecteur au pied
(FC4, FC5, FC7, etc.) ou un contrôleur de charleston (HH65, etc.)
en option au DTX-MULTI 12.
@5 Prise HI-HAT CONTROL (Contrôleur de charleston)
Cette prise permet de connecter un contrôleur de charleston
(HH65, etc.) en option.
!8 Port USB TO DEVICE
Ce port permet de brancher un périphérique de stockage USB (lecteur flash ou disque dur
externe, par exemple) soit directement, soit par l'intermédiaire d'un câble USB. Avec ce type
de connexion, vous pouvez enregistrer les données créées sur le DTX-MULTI 12 sur le
périphérique de stockage USB et importer des paramètres, des fichiers audio et d'autres
données similaires.
!9 Port USB TO HOST
Ce port permet de raccorder le DTX-MULTI 12 à un ordinateur par le biais d'un câble USB.
Avec ce type de connexion, vous pouvez échanger des données MIDI entre l'instrument
et votre ordinateur.
@2 @3 @4 @5
)
Noms et fonctions des composants
!7 Touche [+/INC]
Lors du réglage des paramètres, cette touche permet d'augmenter
la valeur située à l'emplacement du curseur. La valeur sélectionnée
peut également être augmentée par unités de 10 en maintenant
la touche [SHIFT] enfoncée tout en appuyant sur la touche [+/INC]
ou en maintenant la touche [+/INC] enfoncée tout en appuyant sur
la touche [-/DEC].
@6 @7 @8 @9
@6 Prises PAD ( !3 à !7 )
Ces prises d'entrée de déclenchement permettent de connecter des
pads en option. La prise PAD !3 est compatible avec les types mono
et stéréo (à deux et trois zones), tandis que les prises PAD !4 / !5
et PAD !6 / !7 acceptent des pads de sortie mono standard
(reportez-vous à la page 30).
@7 Prise AUX IN (Entrée auxiliaire)
Cette prise jack stéréo standard permet de recevoir des signaux
audio externes. Vous pouvez notamment y connecter un lecteur MP3
ou un lecteur de CD pour jouer sur vos airs préférés.
@8 Bouton GAIN
Ce bouton permet d'ajuster le niveau de gain des signaux audio
entrants au niveau de la prise AUX IN. Cet ajustement peut s'avérer
nécessaire dans la mesure où les périphériques audio externes
émettent les signaux dans une gamme étendue de volumes. Tournez
le bouton dans le sens des aiguilles d'une montre pour augmenter
la valeur du gain et dans le sens contraire pour la diminuer.
@9 Prises OUTPUT L/MONO et R (Sortie G/Mono et D)
Ces prises sont utilisées pour émettre des mixages stéréo
de niveau de ligne. Vous pouvez par exemple connecter ces
différentes prises aux entrées gauche et droite d'une console
de mixage ou d'un amplificateur stéréo externe à l'aide de
câbles audio mono, par exemple. Pour une sortie mono,
utilisez uniquement la prise L/MONO.
#0 Prise PHONES (Casque)
Cette prise audio standard permet de connecter un casque stéréo.
#1 Bouton VOLUME
Ce bouton permet de régler le niveau de la sortie audio de la prise
PHONES. Tournez le bouton dans le sens des aiguilles d'une montre
pour augmenter le volume et dans le sens contraire pour le diminuer.
#0 #1
