Mise en service
7.3 Configuration dans "PVM ControlBox Config"
7.3.7.4
Communication
Sélectionnez le type d'interface via la commande de menu "Communication".
Les options disponibles sont "Ethernet" et "RS485".
Ethernet
Si vous configurez une interface Ethernet, vous devez procéder aux réglages IP (adresse IP,
masque de sous-réseau et passerelle standard du ControlBox) ou les modifier.
Les réglages par défaut du SINVERT PVM ControlBox (définis à la livraison) sont les
suivants :
● Adresse IP : 192.168.0.123 (à partir du firmware 4.5 : 192.168.130.20)
● Masque de sous-réseau : 255.255.255.0
● Passerelle standard : 192.168.0.1
Figure 7-12
RS485
Si vous configurez une interface RS485, vous devez sélectionner la vitesse de transmission
du ControlBox. Le réglage par défaut de la vitesse de transmission est de 57600 Bd. Il est
recommandé d'utiliser la vitesse de transmission réglée par défaut.
Remarque
Vérifiez que les vitesses de transmission réglées sur le SINVERT PVM ControlBox et sur le
PVM sont identiques.
Figure 7-13
● Le bus A correspond au connecteur X15 du ControlBox.
● Le bus B correspond au connecteur X77 du ControlBox.
Nous recommandons une vitesse de transmission de 57600 Bd pour les deux interfaces.
Enregistrez les modifications pour les valider.
50

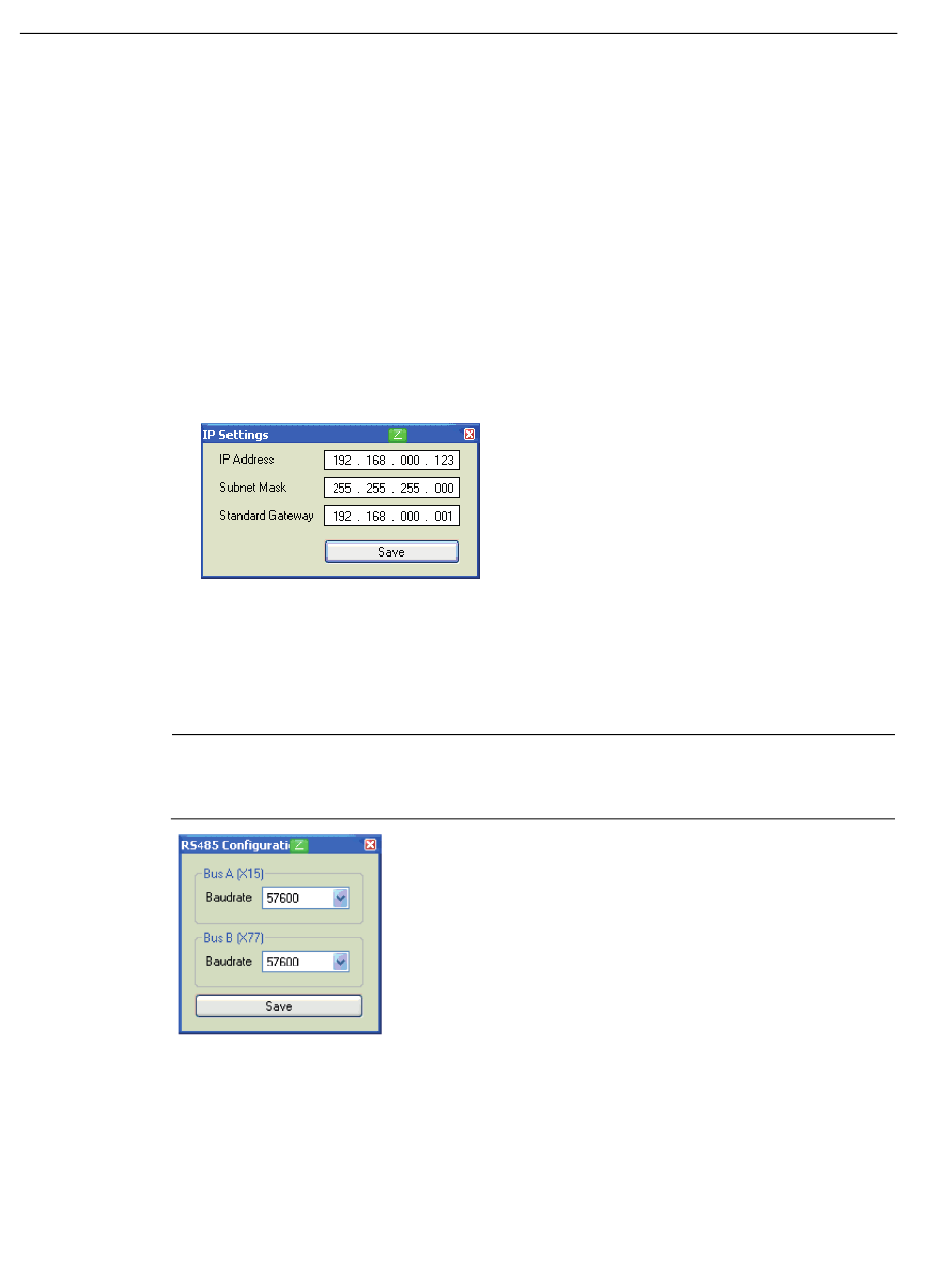

Réglages IP du ControlBox
Configuration RS485 du ControlBox
SINVERT PVM ControlBox
Instructions de service, 03/2013, A5E02963999D/002
