4

Montage

4.1 Montage der Bremsscheibe

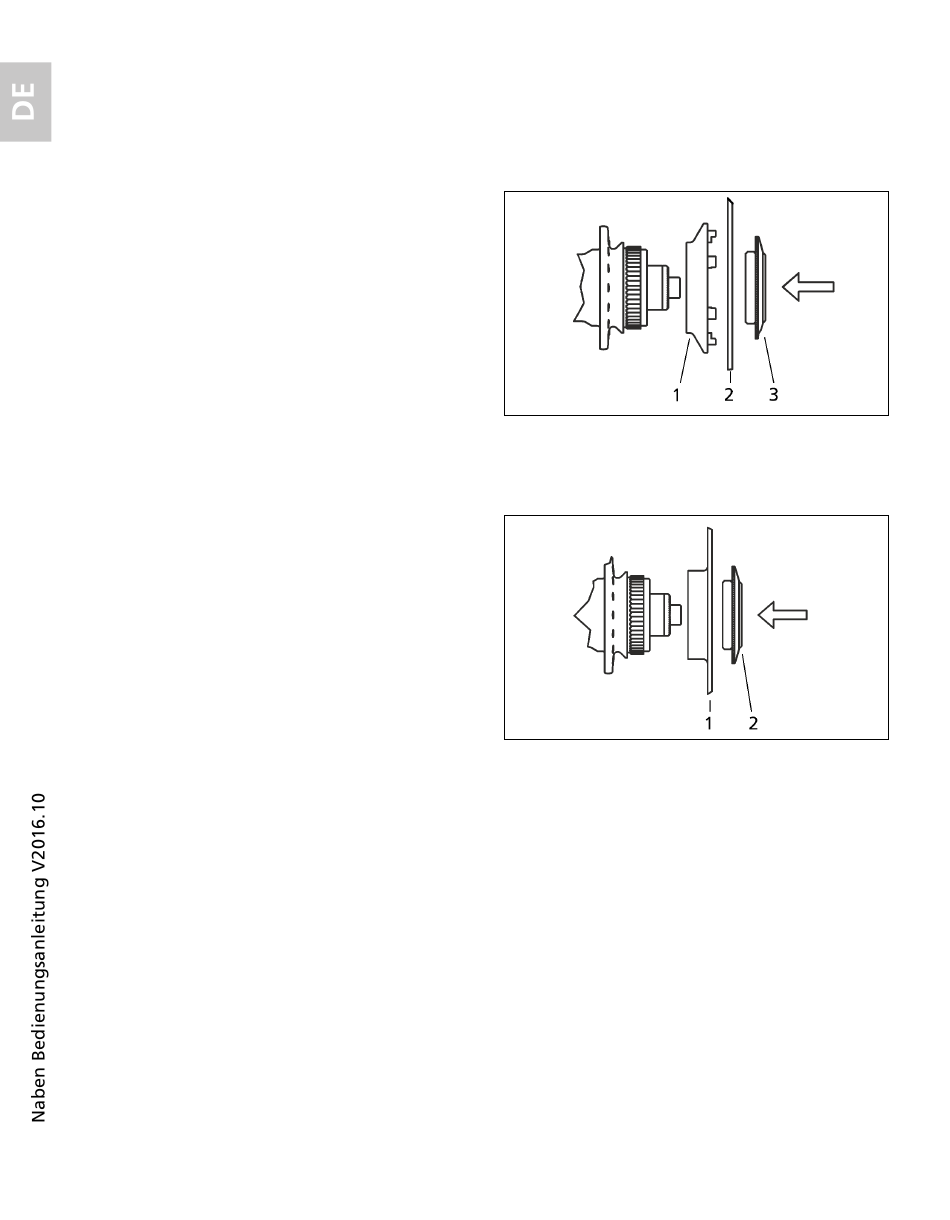

Verwendung einer 6-Loch Bremsscheibe an einer Center Lock
1. Bremsscheibenaufnahme, Center Lock
Adapter und Bremsscheibe reinigen.
2. Angefaste Seite des Grundkörpers (1) auf die
Verzahnung der Center Lock Aufnahme
aufschieben.
3. Bohrungen der 6-Loch Bremsscheibe (2) auf
die Stifte des Grundkörpers (1) aufschieben.
4. Lockring (3) mit geeignetem Werkzeug
anschrauben und mit einem
Anzugsdrehmoment von 40 Nm anziehen.
5. Nach Erstmontage: Anzugsdrehmoment des Lockrings (3) nach ca. 20 km prüfen.
Verwendung einer Center Lock
1. Bremsscheibenaufnahme und Bremsscheibe
reinigen.
2. Bremsscheibe (1) auf die Verzahnung der
Center Lock Aufnahme an der Nabe schieben.
3. Lockring (2) mit geeignetem Werkzeug
anschrauben und mit einem
Anzugsdrehmoment von 40 Nm anziehen.
4. Nach Erstmontage: Anzugsdrehmoment des
Lockrings (2) nach ca. 20 km prüfen.
Verwendung einer 6-Loch Bremsscheibe an einer 6-Loch Nabe
1. Bremsscheibenaufnahme und Bremsscheibe reinigen.
2. Bremsscheibe gemäss Angaben des Herstellers anbringen. Es müssen die originalen
Schrauben des Bremsscheibenherstellers verwendet werden.
4.2 Montage der Kassette
1. Rotoroberfläche reinigen. Aluminium-Rotoren sollten nicht gefettet werden. Stahl-Rotoren
hingegen müssen gefettet werden.
2. Kassette reinigen.
Es darf sich kein Schmutz zwischen den einzelnen Ritzeln der Kassette befinden.
3. Kassette gemäss Herstellerangaben montieren.
4. Lockring mit 40 Nm anziehen.
2
®
Bremsscheibe an einer Center Lock
®
Nabe
®
Nabe
