38
Lorsque le commutateur est en position « mis à la terre », le DFE
liaison CC (2), l'INU (3) et le filtre de sortie (4) du variateur sont connectés
au bus de masse PE
1
5

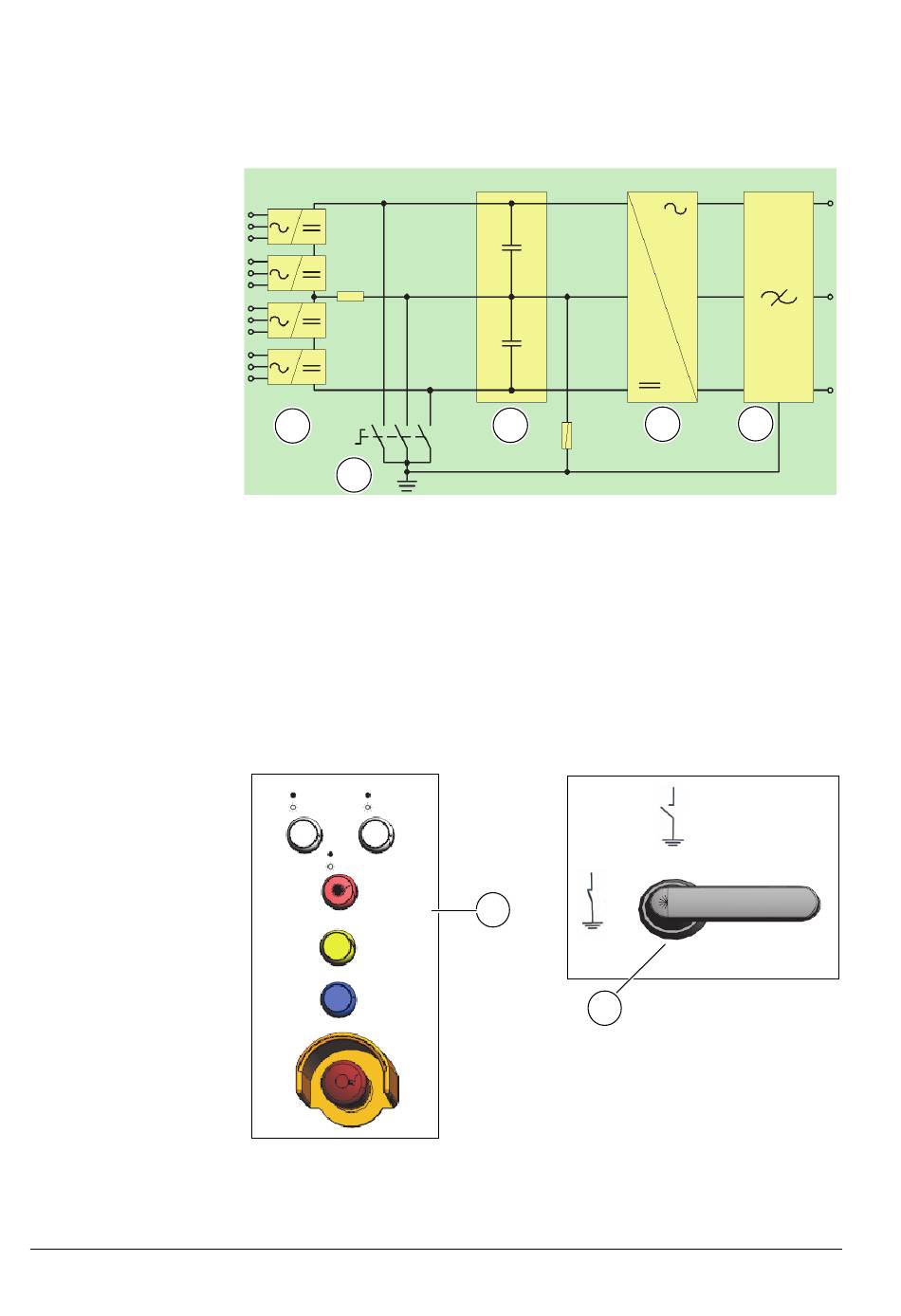

Fig. 2-8 Circuit de mise à la terre
Le commutateur est verrouillé électromécaniquement avec un circuit de
surveillance de décharge pour empêcher la fermeture du commutateur
lorsque la liaison CC est encore chargée.
La mise à la terre du variateur n'est possible qu'après avoir déconnecté
l'alimentation principale et après que la liaison CC a été déchargée.
Lorsque la tension est inférieure à 50 V (CC), appuyez sur le bouton-pous-
soir Grounding Switch Unlocked (1) situé sur la porte à l'armoire de
commande (le bouton-poussoir s'allume) et, en même temps, tournez le
sectionneur de terre sur la position mis à la terre (2).
Supply O
Supply ON
FF
Charging
Discharging
0
I
Fault
Alarm
Grounding Switch Unlocked
Emergency Reset
Emergency OFF
Fig. 2-9 Mise à la terre du variateur
3BHS360367 ZAB F01 Rev. F
(5).
2
1

3 4
Sectionneur de terre
2
ACS2000 DFE UM
(1), la
