Montagehinweise - Sportplus POWER STATION PRO Mode D'emploi

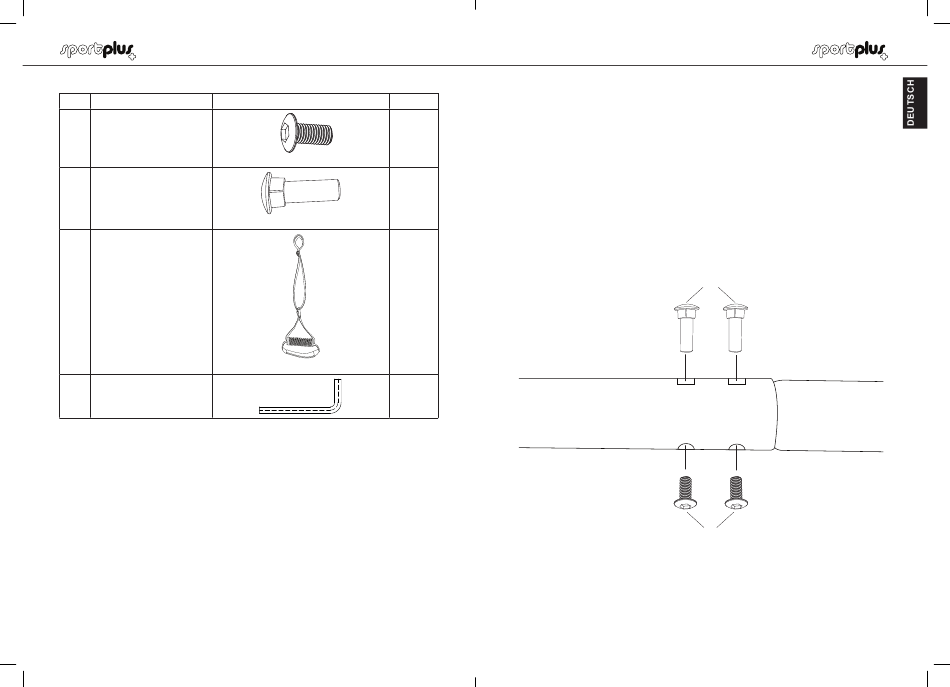

3. TEILELISTE
Nr. Bezeichnung
Achsschraube
4
(Außengewinde)
Achsschraube
5
(Innengewinde)
Handgriff mit Fußschlaufe
6
(längenverstellbar)
7 Innensechskantschlüssel
SP-LE-005-IM-DE+GB+FR-02.indb 6-7
Abbildung Anzahl
12
12
2
1
6

4. MONTAGEHINWEISE

Entnehmen Sie alle Teile vorsichtig aus der Verpackung und legen Sie diese auf eine
flache Oberfläche. Benutzen Sie dabei eine schützende Bodenunterlage. Überprüfen Sie
vor dem Zusammenbau anhand der Teileliste die Vollständigkeit der gelieferten Einzelteile.
ALLGEMEIN
Stecken Sie die Achsschrauben mit dem Innengewinde (5) von der Seite ein, an der sich
beide quadratischen Öffnungen der Rahmenelemente überlagern.
Drehen Sie dann die Achsschrauben mit dem Außengewinde (4) von der gegenüberliegenden
anderen Seite fest.
Beim Festdrehen der Schrauben drehen Sie beide Schrauben abwechselnd fest, bis beide
Schraubverbindungen festgezogen sind.
5
4
7
10/6/2016 3:47 PM
