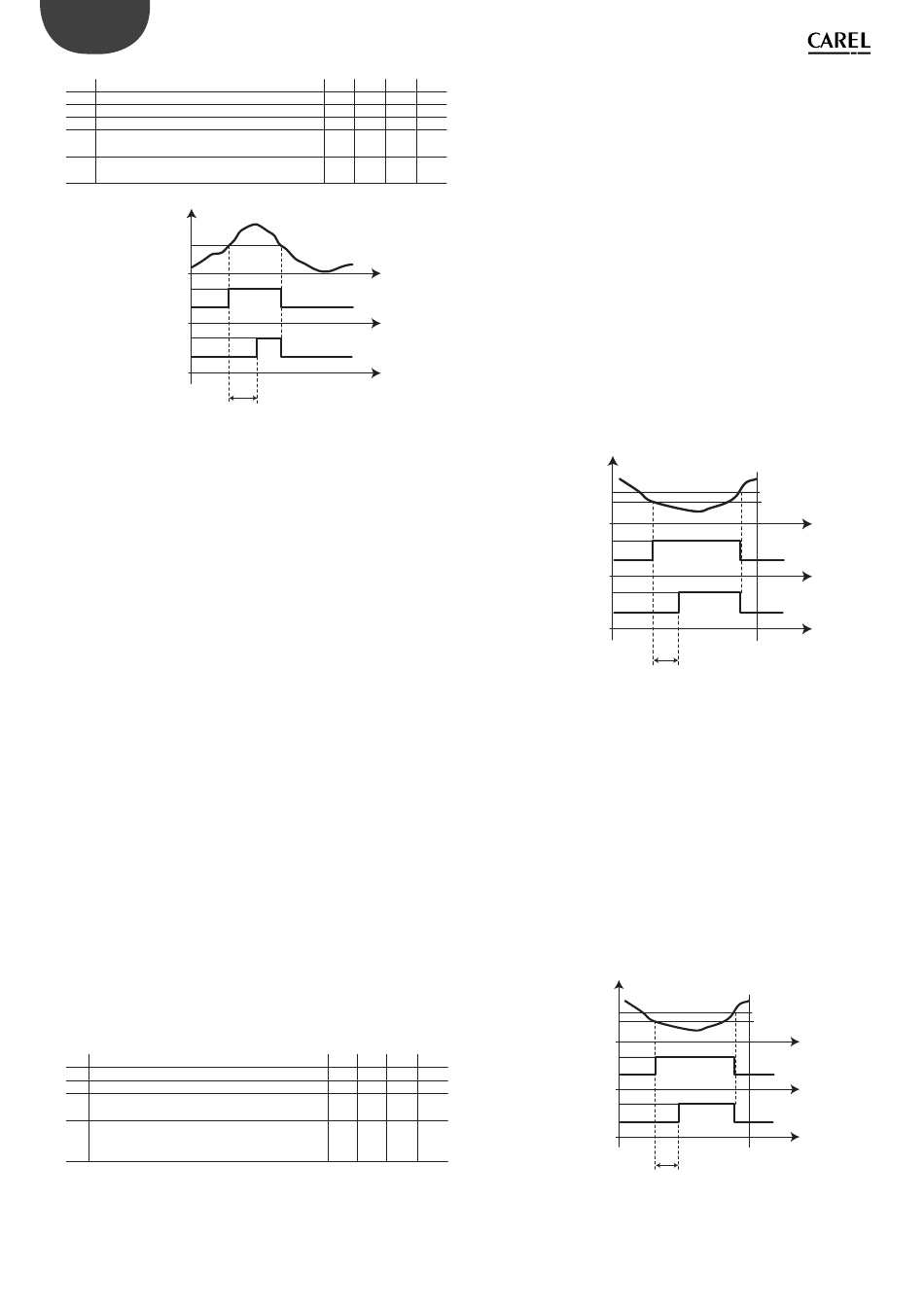

Carel MPXPRO Manuel D'utilisation page 48

FRE
Par. Description
PM1 MOP: seuil de la température de vapeur saturée 50.0 -50.0 50.0 °C/°F
PM2 MOP: temps intégral
PM3 MOP: retard alarme - 0 = fonction désactivée
PM4 Retard de l'intervention de la fonction MOP au
début de la régulation
PM5 MOP: autorisation de la fermeture de la vanne
solénoïde (en option)
T_EVAP
PM1
ON
MOP
OFF
ON
ALARM
OFF
PM3
Légende
T_EVAP Température d'évaporation
MOP Protection MOP
ALARM Alarme
PM1 correspond à la pression maximum d'évaporation, exprimée en
degrés saturés, au-delà de laquelle la protection et l'alarme sont activées
MOP (chacune selon sa temporisation). La rentrée de la protection est
eff ectuée graduellement afi n de ne pas recréer une situation critique.
PM2 correspond au temps intégral caractéristique de la protection
pour la pression maximum d'évaporation. Il remplace la régulation PID
normale pendant l'état de MOP.
PM2 = 0 ==> protection et alarme MOP désactivées
PM3 correspond au retard d'activation de l'alarme après le dépassement
du seuil MOP. Lorsqu'elle est déclenchée, l'alarme comporte:
•
L'affi chage du message «MOP» à l'écran
•
L'activation de l'avertisseur
Le réarmement de l'alarme est automatiquement eff ectué lorsque la
pression d'évaporation descend sous le seuil PM1.
PM4 correspond au retard d'activation de la protection MOP après la
dernière activation de la vanne solénoïde.
PM4 = 0 ==> alarme MOP désactivée
PM5 permet la fermeture de l' é ventuelle vanne solénoïde locale ou de
réseau en fonction de la confi guration de l'installation (voir paramètre r7)
en cas de déclenchement de l'alarme MOP. En cas de fermeture complète
du détendeur (0 pas) pendant l' é tat de MOP (avant le déclenchement de
l'alarme), il entraîne également la fermeture de la vanne solénoïde confi gurée.
LSA - Basse température d'aspiration
Lorsque la température d'aspiration descend sous le seuil, après un retard
déterminé, l'alarme se déclenche et ferme le détendeur électronique ainsi
que l'éventuelle vanne solénoïde locale ou de réseau. Le réarmement de
l'alarme est eff ectué lorsque la température d'aspiration dépasse le seuil
confi guré augmenté de l'hystérésis. Cette opération peut être eff ectuée
automatiquement jusqu'à quatre fois en deux heures. Si l'alarme se
déclenche une cinquième fois dans ce même laps de temps, elle est
mémorisée et son réarmement devra être eff ectué manuellement depuis
le terminal utilisateur ou le superviseur.
Par. Description
P11 LSA: seuil de basse température d'aspiration
P12 LSA: retard alarme - 0 = alarme désactivée
P13 LSA: diff érentiel alarme (°C)
0 = réarmement toujours automatique
P10 Ce paramètre permet la fermeture de la vanne solé-
noïde (en option) en cas de basse surchauff e (LowSH)
et/ou de basse température d'aspiration (LSA)
P11 correspond à la valeur de la température d'aspiration au-dessous
de laquelle l'alarme se déclenche, après le retard prévu. Le seuil de
réarmement de l'alarme correspond à la somme de ce seuil et de
l'hystérésis P13.
MPXPRO - +0300055FR rel. 1.5 - 05.05.2017
Déf. Min. Max. U.M.
10.0 0.0 240.0
0 0 999
2 0 240
0 0 1
Tab. 6.ay
t
t
t
Fig. 6.s
PM1 Seuil MOP
PM3 Retard alarme
t Temps
Déf. Min. Max. U.M.
-45.0 -50.0 50.0 °C/°F
600 0 999
10.0 0.0 60.0 °C/°F
0 0 1
Tab. 6.az
P12 correspond au retard d'activation de l'alarme après le dépassement
du seuil P11. Lorsqu'elle est déclenchée, l'alarme comporte:
s
•
l'affi chage du message «LSA» à l'écran;
s
•
l'activation de l'avertisseur
s
Le réarmement de l'alarme est automatique pour les quatre premiers
- déclenchements survenant en deux heures, puis devient manuel.
P12 = 0 ==> alarme LSA désactivée
P13 correspond à l'hystérésis utilisée pour la désactivation de l'alarme LSA.
P13 = 0 ==> réarmement toujours automatique.
P10 permet la fermeture de la vanne solénoïde locale de réseau en
cas de basse surchauff e (LowSH) et/ou d'alarme de basse température
d'aspiration (LSA).
•
P10=1 (par défaut): l'unité qui signale l'état LowSH et/ou LSA ferme
non seulement la vanne solénoïde locale mais propage également
la demande dans le réseau local. La propagation de la demande de
fermeture vers le Maître est ainsi activée dans le réseau tLAN.
Pour rendre eff ective la fermeture de l'éventuelle vanne solénoïde de
réseau (P10=1), il est nécessaire d'activer la vanne solénoïde du Maître
comme vanne de réseau (paramètre r7=1) car il est le seul qui soit habilité
à accepter les demandes du réseau local.
•
P10=0: l'unité qui signale l'état LowSH et/ou LSA n'active pas la
fermeture de la vanne solénoïde de réseau et de la vanne locale.
T_SUCT
P11+P13
P11
ON
LSA
OFF
ON
ALARM
OFF
Légende
T_SUCT Température d'aspiration
LSA: seuil de basse température
P11
d'aspiration
P12 LSA: retard de l'alarme LSA
LOP Pression minimum d'évaporation
Cette fonction, utile surtout sur les unités autonomes avec compresseur
intégré, permet d' é viter que la pression d' é vaporation ne reste à des valeurs
excessivement basses pendant trop longtemps. Lorsque la pression
d' é vaporation, exprimée en degrés saturés, descend sous le seuil établi, la
protection LOP est activée et ajoute une action intégrale spécifi que à la
régulation PID normale, afi n de permettre une plus grande réactivité de
l' o uverture de la vanne. La régulation PID reste active pendant le temps
nécessaire pour surveiller la surchauff e et éviter l'inondation des compresseurs.
L'alarme LOP est retardée par rapport à l'activation de la protection; le
réarmement des deux dispositifs est eff ectué automatiquement lorsque la
valeur de la pression, exprimée en degrés saturés, dépasse la valeur du seuil.
T_SUCT
P11+P13
P11
ON
LSA
OFF
s
ON
ALARM
OFF
-
Légende
T_EVAP Température d'évaporation
LOP Protection LOP
ALARM Alarme
48
t
t
t
P12
Fig. 6.t
P13 LSA: diff érentiel alarme
t temps
LSA Protection LSA
t
t
t
P12
Fig. 6.u
PL1 LOP: seuil
PL3 LOP: retard alarme
t Temps
