In: type d'unité
Le paramètre In attribue au régulateur la fonction de Maître ou d'Esclave.
Pour transformer un régulateur Maître en Esclave:
1.
confi gurer le paramètre In=0.
Pour transformer un régulateur Esclave en Maître:
1.
installer la Carte horloge RTC et l'interface RS485 (MX3OP48500);
2.
confi gurer le paramètre In=1.
Par.
Description
In
Type d'unité
0 = Esclave; 1 = Maître
Sn: nombre d'Esclaves dans le réseau local
Le paramètre informe le régulateur Maître du nombre de régulateurs
Esclaves qu'il doit gérer dans le réseau local. Si Sn = 0, il s'agit d'une vitrine
frigorifi que autonome. Un sous-réseau peut comporter un maximum de
5 régulateurs Esclaves. Sur les régulateurs Esclaves, le paramètre doit être
laissé à 0.
Par.
Description
Sn
Nombre d'Esclaves dans le réseau local
0 = aucun Esclave
H0: adresse série ou de réseau Maître/Esclave
Pour un régulateur Maître, elle représente l'adresse du régulateur dans
le réseau de supervision CAREL ou Modbus®. Pour un régulateur Esclave,
elle représente l'adresse du régulateur dans le réseau local (1...5).
Ind seriale: 31
In: 1
M
Sn: 5
H0: 31
Ind seriale: 32
In: 0
S1
Sn: 0
H0: 1
Ind seriale: 33
S2
Ind seriale: 34
In: 0
Sn: 0
S3
H0: 3
Ind seriale: 35
S4
Ind seriale: 36
S5
4.4 Contrôles après la première mise en
service
Une fois eff ectuées les opérations d'installation, de confi guration et de
programmation, après la mise en marche du régulateur, vérifi er que:
•
la logique de programmation est adaptée au réglage de la machine et
de l'installation que l'on souhaite contrôler;
•
les tranches horaires jour/nuit sont confi gurées correctement;
•
la confi guration de l'affi chage standard sur le terminal utilisateur et sur
l'affi cheur déporté est eff ectuée;
•
l'unité de mesure appropriée pour les sondes de température (°C ou
°F) est confi gurée;
Déf.
Min.
Max.
0
0
1
Tab. 4.i
Déf.
Min.
Max.
0
0
5
Tab. 4.j
Ind Seriale indica l'indirizzo seriale
con cui lo strumento è visibile a
supervisione
RS485
Ind seriale: 37
In: 1
M
Sn: 3
H0: 37
Ind seriale: 38
In: 0
S1
Sn: 0
H0: 1
Ind seriale: 39
In: 0
In: 0
Sn: 0
Sn: 0
H0: 2
S2
H0: 2
Ind seriale: 40
In: 0
Sn: 0
S3
H0: 3
In: 0
Sn: 0
H0: 4
T.U.I.
M.S.N.
DI5
GND
VL
GND
Tx/Rx+ Tx/Rx-
Tx/Rx
Tx/Rx
27
26
25 24
23
22
21
Master/Slave network (max. 10 meters between controllers)
In: 0
tLAN
Sn: 0
H0: 5
Dans ce cas, l'adresse dans le réseau de supervision CAREL ou Modbus®
sera déterminée par l'adresse du Maître à laquelle on ajoutera l'adresse
de l'Esclave considéré.
Par.
Description
H0
Adresse série ou de réseau Maître/Esclave
U.M.
Attention: en cas de connexion dans le réseau de supervision de
-
plusieurs Maîtres avec leurs propres réseaux locaux, l'adresse à confi gurer
pour chaque Maître doit tenir compte du nombre d'Esclaves présents
dans le réseau précédent.

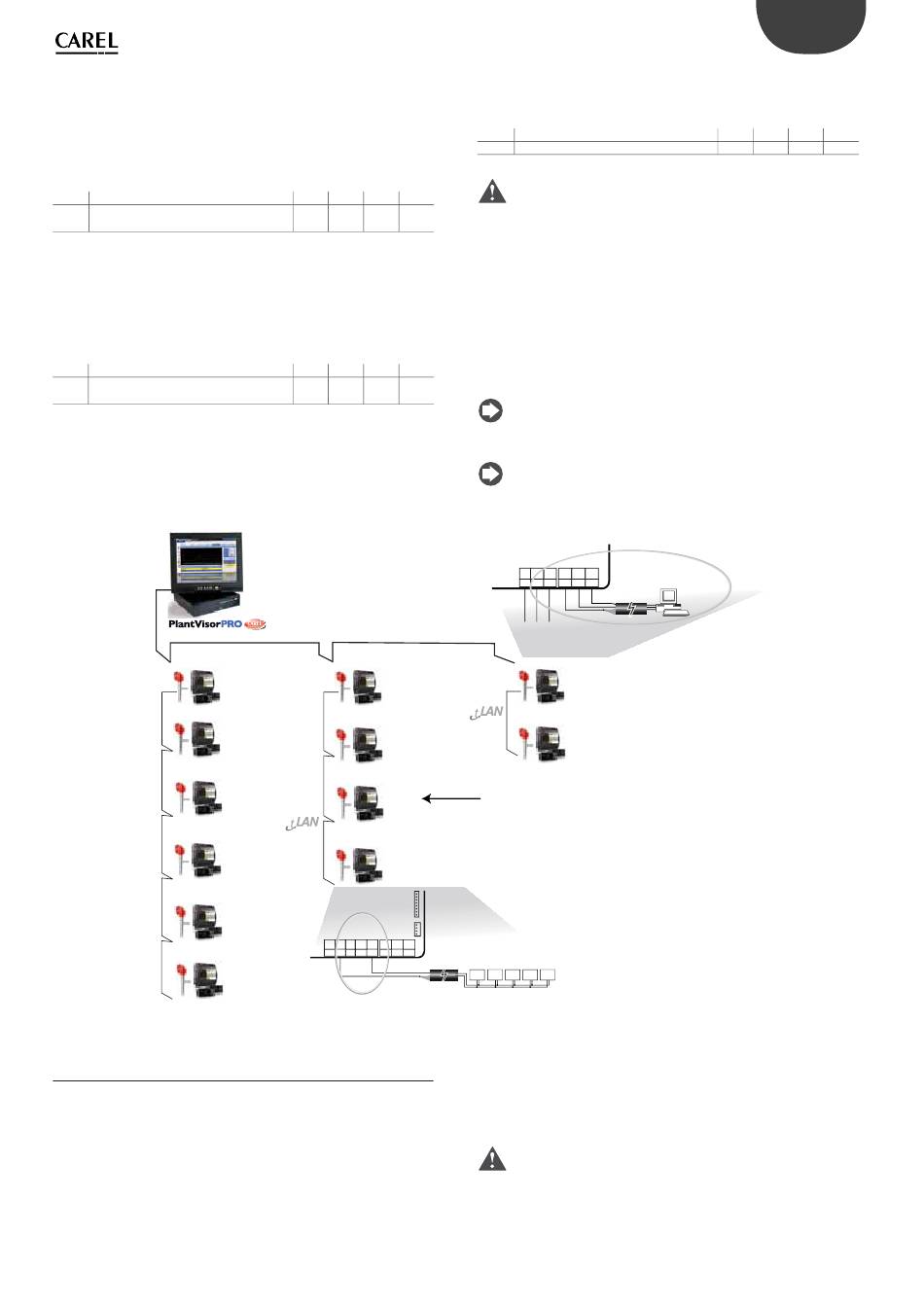

Exemple: supposons la confi guration des adresses dans un réseau de
supervision composé de trois régulateurs Maîtres qui gèrent chacun
respectivement 5, 3 et 1 régulateur Esclaves.
Solution: si l'on attribue par exemple l'adresse série H0=31 au premier
régulateur Maître, qui représente également l'adresse sous laquelle le
régulateur est visible sur le superviseur; le deuxième Maître aura une
U.M.
adresse série 37 et le troisième 41. Voir la fi gure suivante.
-
Remarque: seul le régulateur Maître doit être connecté à la ligne
série RS485. Tous les régulateurs Esclaves communiquent avec le
superviseur à travers le régulateur Maître en connexion tLAN.
Remarque: MPXPRO est compatible avec les réseaux de
supervision
automatiquement le type de protocole utilisé.
T.U.I.
M.S.N.
VL
GND
Tx/Rx+ Tx/Rx-
Tx/Rx
Tx/Rx
25 24
23
22
21
Ind seriale: 41
In: 1
M
Sn: 1
H0: 41
Ind seriale: 42
In: 0
S1
Sn: 0
H0: 1
Nota:
se il controllo è slave (In=0), allora
H0 ha lo stesso significato del parametro
SA di IR-MPX
20
Slave 1
Slave 2
Slave 3
Slave 4
Slave 5
Shield
Fig. 4.e
•
les éléments suivants indiqués sur l'étiquette présente sur le couvercle
de chaque régulateur sont enregistrés:
–
adresse série;
–
s'il s'agit d'un Maître ou d'un Esclave
–
le nombre d'Esclaves;
–
les éventuelles remarques.
