Temps ON pour fonctionnement en «duty setting» (par. c4)
«Duty setting» est une fonction particulière qui permet de maintenir la
régulation active en cas d'erreur des deux sondes de température utilisées
pour la régulation en attendant l'intervention du service d'assistance. En
cas d'erreur d'une sonde de température, MPXPRO utilise l'autre sonde
disponible et modifi e le point de consigne en fonction du paramètre ro.
En cas d'erreur des deux sondes, MPXPRO commence une régulation
forcée dite «Duty setting». La régulation est activée à intervalles réguliers,
avec un temps d'allumage égal à la valeur confi gurée pour le paramètre
c4 et un temps d'extinction fi xe de 15 minutes.
Par. Description
c4 Temps de ON pour fonctionnement en «duty
setting» (Toff = 15 minutes, fi xe): 0 = compr./vanne
toujours OFF; 100 = compr./vanne toujours ON

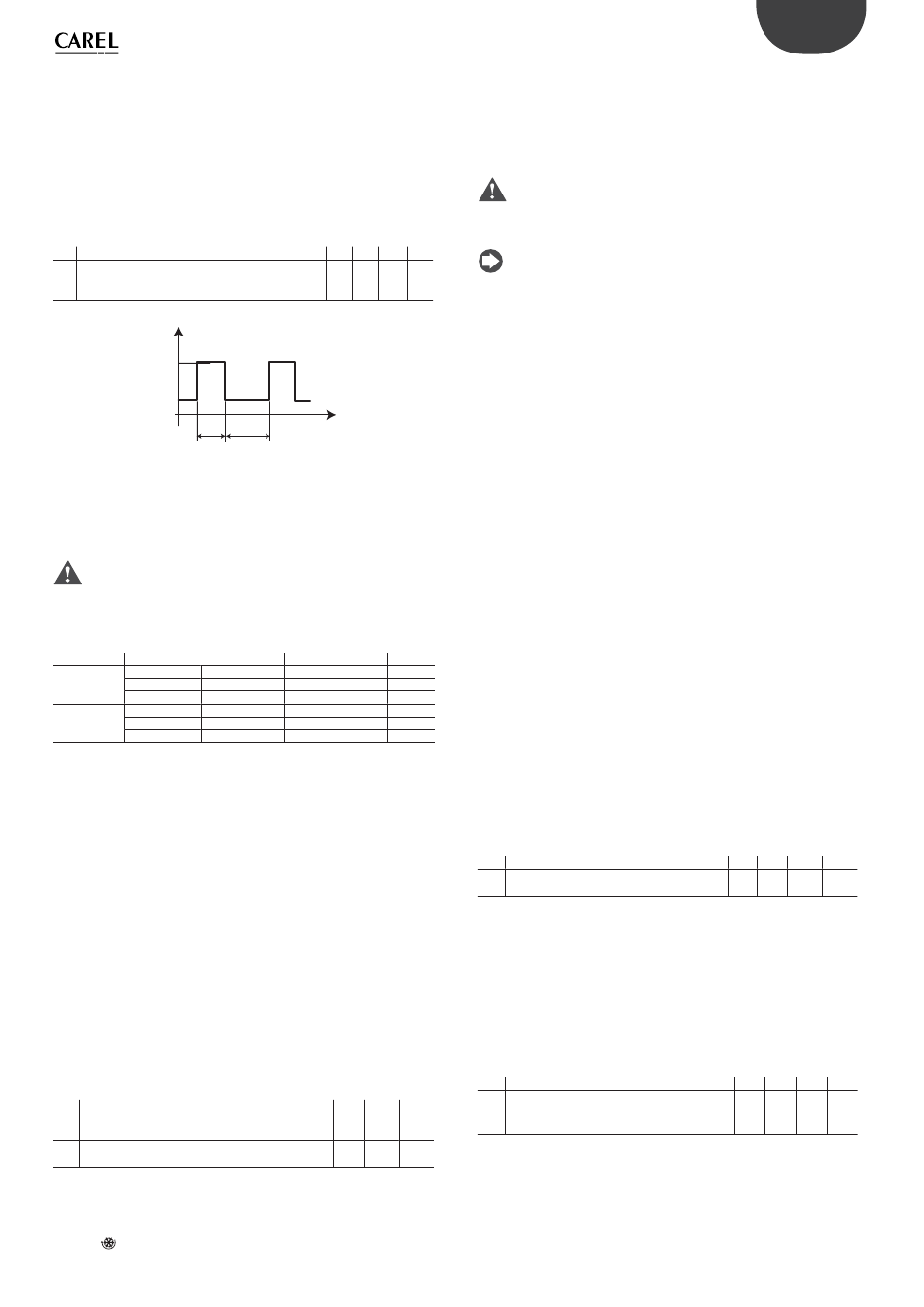

R
ON
OFF
c4 15 min
Fig. 6.i
Légende:
R
Réglage
c4
Temps de ON
Lorsque le «Duty setting» est activé, l'icône du compresseur reste allumée
pendant le temps de ON et clignote pendant l'état de OFF.
Attention : lors du «duty setting», les temps de protection du
compresseur ne sont pas respectés.
Le tableau suivant indique les situations possibles de panne des sondes
de régulation et la fonction qui intervient le cas échéant.
Type d'install. Sonde de régulation en panne
Sm
1 sonde
2 sondes
* on doit avoir ro>0.
«Duty setting» en état de réglage partagé
Pour la description de l' é tat de réglage partagé, voir le paragraphe 5.1.
L'activation du mode «Duty setting» sur le régulateur Maître implique que
les temps de gestion du compresseur du régulateur Maître soient respectés
sur tous les Esclaves. Ce mode de fonctionnement est indiqué sur l'interface
utilisateur du Maître par l'allumage permanent de l'icône du compresseur.
Les régulateurs Esclaves ignorent le mode de régulation du Maître et
n'affi chent pas l'icône clignotante du compresseur lors de l' e xtinction du
compresseur. En revanche, si l'Esclave entre en mode «duty setting» suite à
une absence de communication avec le Maître, il gère l'affi chage; dans ce
cas, l'Esclave gère l'affi chage sur l'interface utilisateur comme prévu.
Cycle continu (paramètre cc)
Le Cycle continu est une fonction qui permet de maintenir la
réfrigération active en permanence pendant une durée programmable,
indépendamment des températures internes de l'unité. Ceci peut être
utile si l'on souhaite eff ectuer une baisse rapide de la température, même
au-dessous du point de consigne. Il est possible de retarder l'intervention
de l'alarme de basse température déclenchée par le dépassement du
seuil AL ou AL2 en confi gurant le paramètre c6 de manière appropriée.
Par. Description
cc
Durée du fonctionnement en cycle continu
0 = désactivé
c6
Temps d'exclusion de l'alarme de basse tem-
pérature après le cycle continu
Le cycle continu est activé par la pression des boutons UP et DOWN
pendant plus de 5 s, par le superviseur ou par une entrée numérique.
Lors de l'exécution du cycle continu:
•
l'icône
apparaît;
Déf. Min. Max. U.M.
0
0
100 min
Tab. 6.s
t
t
Temps
Réglage
Par.
Sr
«Duty setting»
c4
«Duty setting»
c4
régulation avec Sr
ro(*)
régulation avec Sm
ro(*)
«Duty setting»
c4
Tab. 6.t
Déf. Min. Max.
U.M.
1
0
15
heure
60
0
240
min
Tab. 6.u
•
la sortie compresseur/vanne solénoïde et le réglage du détendeur
électronique sont activés et l'icône correspondante apparaît;
•
l'alarme de basse température avec le seuil AL correspondant à la
sonde défi nie par le paramètre AA et l'alarme de basse température
avec le seuil AL2 correspondant à la sonde défi nie par le paramètre
AA2 sont activées.
Attention : pour permettre le déclenchement correct des alarmes
de basse température, confi gurer les paramètres de la manière suivante:
AA = sonde de refoulement; AA2 = sonde de reprise.
Remarques:
1.
Il est impossible d'activer le cycle continu si:
•
la durée du cycle continu est confi gurée à 0 (cc=0);
•
les mesures des sondes défi nies par AA et AA2 ont dépassé leurs
seuils respectifs AL et AL2.
•
le dispositif est en OFF.
2.
Le cycle continu est en état d'attente si:
•
les temps de protection des compresseurs (c1, c2 et c3) sont
confi gurés;
•
l'alarme immédiate ou retardé par une entrée numérique externe
retarde l'activation du compresseur;
•
le dégivrage, l'égouttement ou le post-égouttement sont en cours
d'exécution;
•
la porte est ouverte. L'ouverture de la porte suspend le cycle
continu. Il reprend pour le temps restant dès sa fermeture.
3.
Le cycle continu prend fi n:
•
lors de la pression des boutons UP & DOWN pendant plus de 5
secondes;
•
lorsque le seuil de basse température est atteint (AL ou AL2 en
double thermostat), dès que le premier seuil est atteint;
•
après l'écoulement du temps cc;
•
suite à l'extinction du régulateur par le superviseur (OFF logique);
•
par le superviseur.
Cycle continu en état de réglage partagé
Pour la description de l' é tat de réglage partagé, voir le paragraphe 5.1.
L'activation du mode cycle continu au niveau du Maître implique que les
temps de gestion du compresseur du régulateur Maître soient respectés
sur tous les Esclaves asservis à celui-ci (seul le paramètre «cc» du Maître
a une infl uence, ceux des Esclaves ne sont pas pertinents). Ce mode de
fonctionnement est indiqué sur l'interface utilisateur du Maître par l'allumage
permanent de l'icône correspondante; les régulateurs Esclaves ignorent le
mode de régulation du Maître et gèrent l'affi chage à l' é cran comme lors de
la régulation normale (icône du compresseur allumée pendant la demande
de refroidissement et éteinte en absence de demande).
Priorité du dégivrage par rapport au cycle continu
Par. Description
c7
Priorité du dégivrage par rapport au cycle
continu; 0 = non; 1 = oui
Si c7=0 le dégivrage et le cycle continu ne sont pas interrompus l'un
par l'autre (priorité égale): une éventuelle demande de dégivrage ou
de cycle continu reste en attente si elle survient pendant l'exécution de
l'autre procédure. Si c7=1, la demande de dégivrage survenue pendant
l'exécution du cycle continu interrompt prématurément ce dernier et fait
entrer la machine en mode de dégivrage.
Retard de la fermeture de la vanne d'aspiration pendant la
régulation normale
Par. Description
rSU
retard de la fermeture de la vanne
d'aspiration pendant la régulation normale
0 = toujours ouverte
En cas d'utilisation de vannes d'aspiration pour les dégivrages par gaz
chaud, il est également possible de gérer la vanne d'aspiration pendant
la régulation normale. Si rSu est diff érent de 0, pendant la régulation
normale, la vanne d'aspiration sera fermée rSu secondes après la fermeture
de l'éventuelle vanne solénoïde. Ceci permet aux compresseurs de vider
l'évaporateur avant de fermer complètement le circuit.
41
FRE
Déf. Min. Max.
0
0
1
Déf. Min. Max. U.M.
0
0
999
MPXPRO - + 0300055FR rel. 1.5 - 05.05.2017
U.M.
-
Tab. 6.v
s
Tab. 6.w
