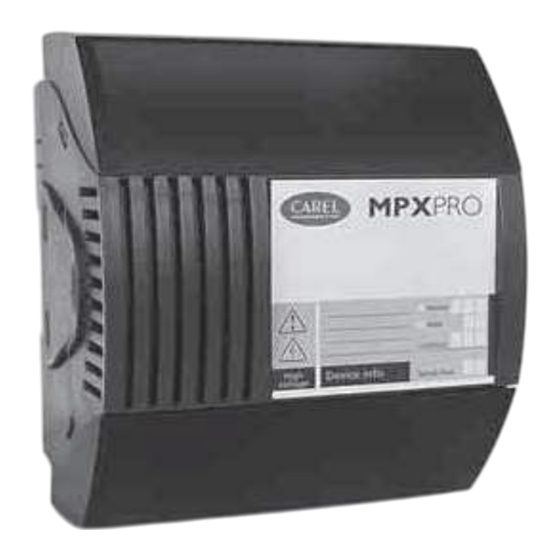

Carel MPXPRO MX3 Serie Manuel D'utilisation Simplifié

MPXPRO: MX3* et MX1*
Afficheur principal – IR00UG*3000
Un seul afficheur principal peut être câblé par MPXPRO, pour avoir un second affichage, il faut impérativement utiliser le répéteur
Signification avec le symbole
Symboles Couleur
allumé fixe
Ambré Compresseur en fonctionnement
Ambré Ventilateur évaporateur en fonctionnement
Ambré Dégivrage en cours
Ambré Sortie auxiliaire activée
Au moins 1 dégivrage temps réel
Jaune
programmé
Rouge Alarme extérieure retardée
Sur le maître indique la mise à jour des
Rouge
paramètres vers les esclaves
Ambré Sortie lumière activée
Ambré Activation du cycle continu
Rouge Fonction HACCP activé
I – Afficheur
Répéteur (sans bouton) – IR00XG*300
(sans boutons)
Signification avec le symbole clignotant
Compresseur en attente de démarrage
(temporisations)
Ventilateur évaporateur en attente de démarrage
Dégivrage en attente de démarrage, bloqué par des
fonctions externes
Défaut carte horloge
Alarme présente
Mauvais fonctionnement (ex : sonde déconnectée)
Cycle continu en attente de démarrage
Nouvelle alarme HACCP mémorisée
II – Schémas de câblage
Avec le MPXPRO, une étiquette avec le schéma de câblage est livrée.
Alim. SORTIES Relais
Ph:1 NO: 3-5 NO: 8-10
NO : 6-7 NO: 12-13
N: 2 NC: 4-5 NC: 9-10
Paramètres configuration - 0 = non utilisée
- 1 = alarme normalement désalimentée
sorties AUX:
- 2 = alarme normalement alimentée
: Sortie AUX1
H1
- 3 = auxiliaire
: Sortie AUX2 - 5 = lumière
H5
- 6 = lumière (transmise maître aux esclaves)
: Sortie AUX3
H7
- 7 = dégivrage évaporateur 2
: Sortie AUX4
H13
- 8 = ventilateur évaporateur
- 9 = cordons chauffants (tout ou rien)
- 10 = vanne aspiration (gaz chauds central.)
- 11 = vanne égalisation (gaz chauds central.)
- 12 = VEM (seulement pour AUX4)
Sondes Sondes
Groupe 1 Groupe 2
Type de sonde paramétrable par :
Type de sonde Type de sonde
, , et
/P1 /P2 /P3 /P4
paramétrable par paramétrable par
0 = NTC plage –50/90 °C
/P1 /P2
1 = PTC plage –50/150 °C
2 = PT1000 plage –50/150 °C
3 = NTC L243 plage –50/90 °C
S1 S2 S3 S4
4 = ratiométrique 0/5V (seul. S6 et S7)
5 = 0/10V (seulement S7)
6 = 4/20mA (seulement S7) S1:37 S2:36 S3:35 S4/DI1:33
GND:34 GND:34 GND:34 GND:30
Attention 0/10V et 4/20mA nécessite un
Paramètre sélection des sondes:
transfo externe.
: t° soufflage
/FA
Sur les MX1* seule la valeur 0 est
: t° fin de dégivrage
/Fb
possible.
: t° reprise
/Fc
: t° gaz surchauffés
/Fd
: capteur de pression
/FE
: t° fin de dégivrage 2
/FF
: t° auxiliaire 1
/FG
: t° auxiliaire 2
/FH
: t° ambiante
/FI
: hygro. ambiante
/FL
: t° vitre
/FM
manuel d'utilisation simplifié rel1.4
SORTIES modulantes Réseaux / BUS
BUS Maître/
PWM1 PWM2 BUS RS485
Tx/Rx-:20
NO: 14-16 12v:17 12v:17 M.S.N Tx/Rx:23
Tx/Rx+:21
NC: 15-16 PWM1:18 PWM2:19
GND:22
Les BUS doivent être câblés très précautionneusement
avec un câble pour transmission de données: 1 ou 2
paires torsadées (section 0,5mm²) blindé avec tresse.
Le GND est différent de la terre. Pour plus d'information,
se reporter au manuel BUS RS485 CAREL.
Sonde Sonde
Groupe 3 Groupe 4
Type de Type de
Pour le capteur de pression,
sonde sonde
DI1
régler les plages du capteur
paramétrable paramétrable
avec les paramètres:
par par
-> Si capteur câblé sur S6:
/P3 /P4 S4/DI1:33
GND:30
- /U6 = plage maximum (bar)
S6 S7
S5
- /L6 = plage minimum (bar)
Paramètre config. entrées
-> Si capteur câblé sur S7:
digitales:
5Vdc:28 5Vdc:28
S5/DI2:32 - = plage maximum (bar)
/U7
S6/DI3:31 S7/DI4:29
GND:30
A4
GND:30 GND:30
- /L7 = plage minimum (bar)
A5
et le type de réfrigérant
A10
paramètre
PH
A11
- 1 = R22
- 2 = R134a
A12
0 = pas de sonde
- 3 = R404A
0 = non utilisée
depuis v3.2
1 = entrée sonde 1
- 4 = R407C
1 = alarme immédiate
- 15 = R422D
2 = entrée sonde 2
- 5 = R410A
2 = alarme retardée
- 16 = R413A
...
- 6 = R507A
3 = autorisation dégivrage
- 17 = R422A
7 = entrée sonde 7
- 7 = R290
4 = début dégivrage
- 18 = R423A
8 = sonde série 8
- 8 = R600
5 = porte
- 19 = R407A
...
- 9 = R600a
6 = marche/arrêt
- 20 = R427A
11 = sonde série 11
- 10 = R717
7 = rideau nuit
- 21= R245FA
- 11 = R744 (Co²)
8 = démarrage cycle continu
- 22 = R407F
- 12 = R728 9 = capteur lumière
- 13 = R1270
- 14 = R417A
.
Afficheur &
Esclave Répéteur
Tx/RX:24
VL:25
GND:26
GND:26
Entrées digitales
DI2 DI3 DI4 DI5
S5/DI2:32 S6/DI3:31 S7/DI4:29 DI5:27
GND:30 GND:30 GND:30 GND:26
: DI1 (si S4 non utilisée)
: DI2 (si S5 non utilisée)
: DI3 (si S6 non utilisée)
: DI4 (si S7 non utilisée)
: DI5
