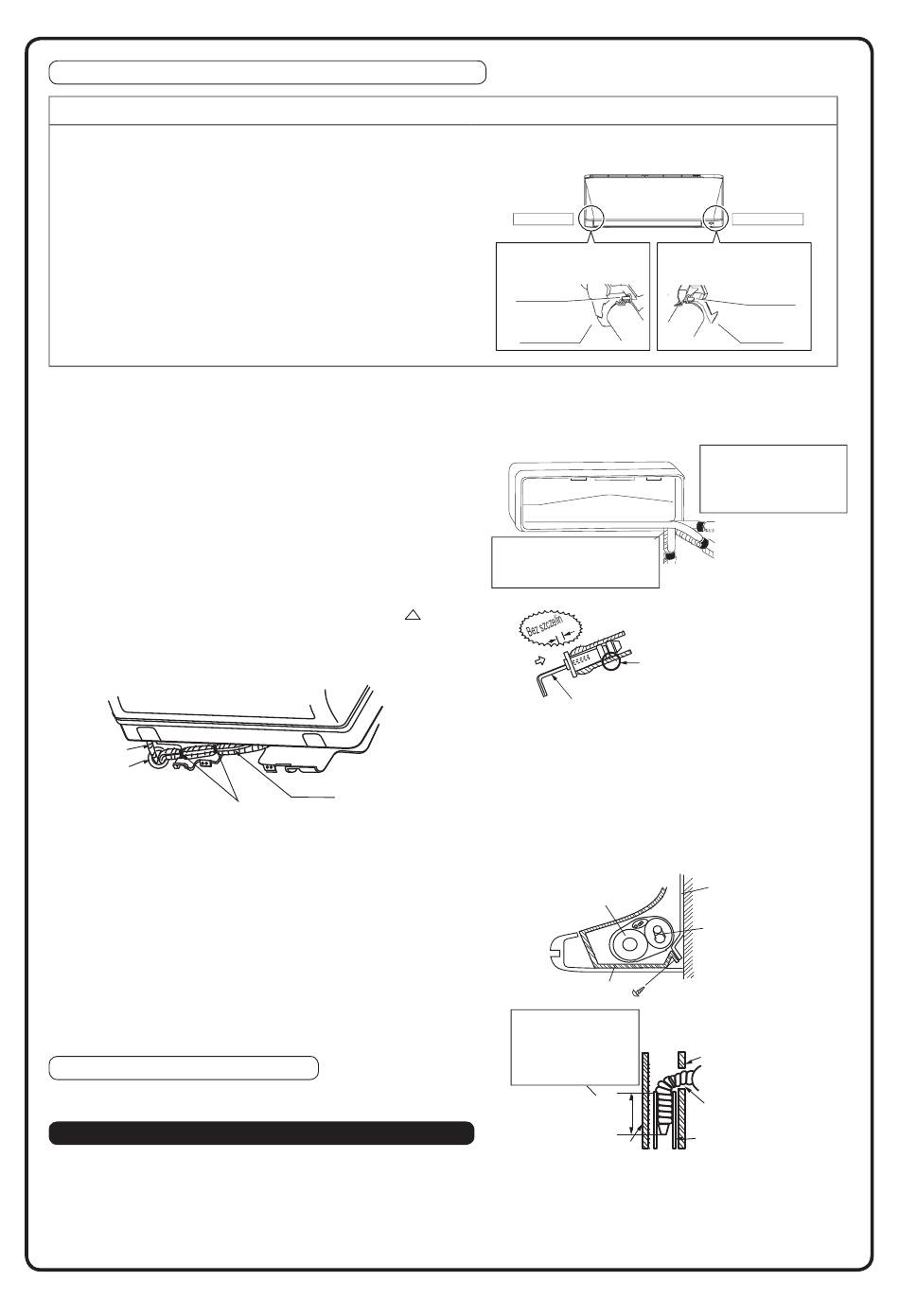

Daikin Siesta ATXC20BV1B Manuel D'installation page 296

Rury z lewej strony, z lewej z tyłu i z lewej z dołu.
Jak wymienić korek spustowy i przewód spustowy
• Metoda demontażu
1) Obrócić, aby odłączyć zacisk przewodu od haka po
prawej stronie i wyjąć przewód spustowy.
2) Wymontować korek spustowy po lewej stronie
i przymocować go z prawej strony.
3) Włożyć przewód spustowy i dokręcić obracając
zacisk przewodu na haku.
Niedokręcenie może doprowadzić do przecieków
wody.
1) Przymocować przewód spustowy do spodu rur chłodniczych
za pomocą taśmy samoprzylepnej.
2) Należy pamiętać, aby podłączyć przewód spustowy do portu
spustowego w miejscu korka spustowego.
3) Ukształtować rurę chłodniczą wzdłuż oznaczenia trasy rury
na płycie montażowej.
4) Poprowadzić przewód spustowy i rury chłodnicze przez
otwór w ścianie, następnie ustawić jednostkę wewnętrzną na
hakach płyty montażowej. A za pomocą oznaczeń
części jednostki wewnętrznej jako prowadnicy.
5) Pociągnąć przewody łączące.
6) Podłączyć przewody łączące.
Przewód
spustowy
Uszczelnić ten
otwór kitem
lub materiałem
Związać
uszczelniającym.
plastikową
taśmą.
7) Owinąć rury chłodnicze i przewód spustowy taśmą izolacyjną 
zgodnie z rysunkiem po prawej stronie.
8) Zachować szczególną ostrożność podczas wykonywania czynności
tak, aby przewody łączące nie zostały uszkodzone przez jednostkę
wewnętrzną, docisnąć dolną krawędź jednostki wewnętrznej
obydwoma rękoma do momentu jej dokładnego zaczepienia
na hakach płyty montażowej. Przymocować jednostkę
wewnętrzną do płyty montażowej za pomocą śrub (M4 × 12L) .
Rury osadzone na ścianie.
Postępować zgodnie z podanymi instrukcjami
Rury z lewej strony, z lewej z tyłu i z lewej z dołu
1) Włożyć przewód spustowy na tą głębokość tak, aby nie został
wyciągnięty z przewodu spustowego.
w górnej
 Płyta montażowa
Owinąć taśmę izolacyjną
wokół wygiętej części
rury chłodniczej. Założyć
co najmniej połowę
szerokości taśmy  przy
każdym obrocie.
11-14
Pozycja mocowania przewodu spustowego
Przewód spustowy znajduje się z prawej strony jednostki.
Lewa strona
Przód urządzenia
Zamocowanie po lewej stronie
Zacisk przewodu
Przewód spustowy
Zdjąć pokrywę ujścia rury w celu
zamontowania lewego dolnego
przewodu rurowego.
Jak ustawić korek spustowy
●
Nie stosować oleju
smarnego (olej do maszyn
chłodniczych) podczas
umieszczania. Stosowanie
doprowadzi do uszkodzenia
Włożyć klucz
i przecieku z korka.
sześciokątny
(4mm)
Przewód
spustowy
Rama dolna
Włożyć przewód
spustowy na tą
głębokość tak, aby
nie został wyciągnięty
z rury spustowej.
50mm lub
więcej
Ściana zewnętrzna
Prawa strona
Zamocowanie po prawej stronie
(ustawienie fabryczne)
Zacisk przewodu
Przewód spustowy
Zdjąć pokrywę
ujścia rury w celu
zamontowania lewego
przewodu rurowego.
Rury z lewej strony
Rury z lewej strony z tyłu
Rury z lewej strony z dołu
 Płyta montażowa
Rury
chłodnicze
 M4 × 12L (2 punkty)
Ściana wewnętrzna
Przewód spustowy
Rura spustowa
z chlorki winylu
(VP-30)
