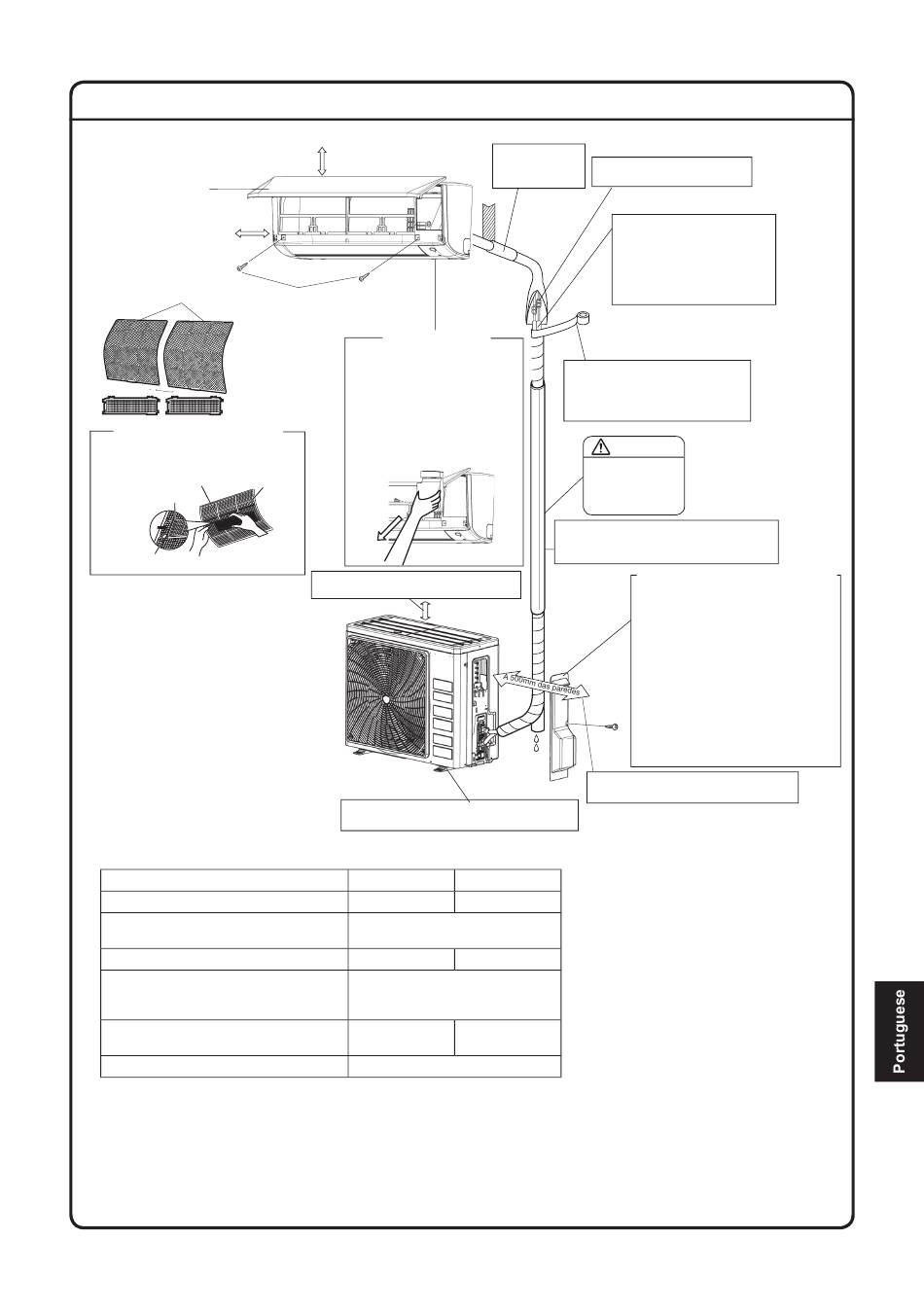

DESENHO DE INSTALAÇÃO DA UNIDADE INTERIOR/EXTERIOR
Painel dianteiro
A 50mm ou mais das paredes
(de ambos os lados)
Filtros de ar
Filtro desodorizante de apatite
de titânio (2)
Filtro desodorizante
de apatite de titânio
Filtros de ar
Estrutura do filtro
Aba
Comprimento máx. permitido da tubagem
Comprimento mín. permitido da
tubagem**
Altura máx. permitida da tubagem
É necessário refrigerante adicional para
tubagem de refrigerante que exceda os
7,5m de comprimento*
Tubo de gás
Tubo de líquido
* Certifique-se de que adiciona a quantidade adequada de refrigerante adicional.
O não cumprimento deste passo pode resultar na redução do desempenho.
** O comprimento de tubo mais curto sugerido é de 3m (10 pés) para evitar os ruídos e a vibração da unidade exterior.
(Poderá ocorrer vibração e ruído mecânico dependentemente da forma como a unidade se encontra instalada e do ambiente em
que é utilizada.)
A 55mm ou mais do teto
Parafusos
(M4 x 12L)
Tampa de serviço
A tampa de serviço é amovível
 Método de abertura 
1) Retire os parafusos da
tampa de serviço
2) Puxe a tampa de serviço
diagonalmente para
baixo na direção da seta.
3) Puxe para baixo.
Conceda um espaço de trabalho de
300mm abaixo da superfície do teto.
Em locais onde exista o risco de queda
da unidade, utilize parafusos para os pés.
ARXC20/25/35
20m
15m
17g/m
3/8 polegada
(9,52mm)
1/4 polegada (6,4mm)
Vede a folga do
A ligação flangeada deve
orifício do tubo
ser instalada no exterior
com massa.
Corte o isolamento térmico
com um comprimento
adequado e envolva-o com
fita adesiva, certificando-se
de que não fica qualquer
folga na linha de corte do
tubo de isolamento.
Envolva o tubo de isolamento
com a fita de acabamento
da parte inferior para a parte
superior.
CUIDADO
Defina o
comprimento
do tubo entre 3
e 30m
A tubagem do refrigerante deve ser
protegida de danos físicos. Instale uma
cobertura de plástico ou equivalente.
Conceda espaço para a manutenção
da tubagem e do sistema elétrico.
ARXC50/60/71
30m
3m
20m
1/2 polegada
(12,7mm)
10-11
Cobertura da válvula de bloqueio
 Como retirar a cobertura da válvula 
de bloqueio.
• Retire o parafuso na cobertura
da válvula de bloqueio.
• Deslize a tampa para baixo
para a retirar.
 Como fixar a cobertura da válvula 
de bloqueio.
• Insira a parte superior da
cobertura da válvula de
bloqueio na unidade exterior
para a instalar.
• Aperte os parafusos.
