GUÍA D INSTALACIÓN EN INTERIORES
1
• La placa de montaje debe instalarse en una pared que pueda soportar el peso de la unidad interior.
1) Fije temporalmente la placa de montaje a la pared, asegúrese de que el panel está completamente nivelado y
marque los puntos de perforación en la pared.
2) Fije la placa de montaje a la pared con tornillos.

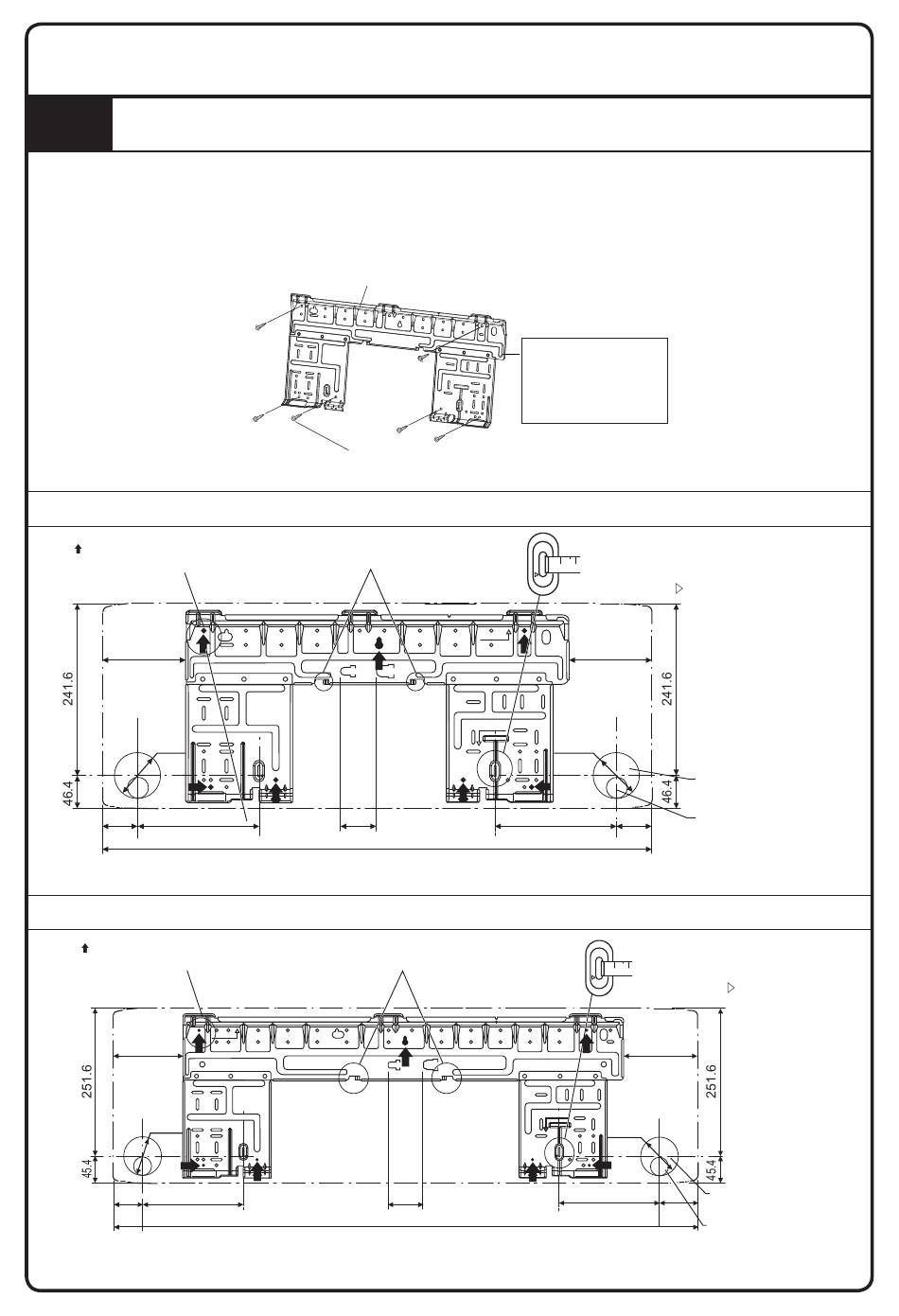

Lugares y dimensiones recomendados de retención de la placa de montaje
UNIDAD INTERIOR ATXC20/25/35/50
Puntos de retención recomendados en
la placa de montaje (7 puntos en total)
117
Ø 65
4 9 5 . 170
UNIDAD INTERIOR ATXC60/71
Puntos de retención recomendados en
la placa de montaje (7 puntos en total)
117
Ø 65
49.5 170
INSTALACIÓN DE LA PLACA DE MONTAJE
 Placa de montaje
 Tornillo de fijación de la
placa de montaje
Coloque un nivelador
en estas pestañas.
5 0
770
Coloque un nivelador
en estas pestañas.
60
990
La placa de montaje
 debe instalarse en
una pared que pueda
soportar el peso de la
unidad interior.
Use una cinta métrica como
se muestra.
Coloque el extremo de la
cinta métrica en
116.5
Ø 65
170
170
4-12
Orificio a través de la
pared de Ø 65mm
Posición de la
49.5
manguera de desagüe
unidad: mm
Todas las dimensiones están en mm
Use una cinta métrica como
se muestra.
Coloque el extremo de la
cinta métrica en
126.5
Ø 65
Orificio a través de la
65.5
pared de Ø 65mm
Posición de la manguera
de desagüe
unidad: mm
Todas las dimensiones están en mm
