«Multidis SFQ»
4.1 Robinet à tournant sphérique

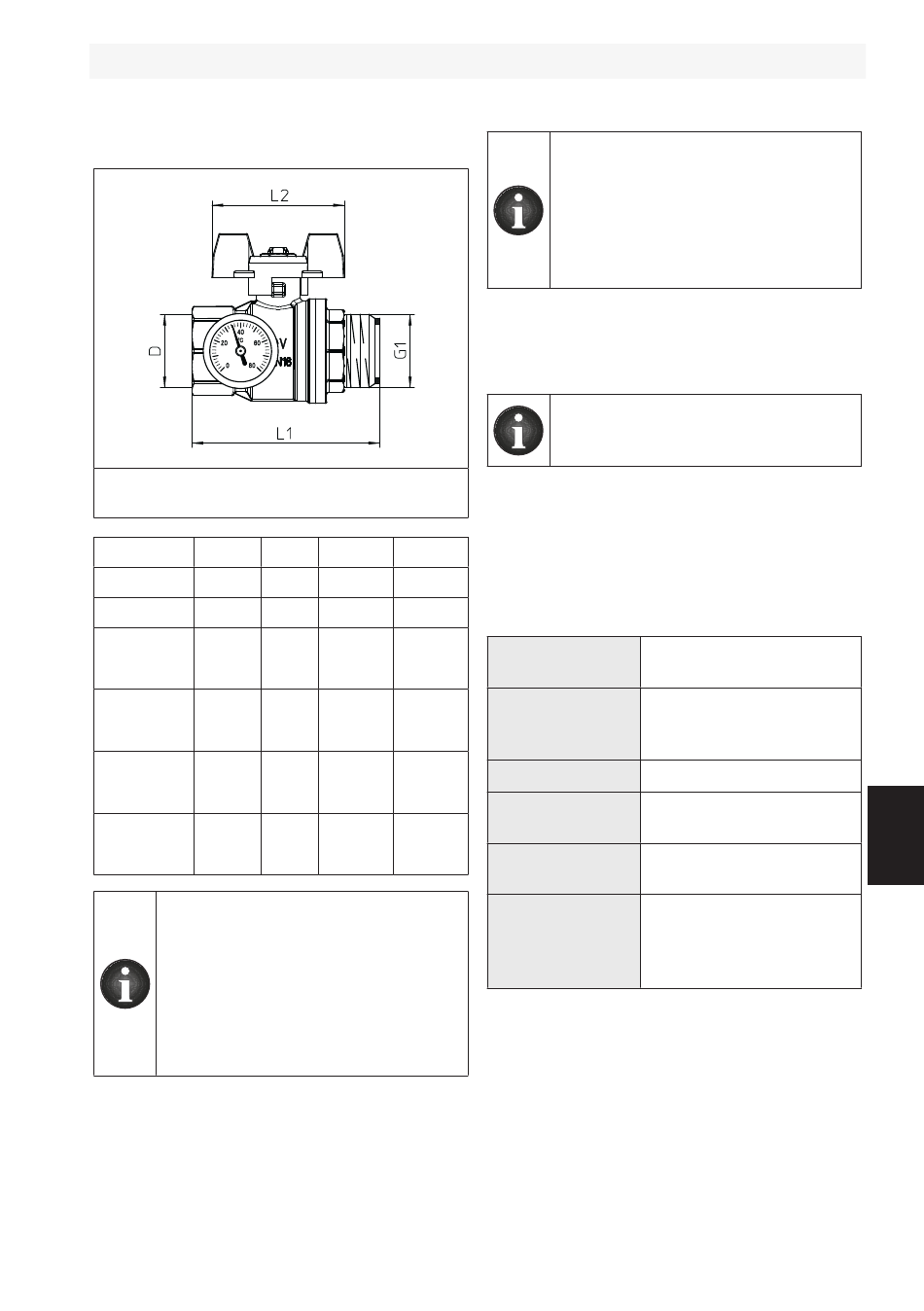

Fig. 7: Dimensions robinet à tournant
sphérique
Réf. Dim.
1406383 DN 20 G ¾
1406384 DN 25 G 1
1406483 DN 20 G ¾
(avec
thermomètre)
1406583 DN 20 G ¾
(avec
thermomètre)
1406484 DN 25 G 1
(avec
thermomètre)
1406584 DN 25 G 1
(avec
thermomètre)
- Les robinets à tournant sphérique
1406483 et 1406484 ont une ma-
nette rouge identifiant la conduite
aller.
- Les robinets à tournant sphérique
1406583 et 1406584 ont une ma-
nette bleue identifiant la conduite
retour.
140485280-V02.08.2019
D L1 L2
55 mm 57 mm
80 mm 60 mm
73 mm 60 mm
73 mm 60 mm
85 mm 60 mm
85 mm 60 mm

Transport et stockage

La longueur avec robinet à tournant
sphérique monté est obtenue
en additionnant la longueur du
distributeur/collecteur en acier
inoxydable «Multidis SFQ» (L) et
la longueur du robinet à tournant
sphérique (L1) .

4.2 Compteur de calories

Des compteurs de calories du commerce G 1
et G ¾ peuvent être montés.
Les dimensions du compteur de
calories figurent dans la notice
d'utilisation séparée.
5. Transport et stockage
Transporter le distributeur/collecteur dans son
emballage original.
Ne stocker le distributeur/collecteur que dans
les conditions suivantes :
Plage de -20°C bis +60°C
température
Humidité
95%
relative max. de
l'air
Particules Sec, propre et abrité
Influences Protégé de vibrations
mécaniques
mécaniques
Rayonnement À l'abri des rayons UV et
du rayonnement solaire
Influences
Ne pas stocker avec des
chimiques solvants, substances
chimiques, acides,
carburants ou similaires
6.

Montage

Le consoles permettent la fixation du
distributeur/collecteur dans le coffret ou
directement sur le mur.
1. Monter le distributeur pour l'aller (en haut)
et le collecteur pour le retour (en bas) sur la
console anti-vibratoire.
2. Monter la console sur le mur ou dans le
coffret.
FR
39
