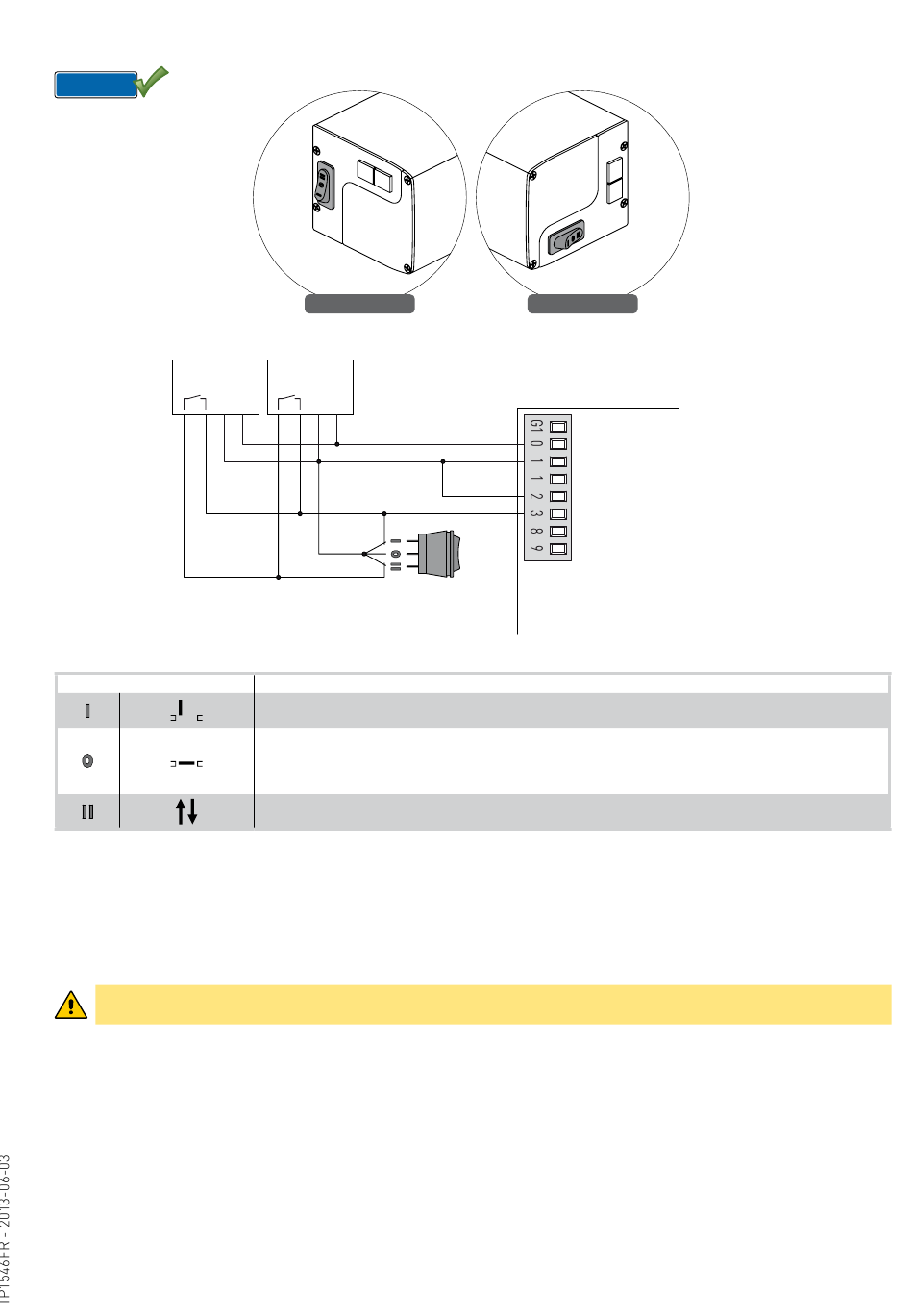

14.1 Bouton sélecteur de fonctions
SPRINTV
Radar B
24 V
+ -
Rif.
15. émissions électromagnétiques
ATTENTION: aux termes de la Directive 2004/108/CE, il s'avère nécessaire d'installer les ferrites fournies, comme indi-
qué à la page 14-15.
Passer le câble à l'intérieur de la ferrite, effectuer 1 spire et le protéger contre les chocs à l'aide d'une gaine thermorétractable
ou équivalente.
La ferrite doit être fixée au câble à proximité des borniers (environ 50 mm).
CÔTÉ GAUCHE
Radar A
24 V
+ -
Porte ouverte.
Commande d'ouverture permanente 1-3.
Porte fermée.
Les commandes radar (A-3) sont exclues. La porte peut être ouverte par la commande 1-3 ou par poussée
si la fonction Push&Go est activée.
La porte se ferme automatiquement (contact 1-2).
Fonctionnement bidirectionnel.
CÔTÉ DROIT
TABLEAU
ÉLECTRONIQUE
Description
17
