Puissance de soudage (point de travail)

La puissance de soudage est réglée selon le principe de la commande monobouton. L'utilisateur peut
régler son point de travail au choix comme vitesse de fil, courant de soudage ou épaisseur du matériau.
La tension de soudage optimale pour le point de travail est calculée et paramétrée par le poste de
soudage. Si nécessaire, l'utilisateur peut corriger cette tension de soudage > voir le chapitre 5.4.4.6.
Réglage du point de travail au choix par rapport au courant de soudage, à l'épaisseur du matériau
5.4.5.3
ou à la vitesse de dévidage du fil
Exemple d'application (réglage via l'épaisseur du matériau)
La vitesse de fil requise n'est pas connue et doit être déterminée.
•
Sélectionner la tâche de soudage JOB 76 ( > voir le chapitre 5.4.4): Matériau= AlMg, Gaz = Ar 100 %,
Diamètre du fil = 1,2 mm.
• Basculer vers l'affichage de l'épaisseur du matériau.
• Mesurer l'épaisseur du matériau (pièce).
•
Introduire la valeur mesurée, par exemple 5 mm, sur la commande du générateur.
Cette valeur introduite correspond à une vitesse de fil déterminée. En basculant l'affichage sur ce
paramètre, la valeur correspondante peut être affichée.
Dans cet exemple, une épaisseur de matériau de 5 mm correspond à une vitesse de fil de
8,4 m/min.
Les indications d'épaisseur de matériau dans les programmes de soudage se réfèrent en règle générale
aux soudures en angle en position de soudage PB ; elles doivent être considérées comme des valeurs
indicatives et peuvent varier dans d'autres positions de soudage.

Longueur de l'arc

5.4.5.4
Si nécessaire, la longueur de l'arc (tension de soudage) pour la tâche de soudage individuelle peut être
corrigée de +/- 9,9 V.
5.4.5.5 Composants accessoires pour le réglage du point de travail
Le réglage du point de travail peut également s'effectuer à partir de différents composants accessoires,
par exemple commandes à distance, torches spéciales ou interfaces robot / bus industriel (interface
soudage mécanisé requise, non disponible sur tous les générateurs de la série !).
Pour une description plus complète des générateurs individuels et de leurs fonctions, voir le manuel
d'utilisation de chaque générateur.
40
?

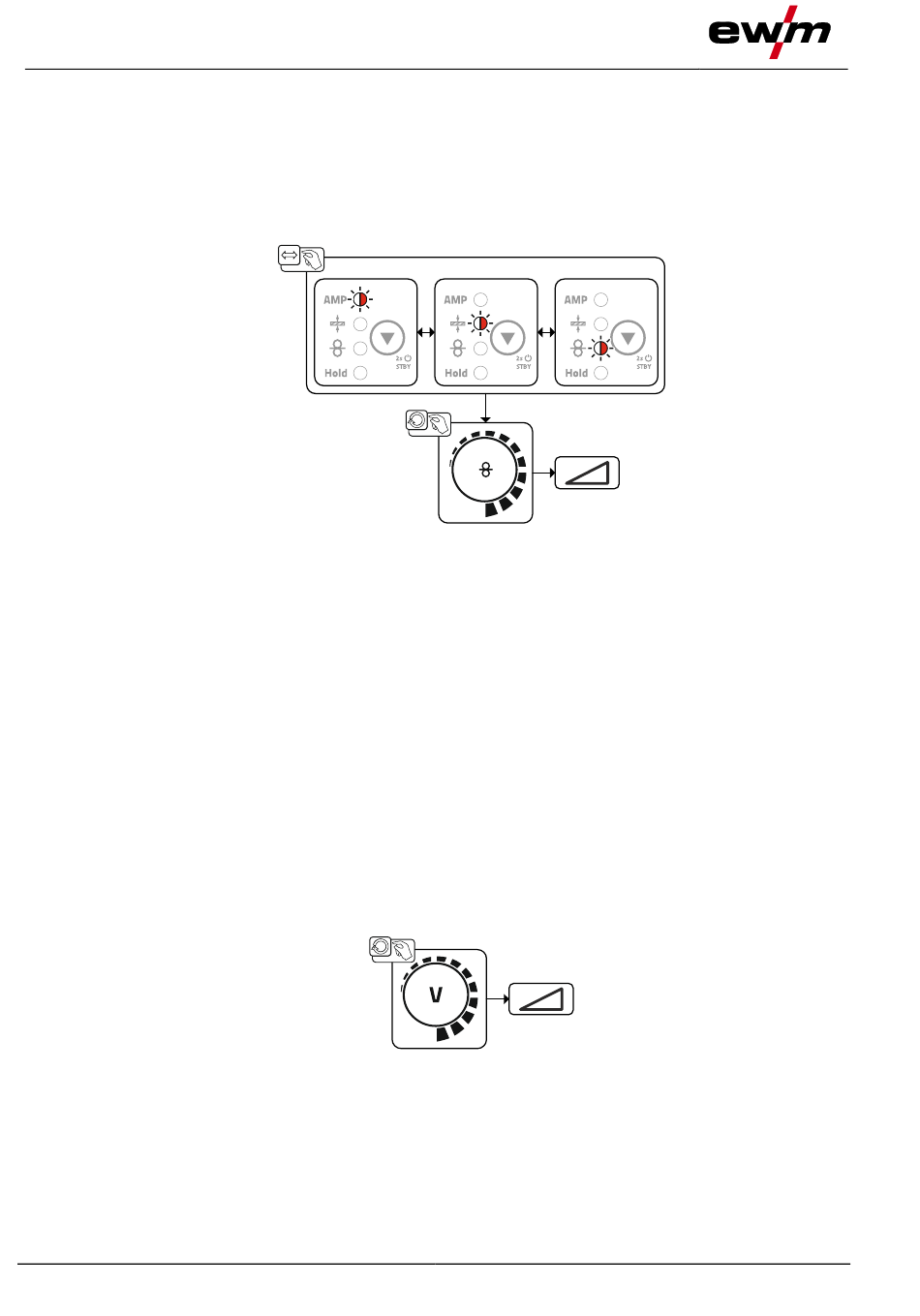

Illustration 5-25
