max. 2 x 30°
OUT
max. 2 x 30°
OUT

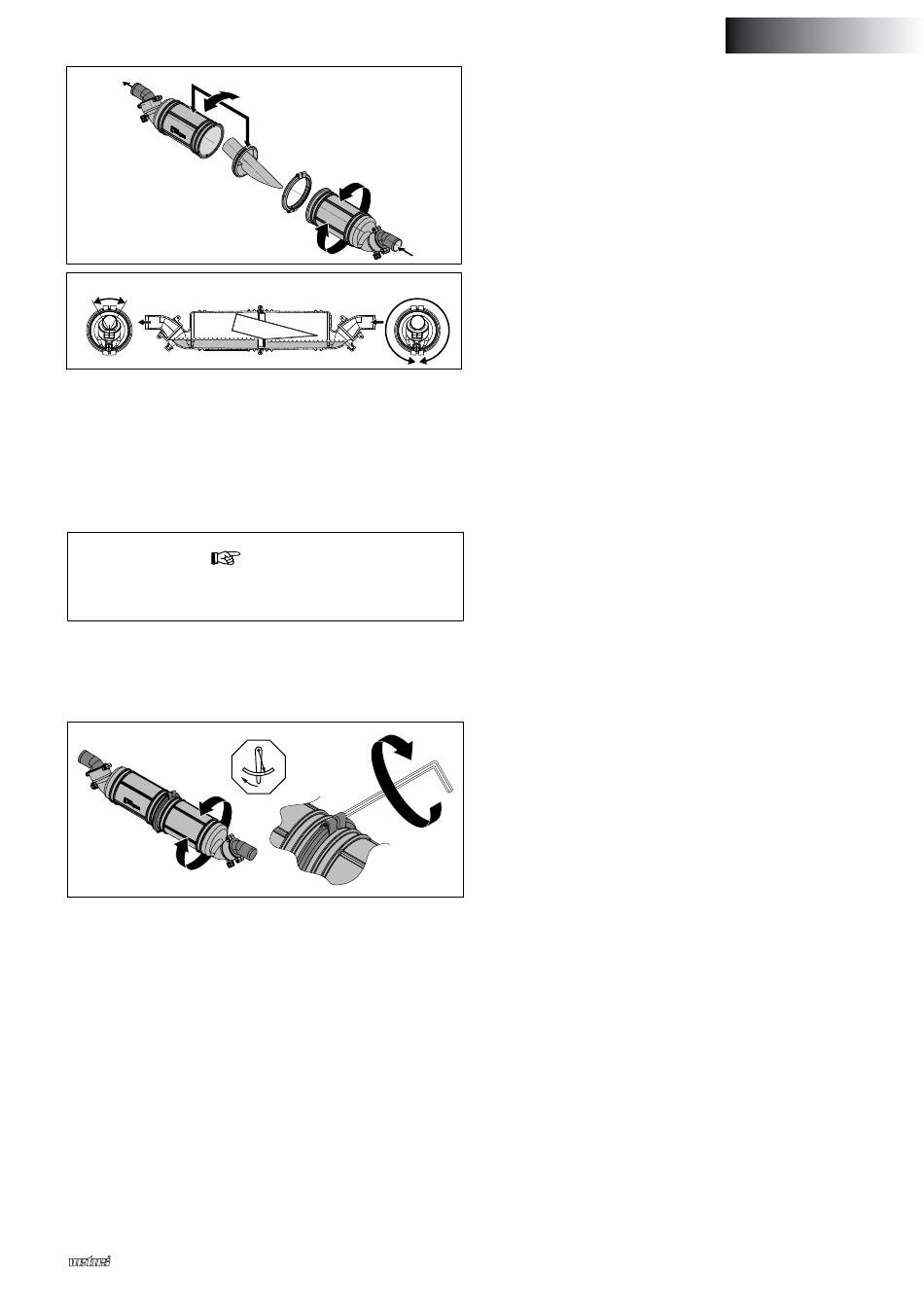

Les 2 moitiés du bloc peuvent également pivoter l'une par rapport
à l'autre.
Pour le bon fonctionnement du système, il est essentiel que la moi-
tié OUT (sortie) ainsi que la pièce intérieure qui est dedans, soit
dans la position illustrée. Une rotation de 30˚ maximum de chaque
côté est tolérée. La moitié IN (entrée) peut être placée dans n'im-
porte quelle position.
Veillez à ne pas intervertir l'entrée et la sortie lors du raccor-
dement !
Pour faire pivoter les moitiés, procéder comme suit :
1 Dévisser le joint.
2 Tourner une moitié dans la position désirée.
3 Visser le joint en serrant avec un couple de serrage de 0,3 Nm.
2.3
Installation de la sortie d'échappement
Monter la sortie d'échappement dans l'arcasse de façon à ce que la
sortie d'échappement soit située à 5 cm au moins au-dessus de la
ligne de flottaison lorsque le bateau est chargé.
2.4
Tuyauterie d'échappement
Pour assurer un bon écoulement de l'eau de refroidissement injectée
dans la tuyauterie d'échappement, installer les tuyaux depuis le point
d'injection jusqu'au waterlock, en maintenant une inclinaison suffi-
sante sur toute leur longueur.
La tuyauterie d'échappement comporte de l'eau pendant le fonc-
tionnement. Son poids augmente considérablement et il faut donc
la soutenir.
Installer la tuyauterie depuis le waterlock jusqu'à la sortie d'échappe-
ment en tenant compte des points suivants:
Waterlock NLPH
360°
IN
360°
IN
a
ttention
0.3 Nm
(0.03 kgm,
0.22 ft.lbf )
- Le point le plus élevé de la tuyauterie ne doit pas être situé à plus
de 150 cm au-dessus de la partie inférieure du waterlock.
- La longueur de cette partie de tuyauterie, entre le waterlock et le
point le plus élevé, ne doit pas dépasser 300 cm.
2.5

Montage du tuyau

Utiliser uniquement de l'eau et/ou du savon, et non pas des produits
gras ou huileux, pour faciliter le montage du tuyau sur les raccorde-
ments.
Monter chaque raccordement de tuyau avec 2 colliers de serrage de
12 mm de large en inox.
2.6
Capteur pour alarme de température
Un capteur pour alarme de température peut être monté dans la
tuyauterie d'échappement
3

Exemples d'installation

Les pièces représentées à la page
ment avec un waterlock, type NLPH, un col de cygne type NLPG et
une sortie d'échappement.
La grande différence de niveau dans le col de cygne empêche prati-
quement toute entrée d'eau.
Après l'arrêt du moteur, l'eau encore présente dans la tuyauterie
d'échappement (entre le point le plus élevé du système d'échappe-
ment et le pot d'échappement) refluera vers le pot d'échappement.
Pour limiter autant que possible la quantité d'eau refluant, on ins-
tallera le col de cygne, si cela est possible, juste au-dessus du pot
d'échappement. Voir dessins 1 et 3.
Si le col de cygne est monté immédiatement sur la sortie d'échappe-
ment, voir dessins 2 et 4, on devra tenir compte de la longueur maxi-
male de la tuyauterie d'échappement, entre le pot d'échappement et
le point le plus élevé.
3.1
Pour éviter l'effet de siphon (dessins 3 & 4)
Si le point d'injection d'eau 'C' est situé au-dessous de la ligne de flot-
taison ou à moins de 15 cm au-dessus de celle-ci (même lorsque le
bateau gîte), il est possible qu'après l'arrêt du moteur, de l'eau froide
puisse pénétrer dans le moteur par effet de siphon. L'effet de siphon
peut être évité de deux manières:
En faisant une prise d'air dans le tuyau d'eau froide entre le bloc-
moteur et le point d'injection d'eau 'C' , en plaçant par exemple un
coude anti-siphon avec conduite de ventilation.
La conduite de ventilation peut être raccordée à une traversée de
coque (H) ou à un raccord prévu à cet effet sur col de cygne, type
NLPG (G). Consultez le mode d'emploi du NLPG, no 030428.01
(Seulement NLPH40, 45, 50).
En installant un coude anti-siphon (avec soupape) dans le tuyau
d'eau froide, entre le bloc-moteur et le point d'injection d'eau 'C' .
4

Entretien

• Contrôler régulièrement l'étanchéité au gaz et à l'eau de tous les
raccordements de tuyau.
• Vidanger le waterlock avant de ranger le bateau pour l'hiver. Le
waterlock est pourvu de deux bouchons de vidange.
FRANÇAIS
15
sont des systèmes d'échappe-
030427.03
9
