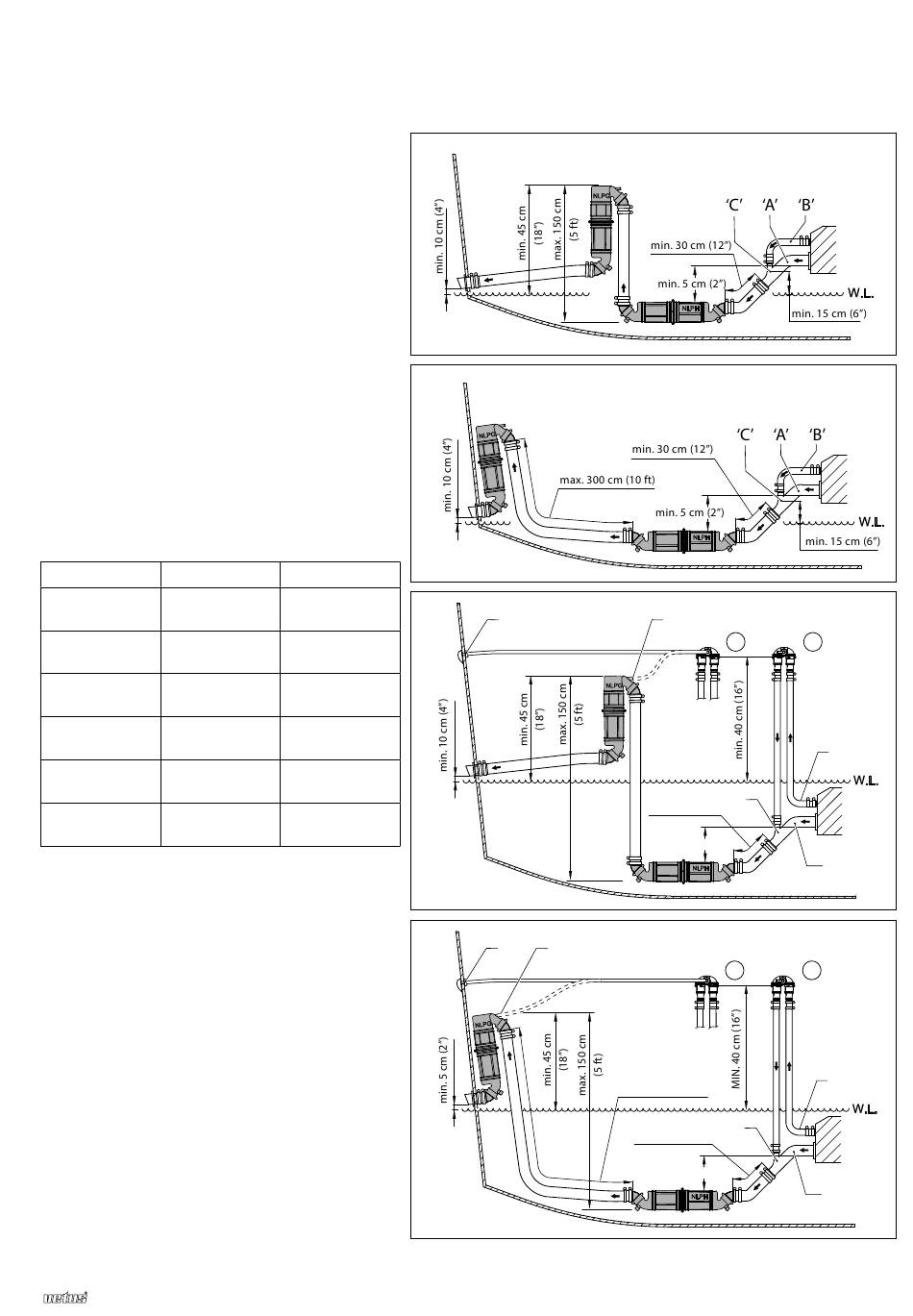

Installatievoorbeeld
Installation example
1 & 2:
Uitlaatsystemen met waterinjectiepunt 'C' 15 cm of
meer boven de waterlijn
Exhaust systems with water-injection point 'C'
15 cm or more above the waterline
Auspuffsystemen mit Wasserein-spritzpunkt 'C'
15 cm oder mehr über der Wasserlinie
Système d'echappement avec point d'injection
d'eau 'C' 15 cm ou plus audessus de la ligne de
flottaisson
Sistemas de escape con el punto de inyección de
auga 'C' a 15 cms o más por encima de la línea de
flotación
Sistema di scappamento con punto di iniezione
dell'acqua 'C' 15 cm o più al di sopra della linea di
galleggiamento
'A'
'B'
Uitlaatspruitstuk
Koelwater
Exhaust manifold
Cooling water
Auspuffkrümmer
Kühlwasser
Collecteur d'e-
Eau de refroidis-
chappement
sement
Empalme de
Agua de refrige-
escape
ración
Collettore di
Acqua di raffred-
scappamento
damento
3 & 4:
Uitlaatsystemen met waterinjectiepunt 'C' onder of
minder dan 15 cm boven de waterlijn
Exhaust systems with water-injection point 'C' be-
low or less than 15 cm above the waterline
Auspuffsystemen mit Wasserein-spritzpunkt 'C'
unter oder weniger als 15 cm über der Wasserlinie
Système d'echappement avec point d'injection
d'eau 'C' au-dessous ou inférieur à 15 cm au-dessus
de la ligne de flottaisson
Sistemas de escape con el punto de inyección de
auga 'C' deboja o a menos de 15 cms por encima de
la línea de flotación
Sistema di scappamento con punto di iniezione
dell'acqua 'C' meno di 15 cm al di sopra della linea
di galleggiamento
Waterlock NLPH
Montagebeispiel
Exemple d'installation
'C'
Waterinjectie-
punt
Water-injection
point
Wasser-einsprit-
zstelle
Point d'injection
d'eau
Punto de inyec-
ción de agua
Punto di iniezio-
ne dell'acqua
Ejemplo de instalación
Esempio di installazione
'H'
'G'
min. 30 cm (12")
min. 5 cm (2")
'H'
'G'
max. 300 cm (10ft)
min. 30 cm (12")
min. 5 cm (2")
1
2
3
1
2
'B'
'C'
'A'
4
1
2
'B'
'C'
'A'
15
