Nevarnost eksplozije. Priključiti je dovoljeno samo zunanje komponente, na katerih je jasno označen
razred 1, razdelek 2 za nevarne lokacije
Nikoli ne priključite senzorja ali digitalnega oziroma analognega modula na kontrolno enoto SC, na
kateri ni nedvoumno označeno, da je primerna za nevarne lokacije razreda 1, razdelka 2.
2.2 Pregled izdelka
Relejni modul je razširitvena kartica, s katero se kontrolna enota SC4200c razširi za štiri
nizkonapetostne relejne povezave. Modul je treba povezati z režami za razširitveni modul znotraj
kontrolne enote. Releji se običajno uporabljajo za krmiljenje drugih zunanjih naprav
2.3 Sestavni deli izdelka
Preverite, ali ste prejeli vse sestavne dele. Glejte
se nemudoma obrnite na proizvajalca ali prodajnega zastopnika.

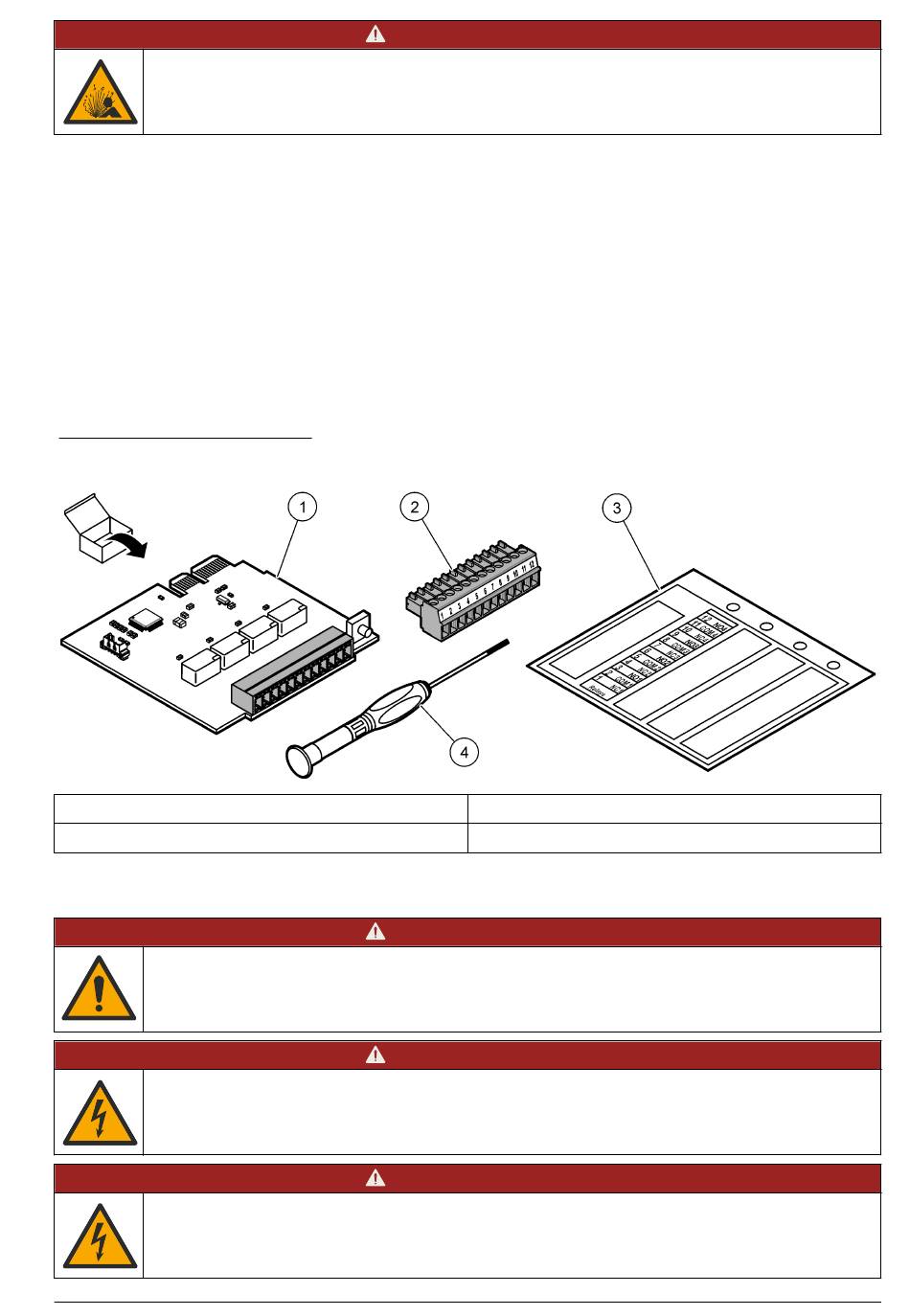

Slika 1 Sestavni deli izdelka
1 Relejni modul
2 Priključek modula
Razdelek 3 Namestitev
Različne nevarnosti Opravila, opisana v tem delu dokumenta, lahko izvaja samo usposobljeno
osebje.
Smrtna nevarnost zaradi električnega udara. Pred začetkom tega postopka instrument odklopite z
napajanja.
Smrtna nevarnost zaradi električnega udara. Visokonapetostno ožičenje za kontrolno enoto je
priključeno za visokonapetostno bariero v ohišju kontrolne enote. Bariera mora ostati nameščena,
razen če usposobljeni električar ne napeljuje ožičenja za napajanje, alarme ali releje.
N E V A R N O S T
Slika 1. Če kateri koli del manjka ali je poškodovan,
3 Oznaka z informacijami o ožičenju
4 Izvijač, ploščati, 2 mm
N E V A R N O S T
N E V A R N O S T
N E V A R N O S T
