Utilisez la touche de fonction Bande passante pour sélectionner la fréquence de
coupure -3 dB du filtre.
Le rapport entre la fréquence de Nyquist du signal d'entrée et la fréquence de coupure -3 dB
REMARQUE
sélectionnée détermine le nombre de points disponibles dans la sortie, et dans certains cas,
aucun point n'apparaît dans le signal de sortie.

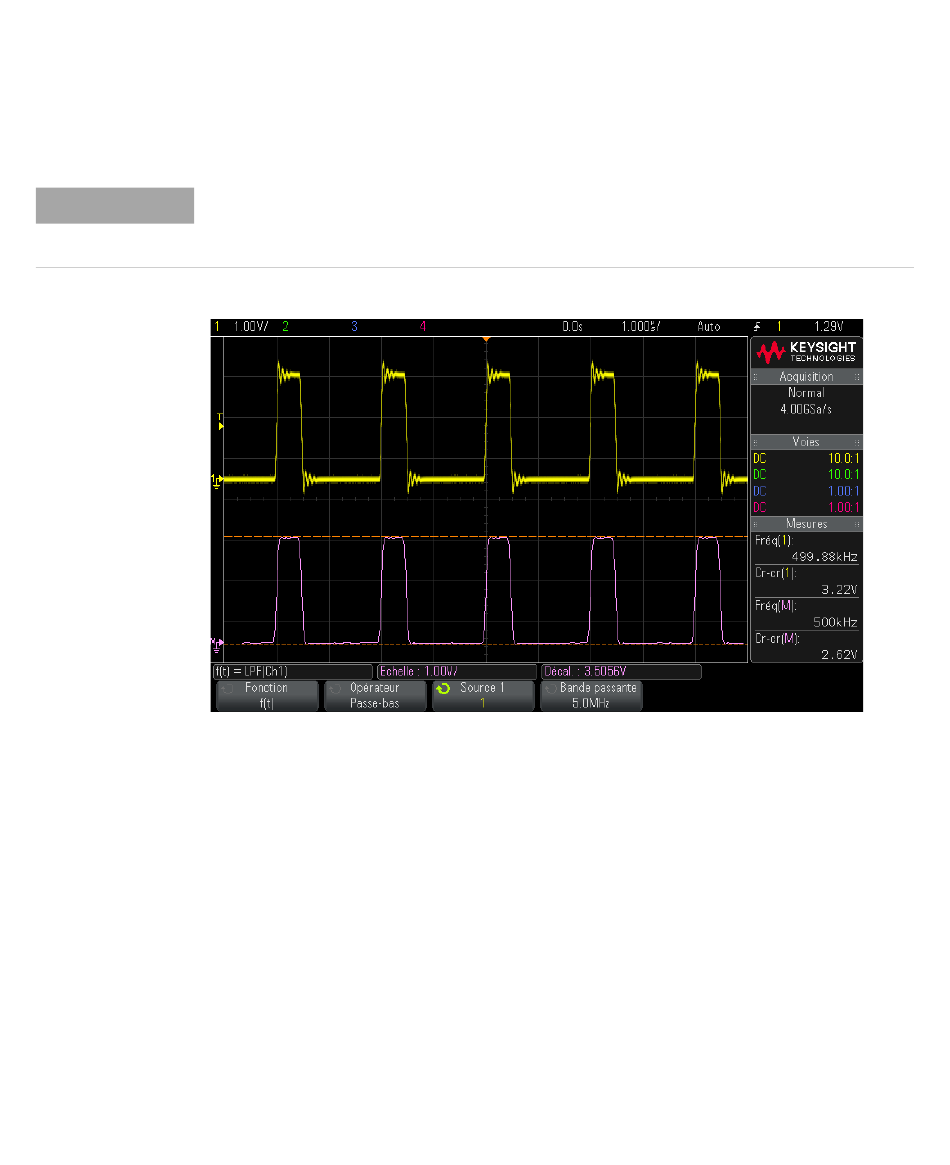

Figure 15 Exemple de filtre passe-bas
Visualisations mathématiques
Grâce à la licence PLUS, vous pouvez appliquer des fonctions mathématiques de
visualisation qui vous permettent de visualiser les données capturées et les
valeurs de mesure de différentes manières.
•
•
•
•
Oscilloscopes Keysight InfiniiVision série 2000 X Guide d'utilisation
"Agrandissement"
à la page 98
"Tendance de mesure"
"Diagramme de temporisation du bus logique"
"Diagramme d'état du bus logique"
à la page 98
à la page 101
Signaux mathématiques
à la page 100
