Multiplication Ou Division - Keysight InfiniiVision 2000 X Série Guide D'utilisation

4
Signaux mathématiques

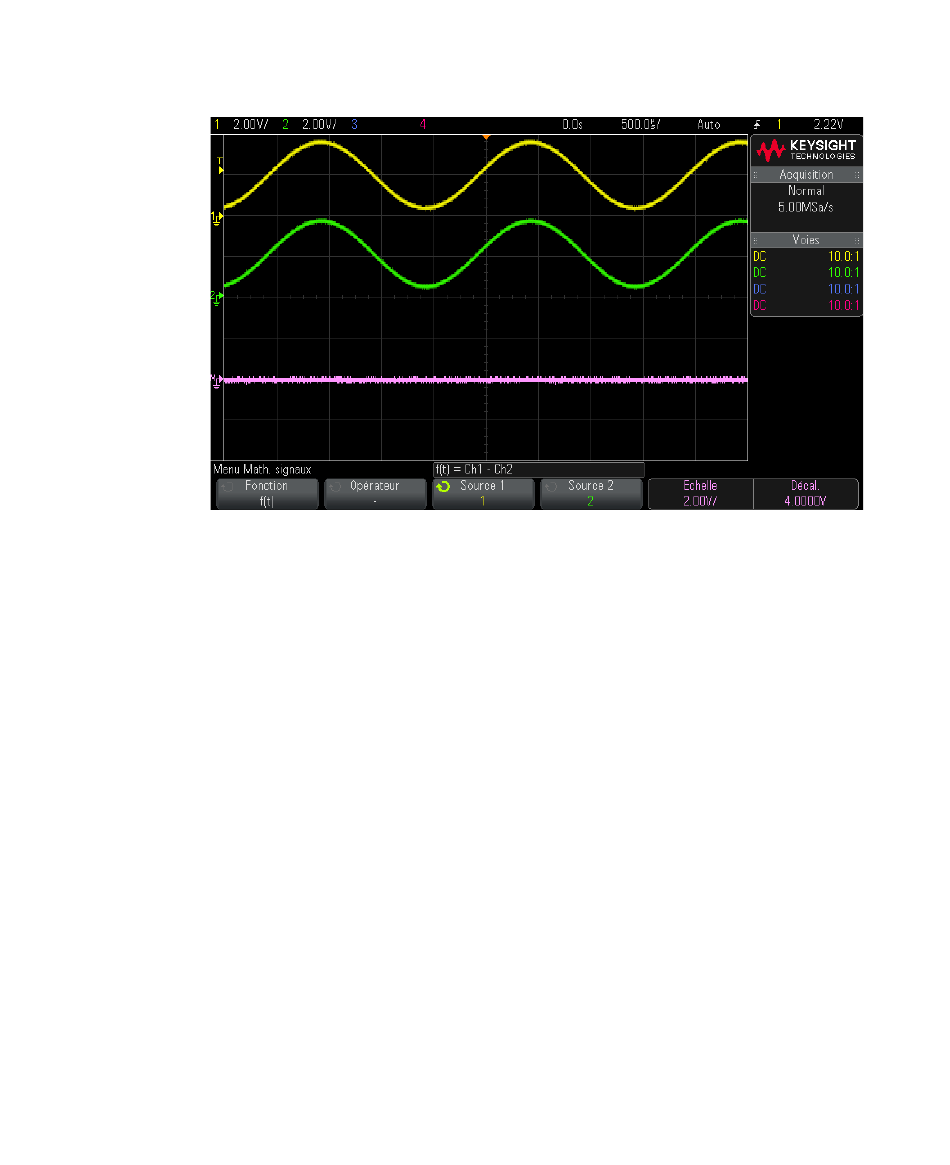

Figure 5 Exemple de soustraction de la voie 2 de la voie 1
Voir également •

Multiplication ou division

Lorsque vous sélectionnez la fonction mathématique de multiplication ou de
division, les valeurs Source 1 et Source 2 sont multipliées ou divisées point par point
et le résultat est affiché.
Dans les cas de division par zéro, des blancs (c'est-à-dire, des valeurs nulles)
apparaissent dans le signal de sortie.
La fonction de multiplication facilite l'observation des relations de puissance
lorsque l'une des voies est proportionnelle au courant.
78
"Unités des signaux de fonctions mathématiques"
Oscilloscopes Keysight InfiniiVision série 2000 X Guide d'utilisation
à la page 76
