Réglage du retard de déclenchement
Le retard de déclenchement définit le temps pendant lequel l'oscilloscope attend
avant de réarmer le circuit de déclenchement.
Utilisez la fonction de retard pour déclencher l'oscilloscope sur des signaux
répétitifs ayant plusieurs fronts (ou d'autres événements) entre les répétitions.
Vous pouvez également l'utiliser pour déclencher sur le premier front d'une rafale
lorsque vous connaissez la durée minimale entre les rafales.

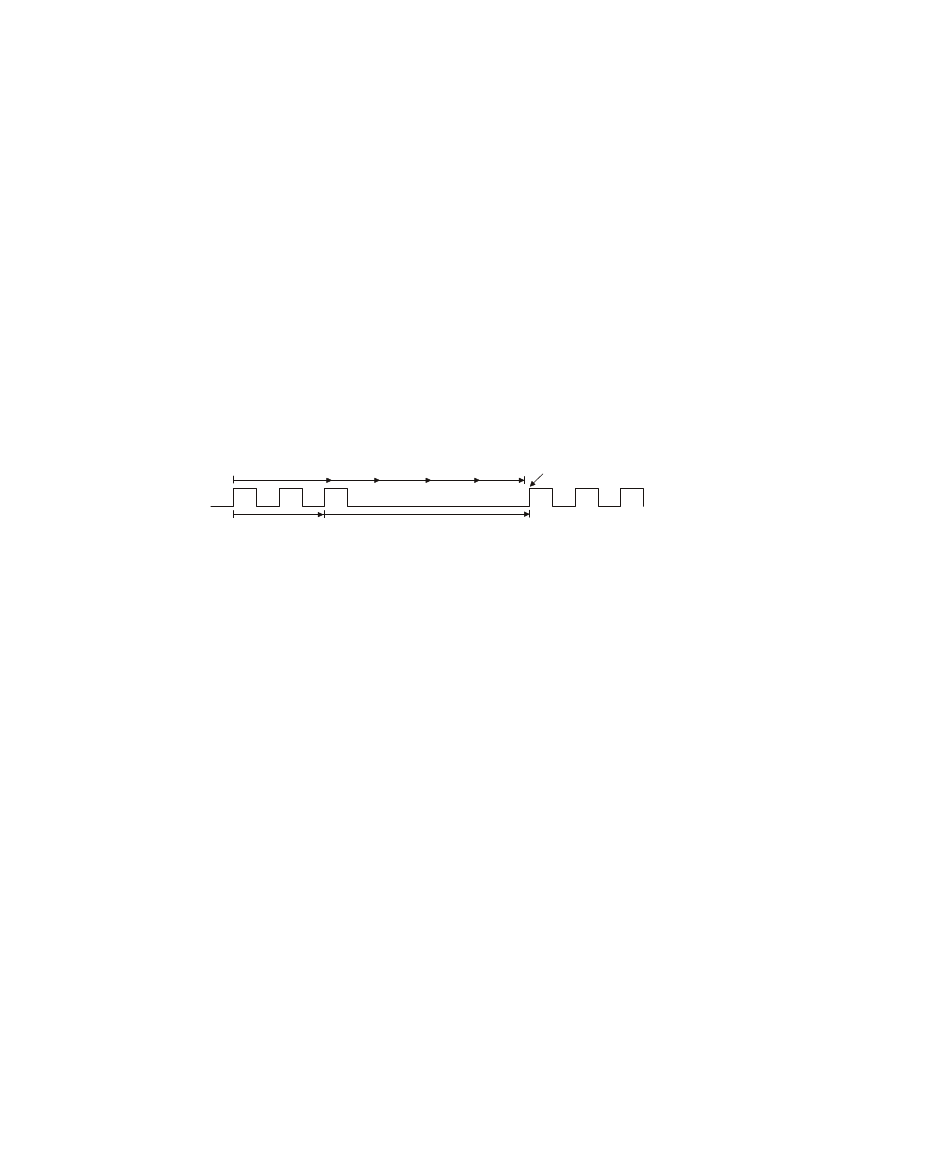

Par exemple, pour obtenir un déclenchement stable sur la rafale d'impulsions
répétitives illustrée ci-dessous, réglez le temps de retard sur plus de 200 ns, mais
sur moins de 600 ns.
Réglage du retard de déclenchement :
1 Appuyez sur la touche [Mode/Coupling] (Mode/Couplage).
2 Dans le Menu Mode et couplage déclench, appuyez sur la touche de fonction
Conseils relatifs à En règle générale, le réglage de retard correct est légèrement inférieur à une
l'utilisation du répétition du signal. Réglez le retard sur cette valeur afin de générer un point de
retard de déclenchement unique pour un signal répétitif.
déclenchement
La modification des réglages de la base de temps n'a aucune incidence sur la
durée du retard de déclenchement.
Grâce à la technologie MegaZoom d'Keysight, vous pouvez appuyer sur [Stop]
(Arrêter), puis effectuer un panoramique et un agrandissement des données pour
trouver le moment où le signal se répète. Mesurez ce temps à l'aide des curseurs,
puis réglez le retard.
Oscilloscopes Keysight InfiniiVision série 2000 X Guide d'utilisation
Touche Mode/Coupling (Mode/Couplage) de la section Trigger (Déclenchement)
Holdoff
200 ns
Retard, puis faites tourner le bouton Entry pour augmenter ou diminuer la durée
du retard de déclenchement.
Oscilloscope triggers here
600 ns
