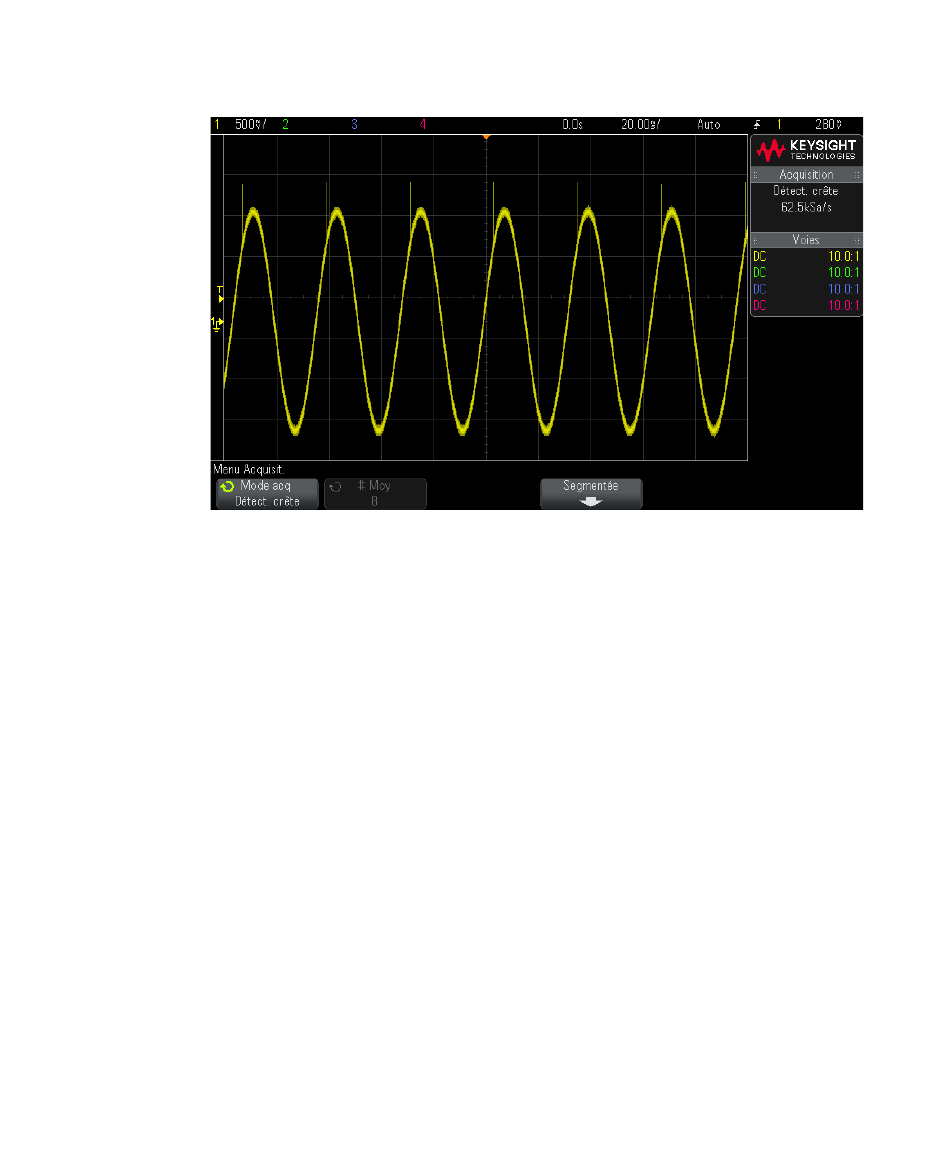

Figure 37 Sinusoïde avec impulsion transitoire, mode de détection de crête
Utilisation du mode de détection de crête pour repérer une impulsion
transitoire
1 Connectez un signal à l'oscilloscope et obtenez un affichage stable.
2 Pour détecter une impulsion transitoire, appuyez sur la touche [Acquire]
3 Appuyez sur la touche [Display] (Ecran), puis sur la touche de fonction
Oscilloscopes Keysight InfiniiVision série 2000 X Guide d'utilisation
(Acquérir), puis sur la touche de fonction Mode acq jusqu'à ce que Détect. crête
soit sélectionné.
∞ Persistance (persistance infinie).
La persistance infinie actualise l'affichage avec de nouvelles acquisitions sans
supprimer les acquisitions précédentes. Les nouvelles acquisitions sont
représentées avec une intensité normale, tandis que les acquisitions
précédentes sont affichées avec une luminosité réduite. La persistance des
signaux n'est pas conservée au-delà des limites de la zone d'affichage.
Appuyez sur la touche de fonction Effac écran pour supprimer les points acquis
précédemment. L'écran capture des points jusqu'à ce que la ∞ Persistance soit
désactivée.
