Déclenchement vidéo
Le déclenchement vidéo permet de capturer les signaux complexes de la plupart
des normes vidéo analogiques. Le circuit de déclenchement détecte l'intervalle
vertical et horizontal du signal et produit des déclenchements en fonction des
paramètres de déclenchement vidéo que vous avez sélectionnés.
La technologie MegaZoom IV de l'oscilloscope offre un affichage clair et
facilement visible de toute partie du signal vidéo. L'analyse des signaux vidéo est
simplifiée grâce à l'aptitude de l'oscilloscope à se déclencher sur n'importe quelle
ligne sélectionnée du signal vidéo.
Il est important, lors de l'utilisation d'une sonde passive 10:1, que cette sonde soit
REMARQUE
correctement compensée. L'oscilloscope y est sensible et ne se déclenchera pas si la sonde
n'est pas compensée correctement, en particulier pour les formats progressifs.

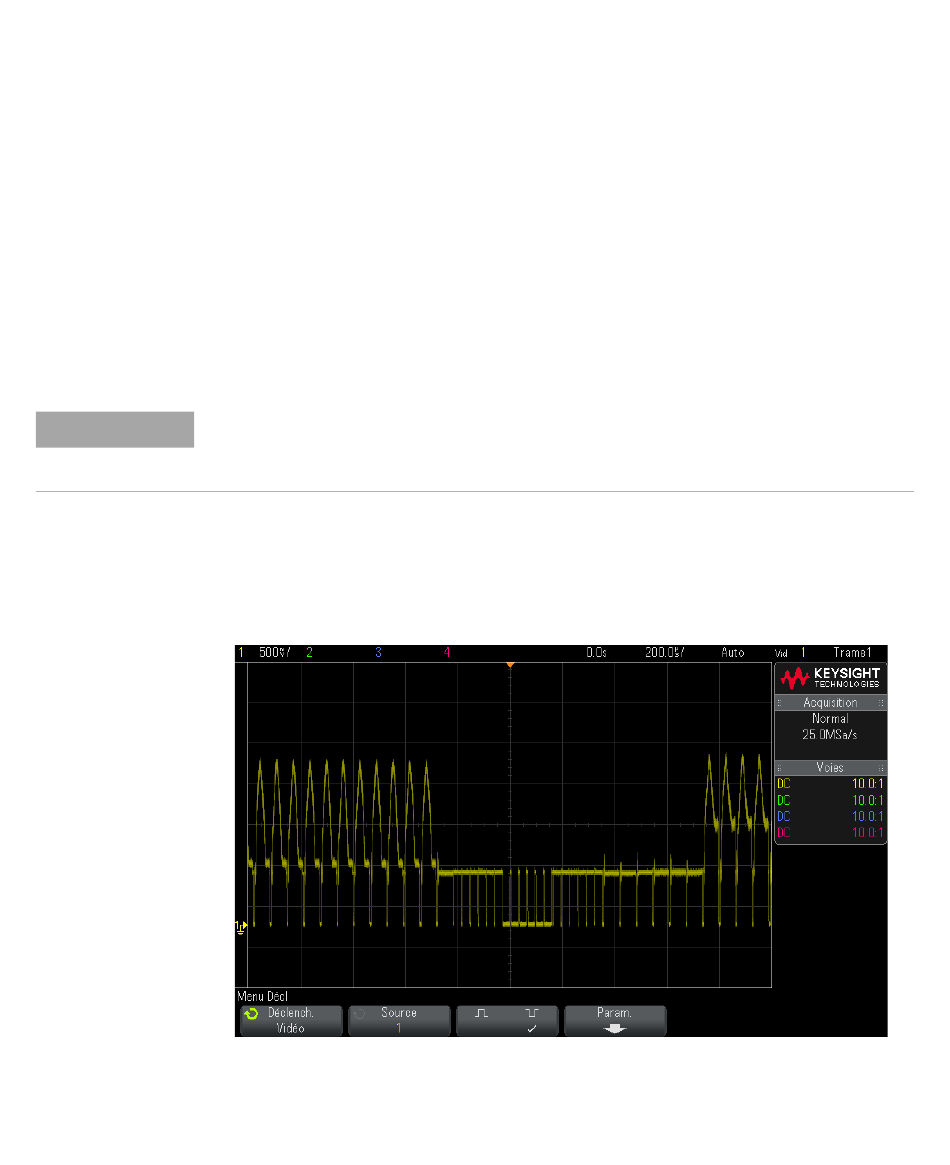

1 Appuyez sur la touche [Trigger] (Déclenchement).
2 Appuyez sur la touche de fonction Déclench. du Menu Décl, puis faites tourner
164
le bouton Entry pour sélectionner Vidéo.
