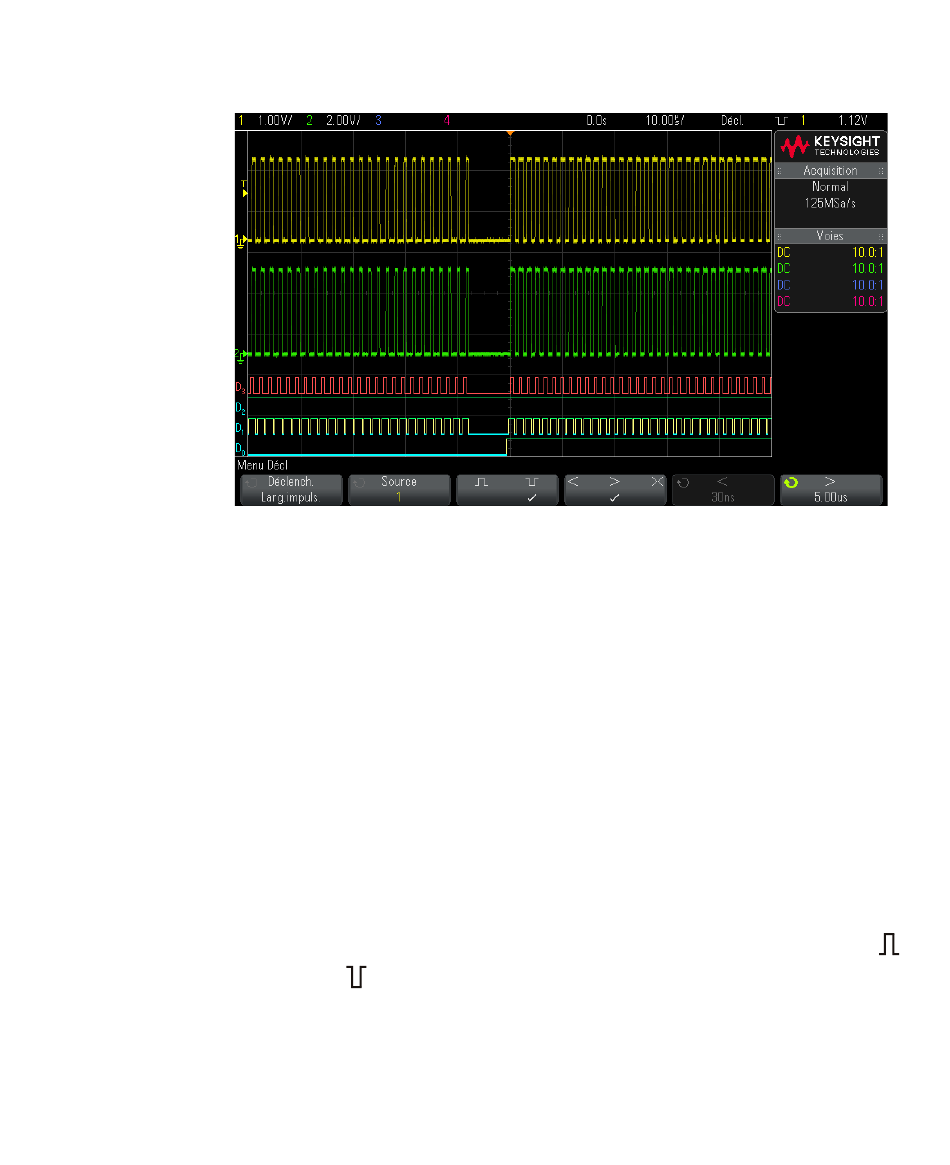

3 Appuyez sur la touche de fonction Source, puis faites tourner le bouton Entry
4 Réglez le niveau de déclenchement :
5 Appuyez sur la touche de fonction pour sélectionner une polarité positive (
Oscilloscopes Keysight InfiniiVision série 2000 X Guide d'utilisation
pour sélectionner une voie source de déclenchement.
La voie choisie est indiquée dans le coin supérieur droit de l'écran, près du
symbole de polarité.
La source peut être n'importe quelle voie analogique ou numérique disponible
sur l'oscilloscope.
•
Pour les voies analogiques, faites tourner le bouton Level (Niveau) de la
section Trigger (Déclenchement).
•
Pour les voies numériques, appuyez sur la touche [Digital] (Numérique) et
sélectionnez Seuils pour régler le niveau de seuil.
La valeur du niveau de déclenchement ou du seuil de changement d'état
logique est affichée dans l'angle supérieur droit de l'écran.
ou négative (
) pour la largeur d'impulsion que vous souhaitez capturer.
10
Déclenchements
)
151
