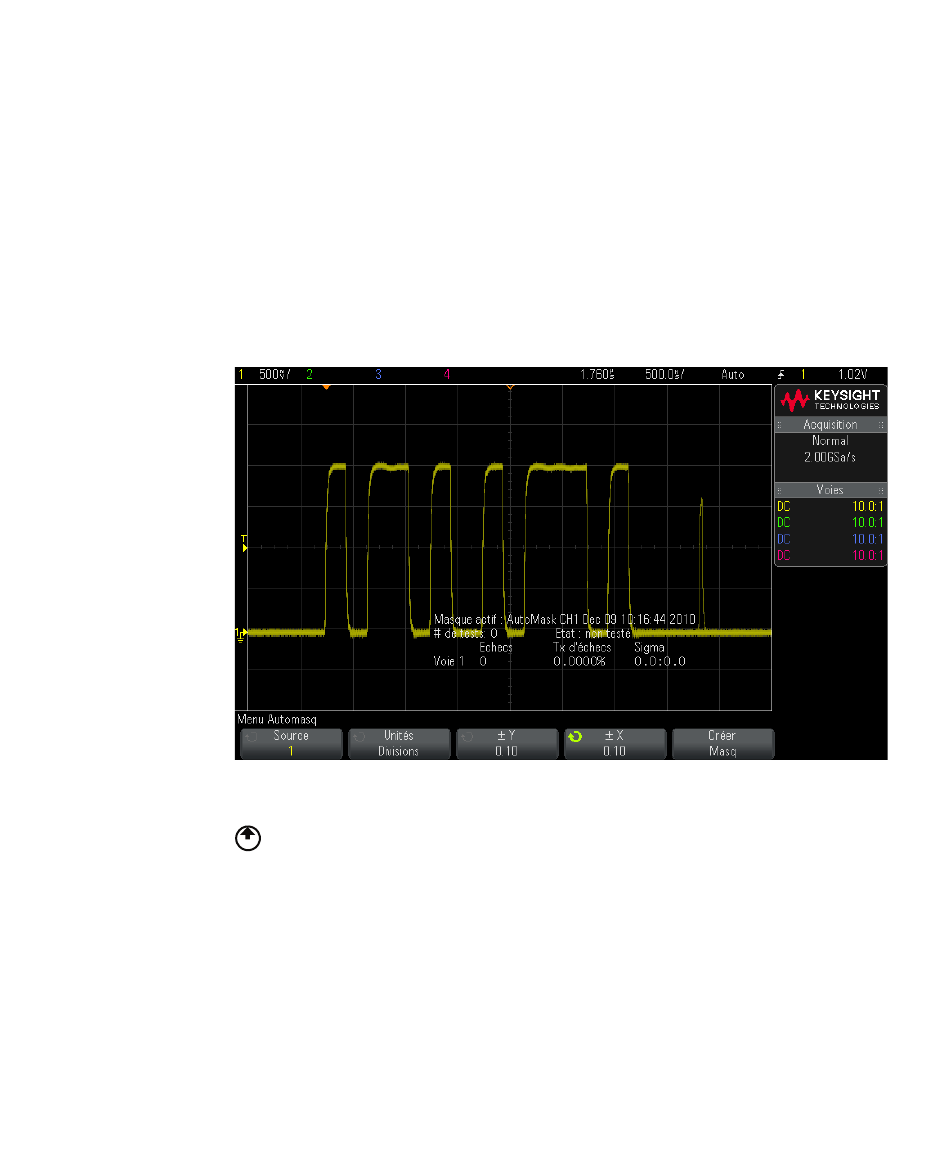

7 Réglez la tolérance horizontale (± Y) et la tolérance verticale (± X) du masque.
8 Appuyez sur la touche de fonction Créer masq.
9 Pour effacer le masque et désactiver le test de masque, appuyez sur la touche
Si le mode d'affichage de la persistance infinie (voir
d'une persistance"
il reste dans cet état. Dans le cas contraire, il est activé lors de l'activation du test
de masque ; la persistance infinie est désactivée lors de la désactivation du test de
masque.
Dépannage de la
Si vous appuyez sur Créer masq et que le masque semble couvrir la totalité de
configuration d'un
l'écran, vérifiez les paramètres ± Y et ± X dans le menu Automasq. S'ils sont définis
masque
sur zéro, le masque résultant sera extrêmement resserré autour du signal.
Oscilloscopes Keysight InfiniiVision série 2000 X Guide d'utilisation
Ces valeurs sont réglables en divisions de graticule ou en unités absolues (volts
ou secondes) ; vous pouvez les sélectionner à l'aide de la touche de fonction
Unités.
Le masque est créé et le test commence.
Chaque fois que vous appuyez sur la touche de fonction Créer masq, l'ancien
masque est effacé et un nouveau est créé.
Back/Up pour revenir au Menu Test masq et appuyez ensuite sur la touche
Back
de fonction Effac. Masq.
à la page 133) est actif alors que le test de masque est activé,
Test de masque
"Définition ou effacement
15
243
